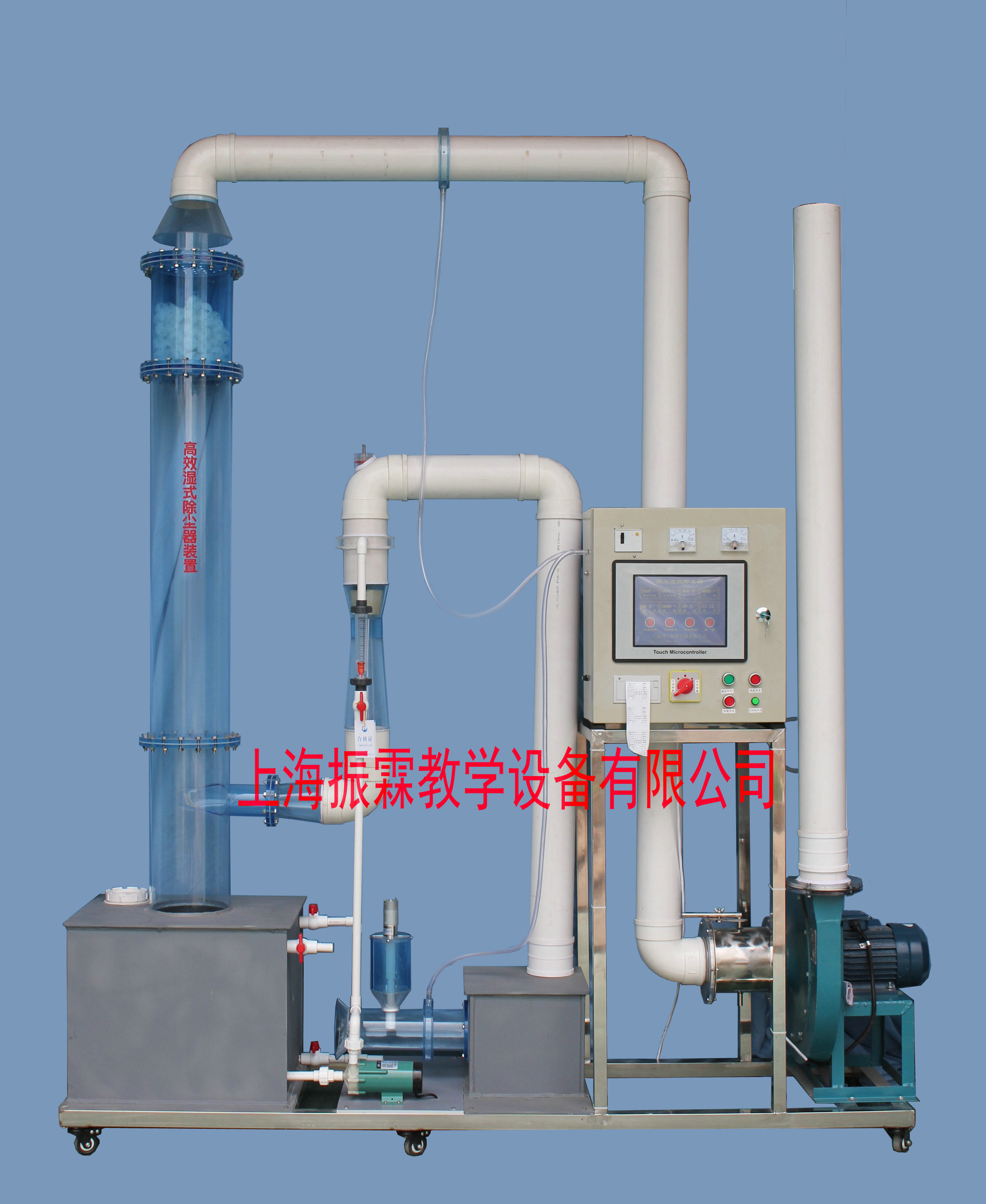

  • ZLHJ-V312型数据采集文丘里可调洗涤式除尘器


  • 环境工程实训设备,文丘里可调洗涤式除尘器,污水处理实验装置--上海振霖教学设备有限公司

    一、数据采集文丘里可调洗涤式除尘器的原理、用途及特点:

      文丘里洗涤器是一种高效高能耗湿式除尘器,含尘气体以高速通过喉管,水在喉管处注入并被高速气流雾化,尘粒与液(水)滴之间相互碰撞使尘粒沉降。这种除尘器结构简单,对0.5~5um的尘粒除尘效率可达99%以上,但压降,能耗较大。该洗涤器常用于高温烟气降温和除尘,经改进的文丘里除尘器的形式很多,应用也很广泛。文丘里洗涤器主要由文丘里管(简称文氏管)和脱水器两部分组成。文氏管有进气管、收缩管、喷嘴、喉管、扩散管、连接管组成。脱水器也叫除雾器,上端有排气管,用于排出净化后的气体;下端有排尘管道接沉淀池,用于排出泥浆。

    二、数据采集文丘里可调洗涤式除尘器的主要技术参数及指标:

      1、环境温度:5℃~40℃、

      2、系统风量50~300m3/h

      3、除尘效率:90~99%,

      4、压力降:<3000Pa

      5、装置外形尺寸:长2300mm宽500mm高2300mm、

      6、工作电源:AC220V±10%、50Hz,单相三线制,功率1500W;安全保护:具有接地保护、漏电保护、过流保护;

      7、电源线路及控制线的安装:须使用环保阻燃电气配线槽,规范整理符合国家标准,具有绝缘等特点,布线整齐,安装可靠,便于查找、维修和调换线路;、

    三、数据采集文丘里可调洗涤式除尘器的主要配置:

      1、在线进、出粉尘浓度检测系统(日本进口传感器)2套:4-20MA输出、测量范围0-2000PPM,分辨率1PPM、测量范围0-2000PPM,分辨率1PPM;

      2、在线风压、风量及风速检测系统1套:压力传感器1套:远传显示,量程0-10Kpa、输出4-20MA;风量、风速测量精度:±1%;

      3、风管内在线温度、湿度检测系统1套:远传显示、温度量程-40-100℃、湿度量程0-100RH%、输出4-20MA(4线制)、供电9-36VDC;

      4、采用10.4寸彩色液晶触摸屏、微型打印机1套:热敏打印、打印速度50mm/s(MAX)、分辨率8点/mm和384点/行、有效打印宽带48mm;

      5、计算机通讯接口、实时记录历史数据和实时曲线、数据处理软件:

      6、文丘里可调除尘器1套、透明有机玻璃材质、壁厚8mm、含卸除灰尘装置;

      7、通过喉管喷嘴可调装置1套

      8、1贮液箱1只、白色PP板材质、厚度10mm,500×500×500mm、底板上安装有放空阀,方便将水排净;

      9、流量测量与调节:进水流量计1只:量程100~1000L/h;

      10、防腐蚀提升磁力水泵1台、流量:27~32(L/min)、扬程:3.1~4.3(m)功率30W;

      11、有机玻璃粉尘自动加料装置1套:立式加料;

      12、气尘静态混合器1套:采用箱式静态混合器;

      13、人工监测进出口2组、测压环2组、透明测压软管1批;

      14、离心通风机1台:电源电压:220V、功率1.1Kw、转速2900r/min;

      15、变频器1套:控制风机转矩调节风量大小;

      16、电源控制系统:双面亚光密纹喷塑电控箱1只、漏电保护器、带灯自锁按钮开关、

      17、 Ø 110连接管路及控制球阀

      18、不锈钢框架实验台(38mm×38mm不锈钢方管、配脚轮均为万向轮带禁锢脚)等组成。

      公司赠送1套与本装置配套使用3D交互式动态仿真软件(虚拟实训系统)。

    ————————————————————————————————————————————————————
