一、文丘里可调式洗涤式除尘器的原理、用途及特点：

　　文丘里洗涤器是一种高效高能耗湿式除尘器，含尘气体以高速通过喉管，水在喉管处注入并被高速气流雾化，尘粒与液(水)滴之间相互碰撞使尘粒沉降。这种除尘器结构简单，对0.5～5um的尘粒除尘效率可达99%以上，但压降，能耗较大。该洗涤器常用于高温烟气降温和除尘，经改进的文丘里除尘器的形式很多，应用也很广泛。文丘里洗涤器主要由文丘里管(简称文氏管)和脱水器两部分组成。文氏管有进气管、收缩管、喷嘴、喉管、扩散管、连接管组成。脱水器也叫除雾器，上端有排气管，用于排出净化后的气体;下端有排尘管道接沉淀池，用于排出泥浆。

二、文丘里可调式洗涤式除尘器的主要技术参数及指标：

　　1、环境温度：5℃～40℃、

　　2、系统风量50~300m3/h

　　3、除尘效率：90~99%，

　　4、压力降：<3000Pa

　　5、装置外形尺寸：长2300mm宽500mm高2300mm、

　　6、工作电源：AC220V±10%、50Hz，单相三线制，功率1500W;安全保护：具有接地保护、漏电保护、过流保护;

　　7、电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘等特点，布线整齐，安装可靠，便于查找、维修和调换线路;、

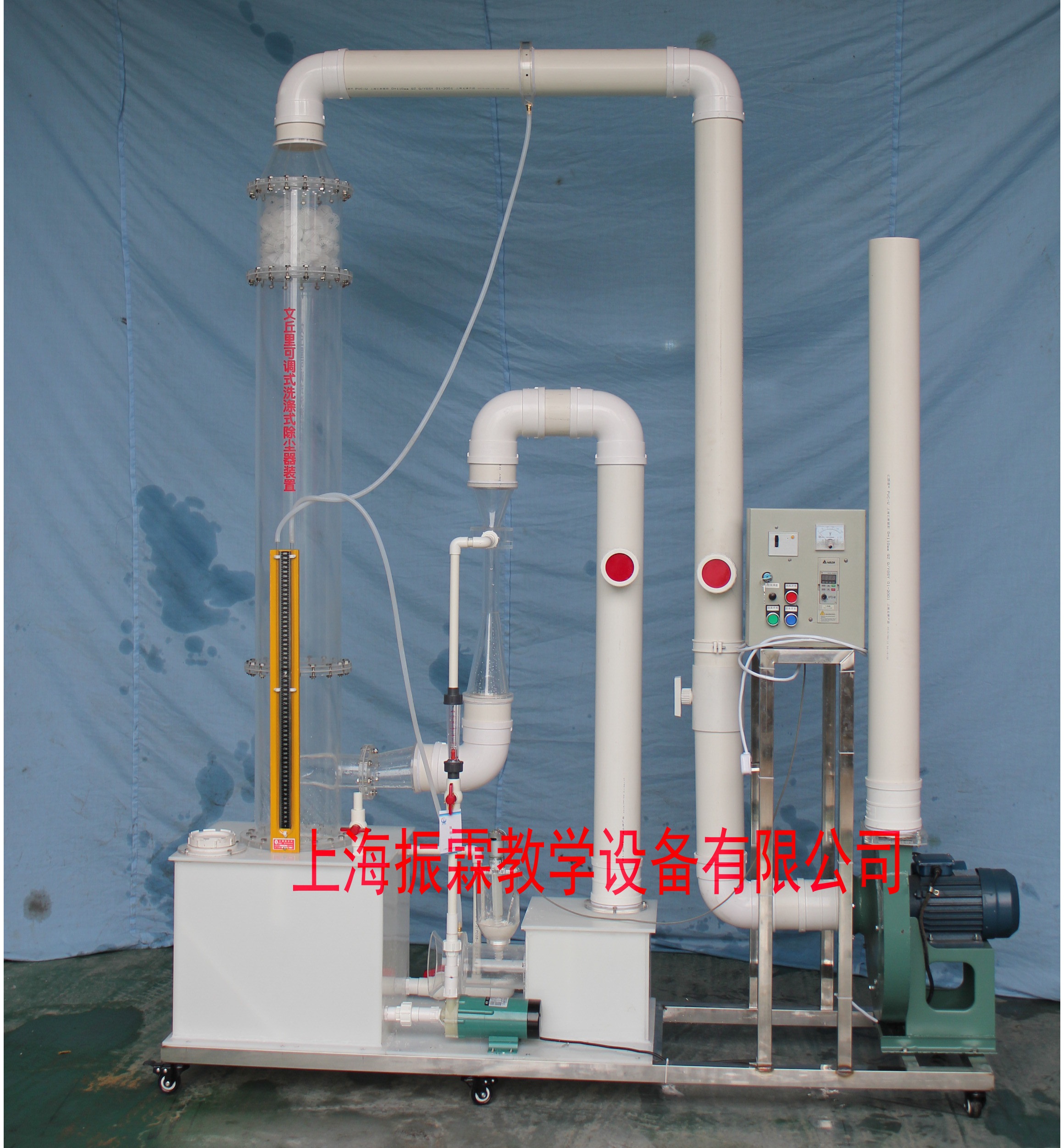

三、文丘里可调式洗涤式除尘器的主要配置：

　　1、文丘里可调除尘器1套、透明有机玻璃材质、壁厚8mm、含卸除灰尘装置;

　　2、通过喉管喷嘴可调装置1套

　　3、贮液箱1只、白色PP板材质、厚度10mm，500×500×500mm、底板上安装有放空阀，方便将水排净;

　　4、流量测量与调节：进水流量计1只：量程100~1000L/h;

　　5、防腐蚀提升磁力水泵1台、流量：27～32(L/min)、扬程：3.1～4.3(m)功率30W;

　　6、有机玻璃粉尘自动加料装置1套：立式加料;

　　7、气尘静态混合器1套：采用箱式静态混合器;

　　8、人工监测进出口2组、测压环2组、透明测压软管1批;

　　9、离心通风机1台：电源电压：220V、功率1.1Kw、转速2900r/min;

　　10、变频器1套：控制风机转矩调节风量大小;

　　11、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器、带灯自锁按钮开关、

　　12、 Ø 110连接管路及控制球阀

　　13、不锈钢框架实验台(38mm×38mm不锈钢方管、配脚轮均为万向轮带禁锢脚)等组成。

四、文丘里可调式洗涤式除尘器的软件组成：

　　公司提供与本装置的实物配套使用3D交互式动态仿真软件1套、(虚拟实训系统)。

　　⑴、3D软件界面并有工具栏项目内容：⑵、3D仿真演示软件与设备使用内容完全一致;⑶、3D仿真软件屏幕大小尺寸可以编程;⑷、整套软件与设备实验过程流程动画。
