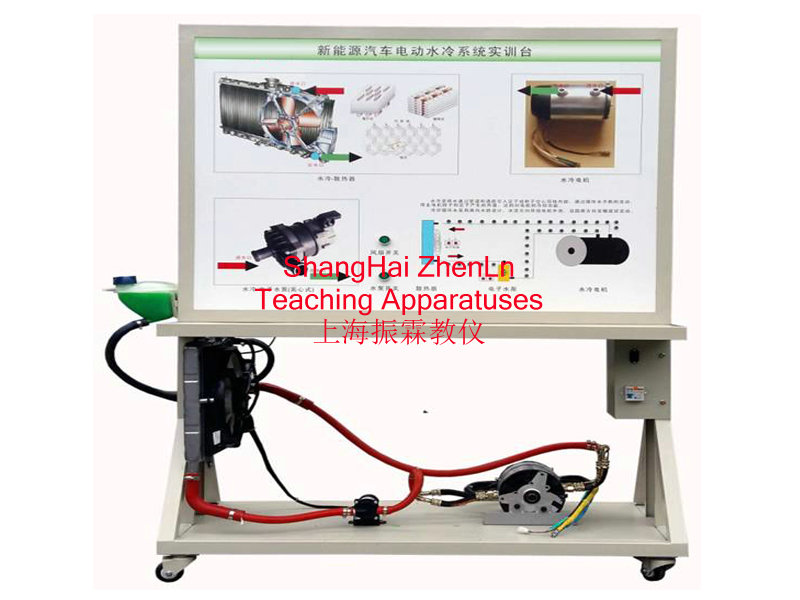

一、驱动电机与控制器冷却系统实训台的产品简介：

　　该设备采用电动车驱动电机与控制器冷却系统为基础，全面展示了电动车驱动电机与控制器冷却系统的组成结构和工作过程。适用于学校对电动车驱动电机与控制器冷却系统的理论和维修实训的教学需要。

二、驱动电机与控制器冷却系统实训台的功能特点：

　　1.运行演示的电动车驱动电机与控制器冷却系统，充分展示电动车驱动电机与控制器冷却系统的组成结构。

　　2.操作控制开关，演示电动车驱动电机与控制器冷却系统的工作过程，安装闪烁发光二极管同步展示系统的工作过程。

　　3.面板采用4mm厚铝塑板，面板UV平板喷绘打印有彩色图板;学员可直观对照图板和实物，认识和分析系统的工作原理。

　　4.面板上安装有检测端子、可直接在面板上检测系统电路元件的电信号，如电阻、电压、电流、频率信号等。

　　5.水冷式驱动电机与控制器通过解剖和各剖面喷涂不同颜色，使内外部件的机械结构和相互之间的装配关系清楚的显现在外面。

　　6.设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面宽40CM,台面铺装32mm厚彩色高密度复合板,经久耐用不生锈，带4个带自锁装置万向脚轮，便于移动。

　　7.配套实训指导书等教学资料，包含工作原理，实训项目，故障分析等要点说明。

三、驱动电机与控制器冷却系统实训台的技术规格：

　　1.输入电源;交流220V±10% 50Hz

　　2.工作电源;DC12V

　　3.工作温度：-40℃～+50℃

　　4.设备外形尺寸(mm)：1500×700×1700mm (长*宽*高)

　　5.面板外形尺寸(mm)：1448×940mm(长*宽)

　　6.水冷电机：60V2KW无刷直流

　　7.水冷电机控制器：60V2KW无刷直流

四、驱动电机与控制器冷却系统实训台的实训实验项目：

　　1.驱动电机与控制器冷却系统结构与原理认知。

　　2.驱动电机与控制器冷却系统的端子及对应的功能认知与检测。

五、驱动电机与控制器冷却系统实训台的基本配置：

　　检测控制面板(装有各种检测端子以及彩色电路图)、电子水泵、冷却器与付水壶、水管、点火开关、水温传感器/温度信号模拟装置、模拟水冷散热系统控制装置、电子风扇与继电器、水冷电机(解剖)、水冷电机控制器(解剖)、DC12V装置、一体化全铝合金型材搭建的移动台架(1500×700×1700mm 带自锁脚轮装置，带安装检测端子的原理面板，面板1448×940mm)、设备操作说明书。
