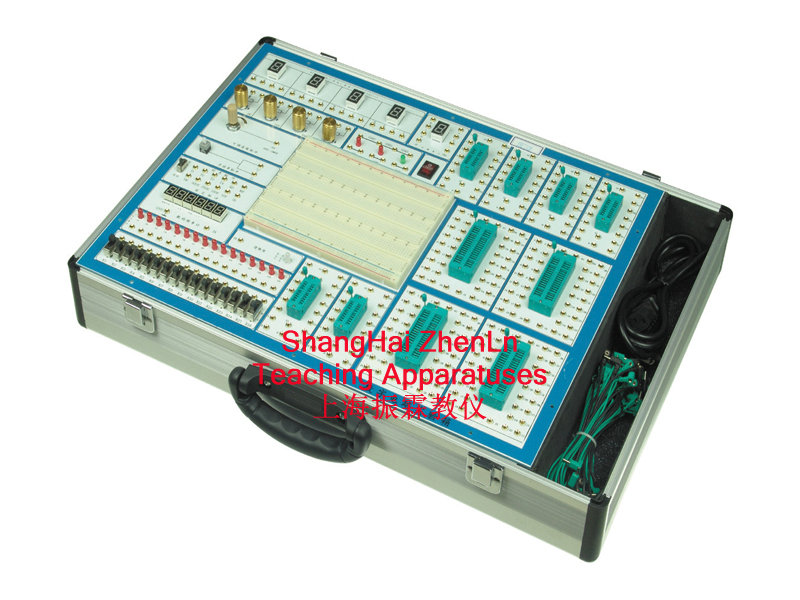

ZLSYX-29型数字电路实验箱设计豪华气派,主机提供了多种信号源;锁紧插座;台湾产面包板;正面印刷字符连线,反面按装元器件,所有信号源、频率计等电路全部由CPLD芯片和双面板构成，所有器件均选用上等优质产品,使整机的品质得到提高。由于正面没有任何元件,从而能有效的降低和避免人为损坏的可能。本机特点：使用方便,耐用,实验项目灵活,可方便完成数字模拟各类实验。本学习机适用于高等院校及各类职业技术学校的电子技术类教学。

一、数字电路学习机的系统组成：

　　(1)电源 ：交流输入：220V±10% ，50HZ

　　直流输出：±12V/0.2A 、 5V/2A

　　(2)手动单脉冲电路2组：每组可同时输出正负两个脉冲，脉冲幅值为TTL电平。

　　(3)连续脉冲，输出均为TTL电平：

　　固定频率脉冲源7路：1HZ、10HZ、100HZ、1KHZ、10KHZ、100KHZ、1MHZ;

　　(4)六位高精度数字频率计 , 测量范围：0-9.9999MHZ 误差<1HZ(由CPLD芯片设计)

　　(5)逻辑电平的输入与显示：

　　A、十六位独立逻辑电平开关：可输出“0”、“1”电平(为正逻辑)。

　　B、十六位由红色及绿色LED及驱动电路组成的逻辑电平显示电路。

　　(6)数码管显示：6位由八段LED数码管组成的BCD码译码显示电路;

　　(7)时序发生器及启停控制电路。

　　(8)台湾产面包板二块(1600孔)

　　(9)20芯锁紧插座2只，40芯锁紧插座4只，16芯锁紧插座4只。

　　(10)各阻值电位器2只。

二、数字电路学习机的实验项目：

　　1.TTL集成逻辑门的参数测试与使用

　　2.CMOS集成逻辑门的测试

　　3.门电路的逻辑功能实验

　　4.常用组合逻辑功能器件的测试

　　5.数据选择器及其应用

　　6.血型关系检测电路和表决电路

　　7.RS触发器的功能与测试

　　8.JK触发器逻辑功能及主要参数测试

　　9.移位寄存器的功能测试

　　10.十进制计数器(CMOS)

　　11.异步计数器

　　12.同步计数器

　　13.计数、译码、显示电路实验

　　14.555集成定时器及应用

　　15.序列检测器

　　16.数-模转换器

　　17.追随比较型A/D转换电路

　　18.人工控制交通灯控制器

　　19.汽车尾灯控制电路

　　20.数字钟电路的设计

　　21. 时序电路测试及研究

　　22. 波形产生及单稳态触发器

　　23. A/D 转换电路;

　　24. D/A转换电路;
