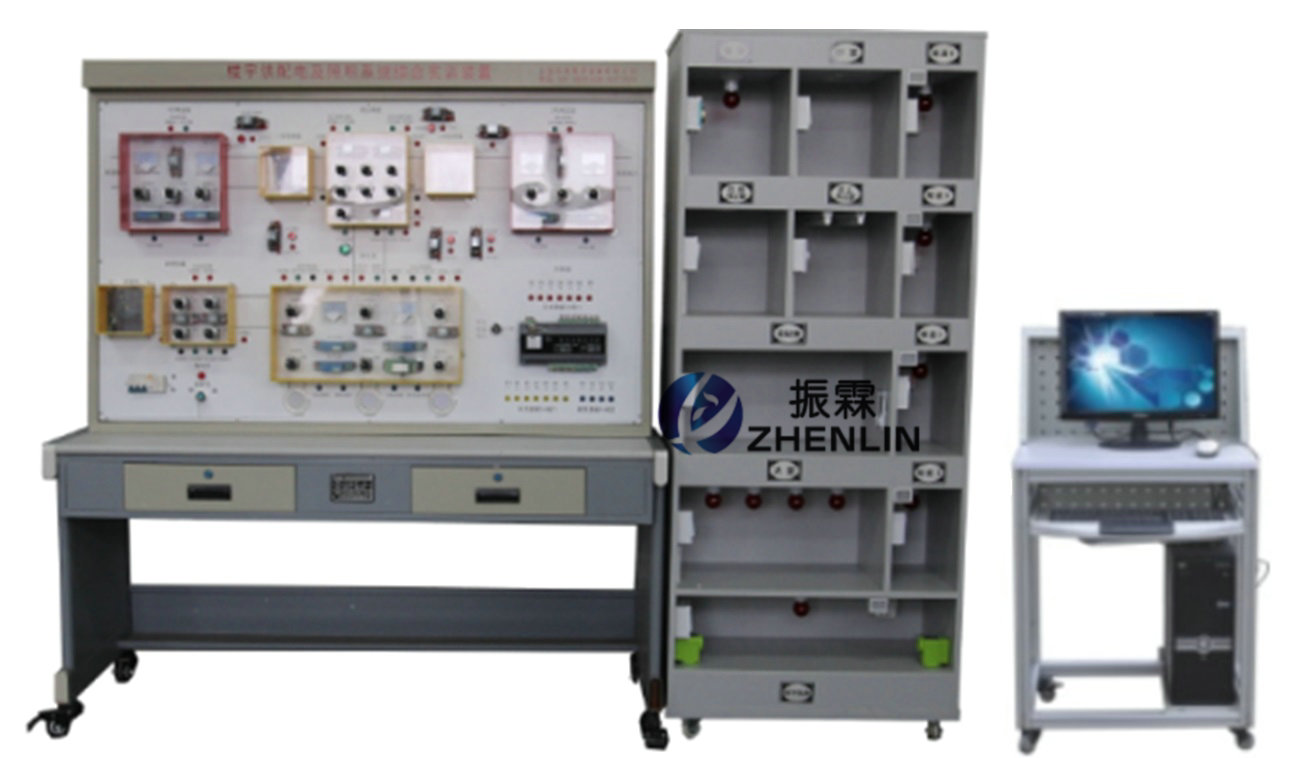

ZLIN-LY74型楼宇供配电及照明监控系统实验实训设备

二、楼宇供配电及照明监控系统实验实训设备的设备参数及性能：

1、装置组成：
本系统控制部分全部采用实物，控制对象采用仿真模型，整个实训装置主要由DDC控制器、低压开关柜、电压变送器、电流变送器、功率变送器、功率因数变送器、仿真模型具、多种低压电器、组态软件、配置软件、控制软件、专用管理电脑等组成。
2、统实训功能：
能进行各种供配电系统模拟操作演示， DDC控制器的操作与编程，双电源明备用监控系统、双电源暗备用监控系统、低压侧供配电监控系统、环网供电监控系统等实训，监测变压器电流、监测变压器的电压、大楼一级负荷控制，大楼二级负荷的控制、应接照明控制、设备启停状态，故障状态，系统软件的组态、配置与控制，线路的设计与连接、故障的设置、判断及排除等实验和实训，并可与楼宇自控系列中的其它设备联网进行各种综合实训。
三、楼宇供配电及照明监控系统实验实训设备的系统技术指标：

1.工作电压：单相三线220V±5% 50Hz
2.整机容量：＜300W
3.外型尺寸：150×70×180cm3
4.控制对象：750×450×180cm3
5.安全保护：具有漏电自动保护装置
6.故障设置：具有故障设置系统
7.可扩展，可兼容，LON总线通讯方式
8.输出，8点、IO/DO 输入，11点AI/DI
9.信号方式；干触点/0-20MA/0-10A/发10K
四、楼宇供配电及照明监控系统实验实训设备可以做的实训项目：

1.DDC现场控制器安装操作
2.DDC现场控制器设置操作
3.双电源明备用监控系统控制
4.双电源暗备用监控系统控制
5.低压侧供配电监控系统控制
6.环网供电监控系统控制
7.线路故障的判断与处理
8.设备故障的判断与处理
9.设计并安装一个简易应用系统
10.楼道应接控制实训
11.办公照明控制实训
12.遥控照明控制实训
13.萤光灯的调光控制实训
14.白炽灯的调光实训
15.地下车库的自动控制实训
五、楼宇供配电及照明监控系统实验实训设备主要清清单：

序号	名称	数量
1	拔位开关	17个
2	变压器	3个
3	继电器	12只
4	电压表	2只
5	电流表	2只
6	电压传感器	2只
7	电流传感器	2只
8	功率传感器	1只
9	频率传感器	1只
10	单刀单掷开关	1只
11	触摸延时开关	1只
12	人体感应延时开关	1只
13	大翘板双路开关	1只
14	声光控延时开关	1只
16	可调光电子镇流器	1只
17	遥控开关	1只
18	电子调光开关（30V～250）	可调1只
19	照度传感器；	1只
20	交流接触器；	1只
21	中间继电器；	1只
22	时间继电器	1只
23	节能灯应急电源；	5只
24	主动式红外，探测器	1对）
26	光字牌5只；	5只
27	白炽灯	8只
28	节能灯杯（配镇流器）	12个
29	4针H管荧光灯	1只
30	T4直管荧光灯	1只
