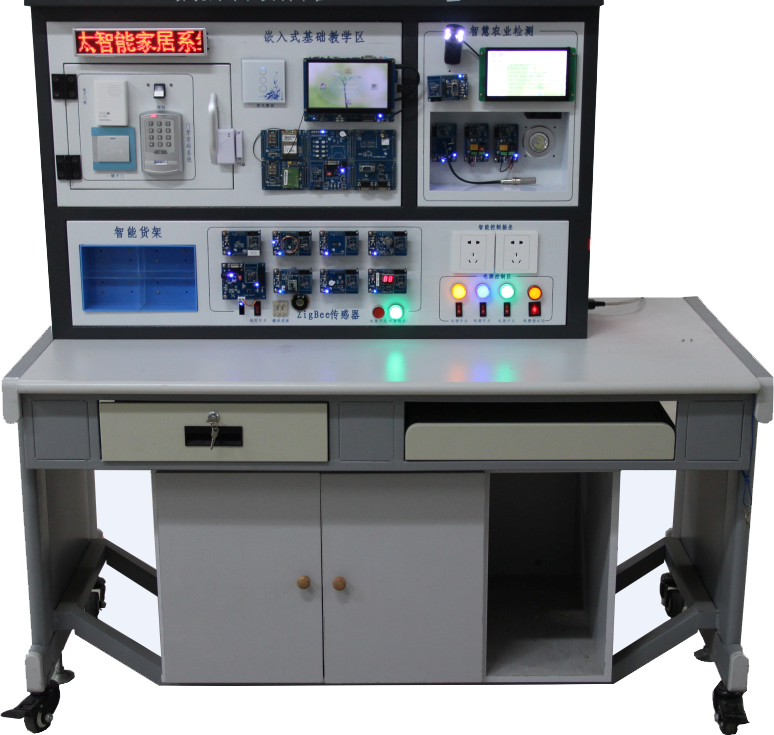

ZLIN-LY243型物联网工程应用实训台

物联网工程应用实训台（型号：ZLIN-LY243）是针对物联网专业实验室建设需求设计的覆盖智能家居、智能货架、智慧农业等实际应用的实训系统，它综合运用传感器技术、RFID技术、无线传感器网络技术、嵌入式技术、ZigBee/WiFi等通信组网技术等，依托部署在操作台上的传感器节点、控制节点、嵌入式智能网关等，实现智能家居门禁安防监控、智能家居环境监测、家居设备智能控制、农业环境智能检测、农业设备智能控制、以及货架动态感知等功能，可激发学生对物联网学习的兴趣，具有较高的性价比，能够满足物联网教学、基础实验、应用创新等多层次需求。

一、物联网工程应用实训台的组成与特点：

平台由实训桌与控制台组成，采用全钢结构，平台牢固，耐磨；控制台尺寸：长X宽X高= 1100mmX300mmX730mm。实训桌底部安装有带刹车功能的万向轮，可以灵活地调整停放位置；
高性能网关：采用Cortex-A8高性能处理器，核心板和接口底板通过邮票方式可靠连接，具有高主频（1Ghz）、大存储容量（8GB）、大内存容量（512MB）的特点，集成ZigBee、WiFi、3G、GPS等多种无线通信模块，具有WIFI网络、有线网络、3G网络自由切换功能；具有陀螺仪、加速度等方位感知传感器支持，具有LVDS接口LCD显示等，可运行目前主流的嵌入式操作系统：Linux、Android。
丰富的应用实训系统：智能家居、智能农业、智能货架、网络化远程监控系统等。用户可以在完成基础实验后，可以在实训过程中深入了解物联网关键技术在实际生活中的应用。
灵活多样的传感器，支持用户定制：数字气压传感器节点、光线传感器节点、温湿度传感器节点、可燃气体传感器节点、继电器传感器节点、遥控按键传感器节点、RFID节点、光敏节点、三轴加速度节点、颜色节点、火焰节点、结露节点等；
支持多频段，多协议，多种类短距离通信技术：集成315M、433M频段传感器以及RFID技术，统一由ZigBee技术处理。
支持多种长距离通信模块：以太网（有线）、WiFi、GSM/GPRS、3G、GPS等。

二、物联网工程应用实训台的典型实验列表：

类别	典型实验
ZIGBEE单片机CC2530基础实验	实验一建立一个简单的工程实验二通用数字I/O实验实验三 OLED屏显示实验I(软件模拟SPI总线) 实验四 OLED屏显示实验II（硬件SPI总线）实验五 UART串口通讯实验实验六时钟模式实验实验七外部中断实验实验八 AD单次采样实验实验九用户按键实验实验十温度传感器实验实验十一功耗模式实验	实验十二定时器中断实验实验十三秒表实验（定时器3）实验十四看门狗实验实验十五看门狗实验II(定时器模式) 实验十六 DMA传输实验实验十七随机序列发生器实验实验十八 AES安全协处理器实验实验十九射频通信实验I(数据包误码率测试) 实验二十射频通信实验II（Light&Switch）实验二十一射频通信实验III(频谱分析仪)
ZigBee协议栈实验	SimpleApp实验；温湿度实验；灯开关实验； SimpleApp 无线串口实验； TransmitApp网络吞吐量测试实验；	SensorDemo网络传感器实验； ZOAD空中升级实验； HomeAutomation家庭自动化实验； Smart Energy智能能源实验； ZigBeeRF4CE实验。
可扩展实验	GPIO驱动实验；视频播放实验；音频播放；蓝牙数据温湿度数据传输实验；WiFi数据传输实验；	USB摄像头实验； 3G无线通讯实验； GPS/北斗定位实验；摄像头采集实验； GPRS通讯实验。
Linux-系统下嵌入式网关实验	实验一、Uboot烧写实验实验二、Linux内核烧写实验实验三、烧写ubifs根文件系统实验实验四、uboot配置与编译实验实验五、VMware中ubuntu的安装实验实验六、Linux启动画面的制作实验实验七、交叉编译链的安装及mkcramfs的安装实验实验八、Linux内核驱动配置及测试实验实验九、GPRS模块驱动实验实验十、WIFI模块驱动实验（选配）实验十一、GPS模块驱动实验实验十二、3G模块驱动实验实验十三、shell编程实验实验十四、Hello world实验实验十五、多线程实验实验实验十六、网络编程实验—服务器/客户机实验	实验十七、Makefile 实验实验十八、进程间通讯实验实验十九、根文件系统的制作实验实验二十、Qtopia-2.2.0的配置和交叉编译实验实验二十一、测试Qt4实验实验二十二、配置编译运行multimedia_test_FT6410 测试程序实验实验二十三、H264,MPEG4,H263,VC-1硬解码测试实验实验二十四、图像输入输出及H264解码,JPEG硬编解码测试实验实验二十五、四窗口显示及3D加速测试实验实验二十六、ADC基础实验实验二十七、按键基础实验实验二十八、LED 灯实验实验二十九、蜂鸣器（PWM）实验实验三十、网络通信TCP/IP 服务器端基础实验实验三十一、网络通信TCP/IP客户端基础实验
Andorid--系统下嵌入式网关实验	实验一、ADC基础实验实验二、按键基础实验实验三、LED 灯实验实验四、蜂鸣器（PWM）实验实验五、网络通信TCP/IP 服务器端基础实验实验六、网络通信TCP/IP客户端基础实验实验六、温湿度传感器实验实验七、语音播报传感器实验实验八、协调器组网基础实验实验九、数码管数据采集显示实验实验十、雨滴传感器实验实验十一、RFID模块实验实验十二、调光模块实验实验十三、可燃气体传感器实验实验十四、光敏传感器实验实验十五、火焰传感器实验实验十六、指示灯报警传感器实验实验十七、土壤温湿度实验实验十八、Uboot烧写实验实验十九、烧写NandFlash启动的uboot实验实验二十、烧写ubifs根文件系统实验实验二十一、uboot配置与编译实验实验二十二、uboot网络命令的使用实验实验二十三、uboot的USB命令的使用实验实验二十四、uboot的串口下载命令实验实验二十五、uboot的Nandflash操作命令实验	实验二十六、uboot启动linux内核相关命令实验实验二十七、Touchscreen驱动配置及LCD/VGA驱动配置实验实验二十八、Ethernet驱动配置及USB adb驱动配置实验实验二十九、Audio驱动配置实验实验三十、GPRS驱动配置及WIFI驱动配置实验实验三十一、Camera驱动配置及jpeg驱动配置实验实验三十二、2D加速驱动配置实验实验三十三、GPS驱动配置及3G驱动配置实验实验三十四、java环境建立，安装JDK实验实验三十五、Eclipse安装实验实验三十六、Android SDK安装实验实验三十七、创建、删除和浏览AVD（模拟器）实验实验三十八、通过USB adb调试实验实验三十九、WIFI的使用实验实验四十、Camera的使用实验实验四十一、Android-2.1下安装自己的APK实验实验四十二、GSM/GRPS模块的使用实验实验四十三、Android-2.3下GPS模块的使用及3G模块的使用实验实验四十四、2D加速的使用实验实验四十五、C应用程序编写实验实验四十六、编写shell脚本程序实验实验四十七、Android下led控制实验实验四十八、Android之智能家居实训项目
智能家居实训区	Linux和Android系统下，均包括如下实验：实验一、315M可燃气监测实验实验二、315M 门磁实验实验三、315人体感应实验实验四、指纹录入实验实验五、指纹读取开锁实验实验六、密码解锁实验实验七、ID卡解锁实验实验八、温湿度实验实验九、火焰传感器实验实验十、可燃气体传感器实验实验十一、点阵报警/警示实验实验十二、语音报警警示实验	实验十三、触摸调光实验实验十四、强电控制实验实验十五、数码管温湿度采集实验实验十六、一键解锁实验实验十七、光敏传感器和灯光报警传感器的联动实验实验十八、指纹解锁和调光模块实现的智能家居环境设置实验实验十九、315传感器和点阵联动实现的字幕报警实验实验二十、315传感器和语音模块实现的智能智能家居安防报警实验
智能货架实训区	Linux下，包括如下实验：实验一、货物盘点实验实验二、传感器类型识别实验	Android下，包括如下实验：实验一、货物盘点实验实验二、传感器类型识别实验
3、智慧农业实训区	Linux和Android系统下，均包括如下实验：实验一、光强传感器实验二、火焰传感器实验实验三、土壤温湿度实验实验四、可燃气体传感器实验实验五、通风扇控制实验实验六、LED灯控制实验	实验七、喷灌实验（工业屏模拟动画显示）实验八、雨棚实验（工业屏模拟动画显示）实验九、摄像头监控实验实验十、工业串口屏通信显示实验 1.数据采集 2.数据曲线显示 3.设备工作状态及动画显示

三、物联网工程应用实训台配置清单：

组成	序号	名称		数量（个）
嵌入式网关	1	Cortex-A8嵌入式主板		1
	2	7寸电容式真彩液晶触摸屏		1
网关扩展模块（或选配扩展板）	3	基础功能模块	4路视频切换板	1
	4	串口扩展模块	8x7矩阵键盘模块	1
	5	ZigBee协调器	16x24点阵模块	1
	6	3G扩展模块	直流电机控制板	1
	7	WiFi模块	步进电机扩展板	1
	8	GPS扩展模块	继电器控制板	1
ZigBee传感器节点	9	温湿度传感器节点		1
	10	光线传感器节点		1
	11	433M编码节点		1
	12	语音报警节点		1
	13	RFID低频识别节点		1
	14	蜂鸣器与红绿灯指示节点		1
	15	数码管显示节点		1
	16	可燃气体检测节点		1
智能家居区	17	燃气探测传感器		1
	18	人体感应探测器		1
	19	门磁探测器		1
	20	315转ZigBee节点		1
	21	火焰传感器节点		1
	22	门禁控制套件（含控制器、电子门铃、一键开门）		1
	23	机械灵动电子锁		1
	24	ZigBee门锁控制节点		1
	25	指纹传感器		1
	26	指纹识别ZigBee节点		1
	27	6字点阵显示屏		1
	28	DC12V3A电源		1
	29	触摸调光无线控制节点		1
	30	白炽灯		1
智能农业区	31	光线传感器节点		1
	32	土壤温湿度节点		1
	33	继电器无线控制节点		2
	34	模拟通风扇		1
	35	模拟补光灯		1
	36	ZigBee串口通信节点		1
	37	工业串口屏		1
智能货架区	38	ZigBee高频读写器节点		1
	39	四通道天线选择器		1
	40	镀金天线		4
智能控制插座	41	86盒无线强电控制节点		2
集成烧写机	42	2位编码开关		1
	43	一键烧写板		1
计算机通信接口	44	RJ45与RS232通信接口面板		1
	45	USB通信接口面板		1
操作台	46	LCD显示器支架		1
	47	钣金控制柜（含电线耗材）		1
	48	实验桌		1
	49	品牌电脑（主机+19寸显示器）		1
附件	50	开关电源（输出24V/12V/5V）		1
	51	交叉串口线		1
	52	交叉网线		1
	53	Mini USB数据线		1
	54	方口USB同步线		1
	55	FT-CC253-Debugger调试器		1
	56	SD卡读写器		1
	57	4G SD card		1
	58	触摸笔		1
	59	基于Linux系统的实验指导书		1
软件	60	ZigBee节点无线透明传输软件		1
	61	智能农业环境监测与控制软件		1
	62	智能家居门禁安防与家居环境监控软件		1
	63	智能货架自动盘点应用软件		1
