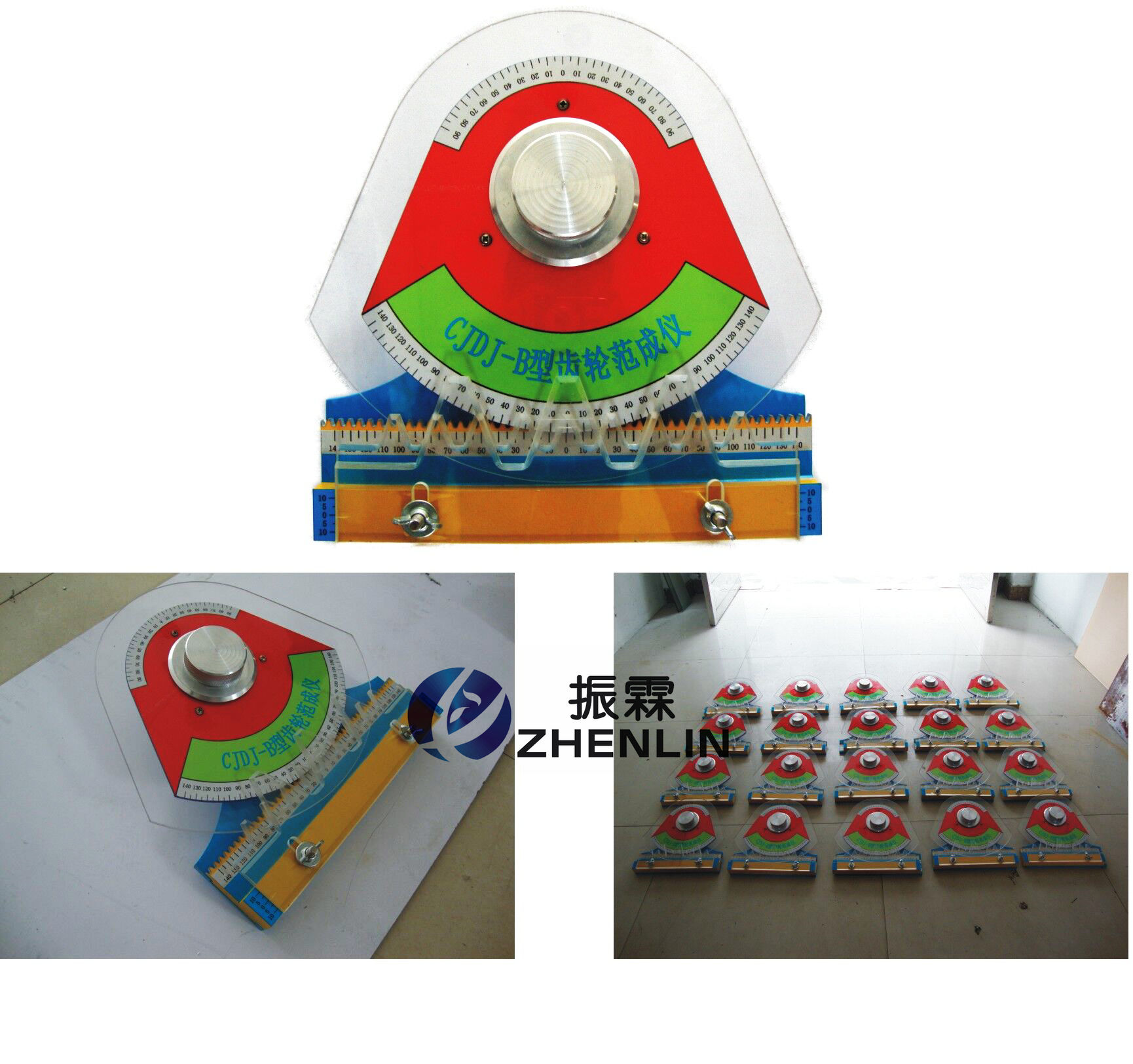

ZL-X02M型B型齿轮范成仪
ZL-X02M-B型齿轮范成仪，制作材料除二把齿条插刀用透明有机玻璃制作外，全部用铝合金精加工制作而成。传动部分实行齿轮齿条啮合传动，实验移动插齿刀平台60°燕尾槽配合精密、移动平稳、灵活、表面进行烤漆处理,产品精久耐用.尺寸:330?×310?×110?
可做实验m=20 z=12 x=0 m=20 z=12 x=+0.5 m=20 z=12 x=-0.5
可做实验m=8 z=30 x=0 m=8 z=30 x=+0.5 m=8 z=30 x=-0.5
m=8 z=14 x=0 m=8 z=14 x=+0.5
m=8 z=14 x=-0.5
①齿轮范成仪配1把插齿刀，m=20、一把m=8、可做实验X=0 X=0.5 X=-0.5
②齿轮范成仪具有演示渐开线齿廓的形成过程功能，操作简便快捷，移动平稳。
③齿轮范成仪能使学生掌握渐开线产生根切和避免根切的方法。
④齿轮范成仪能演示刀具变位对位齿形的变化及对齿轮各参数的影响。
