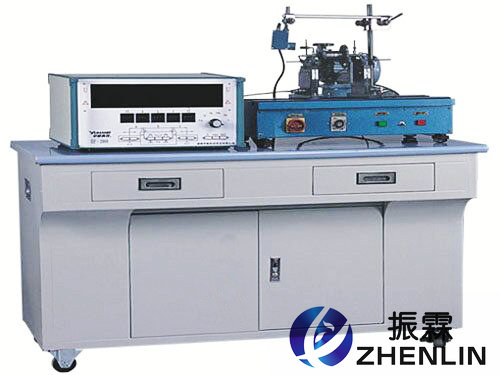

ZL-XK04型动平衡测试分析实验台
一、动平衡测试分析实验台的设备概述:
动平衡测试分析实验台采用数字显示(或矢量表显示)不平衡量的大小及相位,采用最新的国际通用数字模拟集成电路作为测量系统,弹性系统采用H型支承,恢复力强,稳定性好,传动方式采用平皮带传动,传动平稳性好,压电式力传感器作为机电换能机构,取代了以往的加速传感器及放大机构,更符合平衡机的测力原理,且结构轻巧、安装方便、灵敏度高,用光电传感器作为相位基准信号。
二、动平衡测试分析实验台的实验内容:
1、对旋转零件做动平衡检验
2、对旋转零件做动平衡校正
三、动平衡测试分析实验台的主要技术指标:
1、工作质量范围:0.2-5kg
2、每个支承架的偶然超载:3.5kg
3、工作最大直径:310mm
4、工件轴颈范围:5-40mm
5、最大灵敏度:0.005g
6、两支承架中心间的最大距离:400mm
7、两支承架中心间的最小距离:55mm
8、电动机功率:90W
9、圈带传动处直径范围:8-90mm
10、工作转速::1000-5000转/分
四、动平衡测试分析实验台的技术要求:
1、最小可达剩余不平衡度:≤0.3g.mm/kg
2、不平衡量减少率:URR≥90%
3、外形:550×350×520mm
