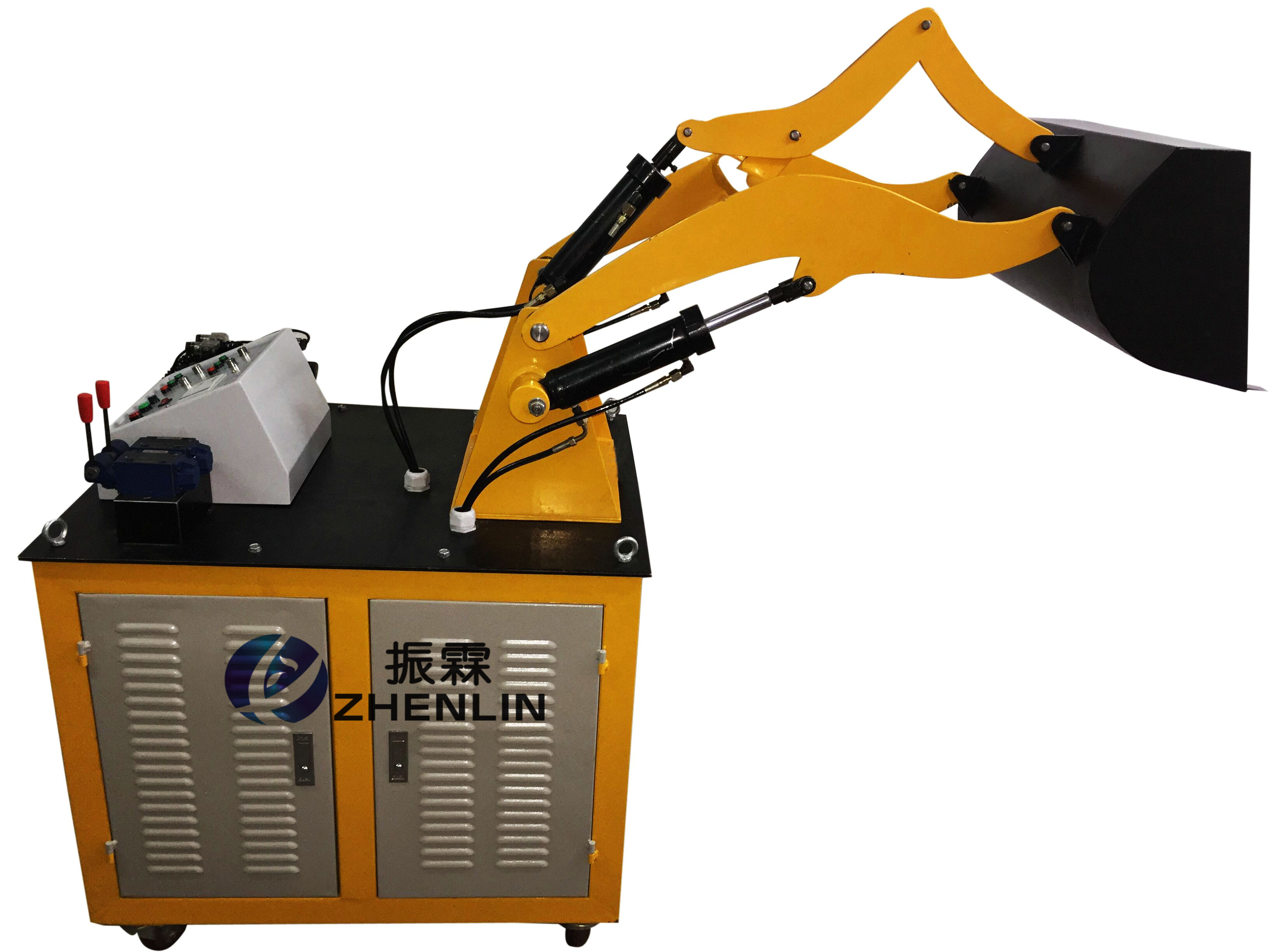

ZLD-Y319型装载机液压系统与PLC控制实训装置
一、装载机液压系统与PLC控制实训装置概述：
装载机是机械工程中主要的机械，它广泛应用于工程建筑、施工筑路、水力工程、国防工程等土石方施工及矿山采掘等行业。液压装载机仿真模型具有体积小、重量轻、操作方便和远距离操纵等优点，其目的是引导学生进行积极思维、创新设计、培养学生综合设计能力和实践动手能力一种新型综合实训设备。
二、装载机液压系统与PLC控制实训装置的技术参数：
1、输入电源：三相五线，AC380V．允差±l0%，50Hz；
2、装置容量：≤2kVA；
3、工作环境温度：－5℃～40℃；
4、工作湿度：≤90%(40℃时)；
5、液压泵站：
（1）系统额定压力6.3MPa；
（2）变量叶片泵-电机1套：采用内轴一体式安装，噪音低；变量叶片泵：额定流量8L∕min，压力7MPa；电机：交流380V电压，功率1.5kVA。
6、电器控制单元
（1）PLC主机模块：主机选用三菱FX1S-20MR主机，12路输入8路继电器输出。
（2）配有控制模块：电源模块，PLC主机控制模块，PLC控制按钮模块等。
7、总规格尺寸：1500×650×1400（mm）
三、装载机液压系统与PLC控制实训装置的性能及特点：
1、装载机液压系统与PLC控制实训装置主要由装载机实训台、液压泵站、液压元件和手动控制器件、可编程控制器（PLC）等组件组成。
2、装载机实训台为铁质双层亚光密纹喷塑结构。
3、电气操作在控制台上方，液压站放置于液压台底部。整体结构紧凑协调，美观大方，牢固性强。
4、装载机械是按照实物的结构与缩小比例制作模拟现场操作,能够真实地体现机械的实际工况，使学生在实践中了解机械的各部件结构及工作原理，
5、实训控制采用手动控制，先进的PLC自动控制与PLC编程及监控技术于一体，灵活实现其功能。
6、液压部件采用胶管连接, 液压元件采用工业液压元件；
7、泵站采用电机—泵一体化结构，增加性能的稳定性，同时减小使用过程中的噪音；
8、工作电压AC380V，对地漏电保护，电器控制采用直流24V，有过压保护，防止误操作损坏设备
四、装载机液压系统与PLC控制实训装置的主要功能：
1、装载机机构及工作原理观摩、拆装实验；
2、液压工业应用领域的认识与了解；
3、液压回路的搭接实训等；
4、可完成铲斗转动、动臂升降等动作；
五、装载机液压系统与PLC控制实训装置的配置清单：
序号 名 称 型 号 数量 备注 1 装载机实训装置 1台 2 PLC主机模块 三菱FX1S-20MR 1块 3 电源模块 1块 4 PLC控制按钮模块 1块 5 举升油缸 2只 6 铲斗油缸 1只 7 三位四通手动换向阀 4WMM6C50BF 2只 8 三位四通电磁换向阀 4WE6E60/EG24NZ5L 2只 9 拉杆 1套 10 铲斗 1个 11 动臂 1件 12 底座 1件 13 油管 19条 14 支架 1套 15 连接件 1套 16 连杆 1套 17 机泵组 泵站系统 1套 18 L-HL46号液压油 30L 19 工具 1套
相关产品推荐：
ZLPG-04型液压与气压传动PLC控制综合实训装置（工业型）
————————————————————————————————————————————————————
温馨提示：
1、上海振霖：公司生产的教学设备产品种类多、价格实惠、质量保证、交货迅速、售后服务周到；
2、货品验收：收货时请现场检查装载机液压系统与PLC控制实训装置的货品外观，核实装载机液压系统与PLC控制实训装置的型号、数量及配件，拒收处于受损状态的装载机液压系统与PLC控制实训装置并及时联系上海振霖公司；
3、质保说明：上海振霖公司将为你提供装载机液压系统与PLC控制实训装置产品说明书内的质保条件和质保期，在质保范围内提供对装载机液压系统与PLC控制实训装置的免费维修，超出条件承诺时提供对装载机液压系统与PLC控制实训装置的有偿维修；
4、退货/换货：单方面原因导致的装载机液压系统与PLC控制实训装置错误或装载机液压系统与PLC控制实训装置购买数量错误，造成装载机液压系统与PLC控制实训装置的退换货要求，将不被接受；
5、货期说明：装载机液压系统与PLC控制实训装置的发货期为参考值，如您需要了解装载机液压系统与PLC控制实训装置的精确货期，请与振霖的销售人员联系；
6、其他事项：如对装载机液压系统与PLC控制实训装置有任何疑问，请致电：021-36036191 ，我们将由专业技术人员为您解答装载机液压系统与PLC控制实训装置的相关疑问，我们还可以帮您推荐符合您要求的汽车底盘教学实训设备,汽车发动机实训设备,新能源汽车实训设备,维修电工实训台,PLC可编程实训台,机械创新实训台,热工实训设备等相关产品！
