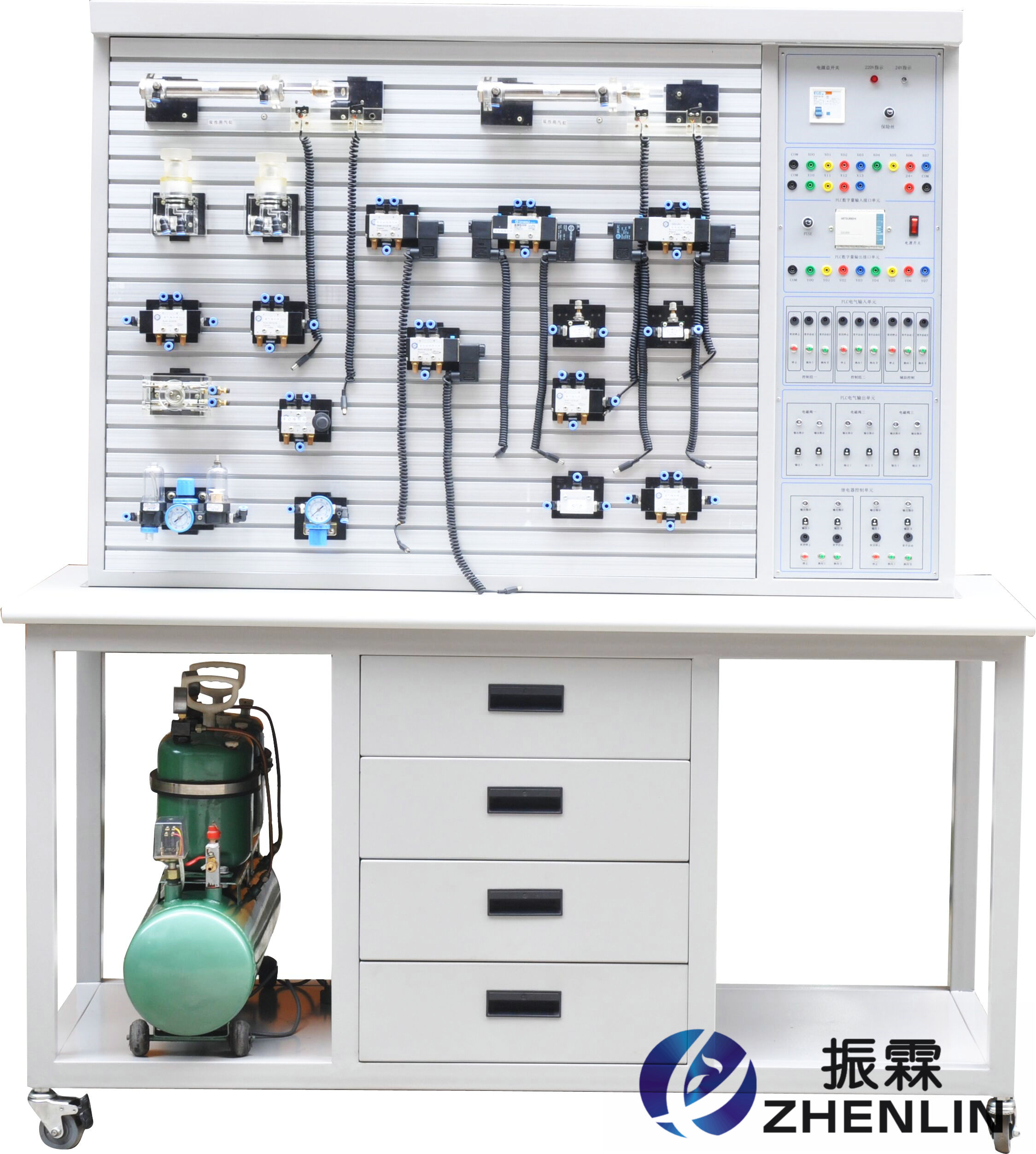

ZLKL-F3型气动PLC控制实训装置

ZLKL-F3气动PLC控制实训装置是根据《液压与气压传动》、《气动控制技术》等通用教材内容要求，精心设计而成。该系统除了可以进行常规的气动基本控制回路实验外，还可进行模拟气动控制技术应用实验、气动技术课程设计，以及可编程序控制器(PLC)学习及其基本应用实验等，是机电完美结合的典型实验设备。
本装置适应于大中专院校、技校、职业学校中的机械工程、机电一体化、自动化专业开设《液压与气压传动》《气动控制技术》《 PLC可编程序控制器原理及应用》等相关课程的教学实验，同时也可作为机、电、气一体化的综合实验台。学生通过实际操作实验及课程设计，可以准确、形象、深入地了解、掌握气动元件的结构、气动回路的控制原理及设计方法等。以及掌握PLC可编程序控制器的功能，控制原理及编程技巧等。

一、气动PLC控制实训装置的主要技术参数：
1、电源AC 220V 50HZ
2、直流电源：输入AC 220V，输出DC 24V/2A
3、可编程控制器（PLC）：三菱FX1S－20MR主机 12输入8输出（继电器输出方式）
4、空气压缩机（基本配置小型机）电机功率：250W 电源：AC220V
5、公称容量：10L
6、额定输出气压0.7Mpa
7、实训装置外型尺寸：1500mm×600mm×1700mm
二、气动PLC控制实训装置的主要特点：
1、气动PLC控制实训装置主要由实训桌及实训台、气动元件和电气控制器件、可编程控制器（PLC）等组件组成。
2、配备工业常用气动元件，且均配有过渡底板，可方便、随意地将元件安插在实训面板上（面板为"网板型"铁板冲压成型）。回路搭接采用快换接头，拆接方便快捷。
3、实训气源压力低，电气控制采用低电压直流24V电源；实训气路、控制电路安全可靠，设有手动、自动、顺序等控制功能。
4、实训控制单元也可以采用独立的继电器控制单元进行电气控制，通过比较突出PLC可编序控制的优越性和先进性，加深对PLC编程器的了解与掌握。
三、气动PLC控制实训装置的实训项目：
气动基本实训回路：
1、单作用气缸的换向回路
2、双作用气缸的换向回路
3、单作用气缸速度控制回路
4、双作用气缸单向调速回路
5、双作用气缸双向调速回路
6、速度换接回路
7、缓冲回路
8、二次压力控制回路
9、高低压转换回路
10、计数回路
11、延时回路
12、过载保护回路
13、互锁回路
14、单缸单往复控制回路
15、单缸连续往复动作回路
16、直线缸、旋转缸顺序动作回路
17、多缸顺序动作回路
18、双缸、同步动作回路
19、回缸联动回路
20、卸荷回路
21、或门型梭阀的应用回路
22、快速排气阀应用回路
PLC控制的基本回路
1、出厂程序
2、单电磁铁的换向
3、双电磁铁的换向
4、两个单电磁铁的换向
5、单、双电磁铁的换向
6、三组电磁铁的换向
7、单电磁铁的延时回路
8、PLC控制的计数回路
9、流水灯
10、七段数码
11、PLC基本编程练习
气动的应用系统
1、车门开关控制系统
2、液面自动控制装置气动系统
3、带材移动中气动纠偏控制系统
4、尺寸自动分选机气动系统
5、气动震动装置气动系统
四、气动PLC控制实训装置的配置清单：

序号	分类	元件名称	数量
1	实训装置	实训桌	1
1	实训装置	实训台	1
2	气泵	空气压缩机WY5.2-双头（静音）	1
3	组合元件	单作用缸 QGX25ⅹ100	1
		双作用缸 QGX25ⅹ100	1
		旋转气缸（透明有机玻璃）	1
		三联件 AC2000	1
		减压阀（带压力表） AR2000	1
		手动换向阀 H210— 08	1
		单电磁换向阀（二位五通） 4V210-8（ DC24V）	2
		双电磁换向阀（二位五通） 4V220-8（ DC24V）	1
		双电磁换向阀（三位五通） 4V23 0-8（ DC24V）	1
		单气换向阀（二位五通） 4A210-08	2
		双气换向阀（二位五通） 4A21008	2
		行程阀（机控） MOV-2	1
		行程阀（按钮） MOV-3A	1
		或门型梭阀 ST-02	2
		快速排气阀 1/4 QE-02	2
		单向节流阀 RE-02	2
		单向阀 1/4	2
		顺序阀（透明有机玻璃）	2
		气容	1
		六通（有机玻璃）	2
4	附件	气管 PU6×4	20米盘
5	电器配件	行程开关（装在缸体上）	4个
5	电器配件	编程电缆（三菱）
6		内六角扳手	2把
		螺丝刀	1把
		剪刀	1把
		活动板手	1把
		尖嘴钳	1把
		消声器（小） 1/8	2只
		消声器（大） 3/8	1只
		三通（T型三通）? 6	4只
		三通（Y型减径三通）? 8-? 6	1只
		四通直径6	2只
		L型（螺纹二通） 601	2只
		L型（螺纹二通） 602	2只
		气孔塞头直径6	10只
		生料带	1个
		保险丝 3A	2只
7	资料	气动使用说明书	1册
7	资料	光盘（PLC编程软件，PLC程序）	1碟
