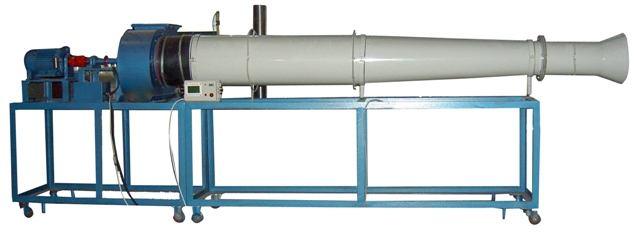

ZLLT-23型数据采集离心式风机性能实验台
一、数据采集离心式风机性能实验台的技术特点：

　　(1)采用进气试验方法,风机出风口垂直向上

　　(2)测定风机风量、风压、轴功率、温度、转速

　　(3)具有微机数据采集、自动数据分析处理，数据分析处理表格，绘制被测风机标准条件下的气动性能曲线即风压-风量、功率-风量、效率-风量的特性曲线, (P～Q，Pst～Q，η～Q，ηst～Q,N～Q曲线)，并可打印数据分析处理表格及特性曲线。

二、数据采集离心式风机性能实验台的技术参数：

　　(1)流量传感器：量程500Pa、精度5%

　　(2)压差传感器：量程500Pa、精度5%

　　(3)温度传感器：18B20、精度±0.5℃

　　(4)电功率法测功率,精度5%

　　(5)转速传感器：量程0～3000rpm、精度1%

　　(6)风机参数：全压500-600Pa;风量3500～4000m3/h;转速1450r/min;功率1.5KW;电压380V

　　(7)外形尺寸(长×宽×高)：3.0×0.5×1.2m

三、数据采集离心式风机性能实验台的主要配置：

　　(1)入口集流器、手动螺杆节流阀门、整流栅、风机测试风管、流量及差压传感器测试组(在测试断面应安装四支毕托管,传感测试断面的均压,具体参照风机测试标准)，被测风机及电动机，电功率法测功率装置，测转速装置，角铁支架(所配滑轮应有刹车功能)、配电箱，标准信号流量采集传感器1套，差压传感器1套，温度传感器18B20，所有数据由带标准信号的液晶屏同屏显示，便于观察每个数据的即时变化，配有微机数据采集，自动数据分析处理、数据分析处理表格，绘制特性曲线功能的软件。

————————————————————————————————————————————————————
