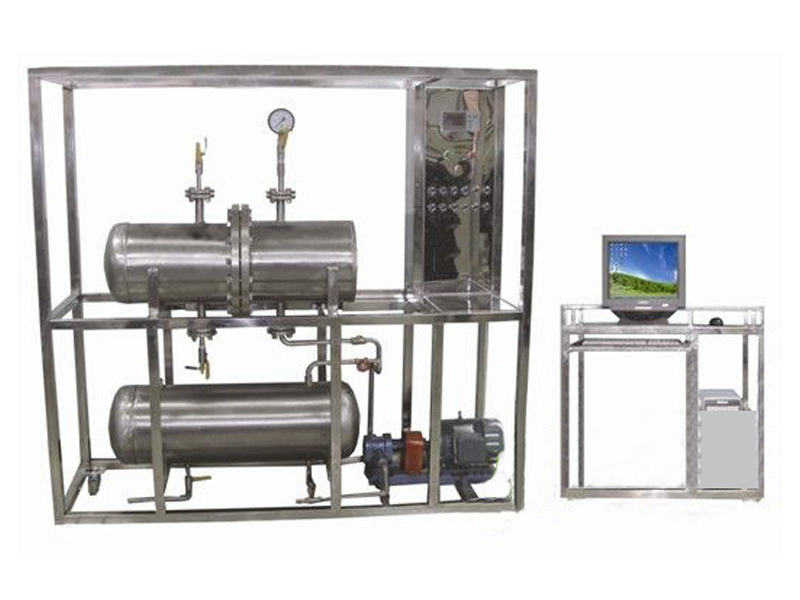

ZL-HG63型内压壁容器应力测定装置

一、内压壁容器应力测定装置的产品描述：
测定薄壁容器承受内压的测定薄壁容器承受内压，使用应变电测法；实验装置不锈钢结构，安全性高。
二、内压壁容器应力测定装置的实验项目：
1、测定薄壁容器承受内压作用时，筒体及封头（平板封头、锥形封头、球形封头、椭圆封头）上的应力分布；
2、比较实测应力与理论计算应力，分析它们产生差异的原因；
3、了解“应变电测法”测定容器应力的基本原理和掌握实验操作技能。
三、内压壁容器应力测定装置的技术参数：
1、椭圆封头：周向应变值με -200--+200 径向应变值με 10--+230；
2、平板封头：周向应变值με -400--+1000 径向应变值με 10--+1200；
3、锥形封头：周向应变值με -200--+200 径向应变值με 10--+230；
4、球形封头：周向应变值με0--+100 径向应变值με 0--+100；
5、不锈钢框架设备主体：长×宽×高1800×550×1500mm。
四、内压壁容器应力测定装置的配置：
锈钢卧式离心泵、不锈钢容器、不锈钢容器、手动试压泵、温度变送器、压力变送器、调节阀门、压力表、不锈钢、安全阀、不锈钢阀门、不锈钢管件和电器控制柜等组成。
壁容器应力测定实验装置

技术指标	说明
装置功能	1.测定薄壁容器承受内压作用时，筒体及封头（平板封头、锥形封头、球形封头、椭圆封头）上的应力分布。 2.比较实测应力与理论计算应力，分析它们产生差异的原因。 3.了解“应变电测法”测定容器应力的基本原理和掌握实验操作技能。
设计参数	椭圆封头：周向应变值με -200--+200 径向应变值με 10--+230 平板封头：周向应变值με -400--+1000 径向应变值με 10--+1200 锥形封头：周向应变值με -200--+200 径向应变值με 10--+230 球形封头：周向应变值με0--+100 径向应变值με 0--+100
公用设施	水：装置自带不锈钢水箱，连接自来水。实验时经离心泵进入测试管路，循环使用。电：电压AC380V，功率25KW，标准三相五线制。每个实验室需配置1~2个接地点（安全地及信号地）。实验物料：自来水，外配设备：无。
主要设备	不锈钢卧式离心泵 WB50/025 H=36m ，Q= 3.5m3/h 1台不锈钢容器φ400×4,L=500（锥形+平板封头）1个不锈钢容器φ400×4,L=500（椭圆+圆形封头）1个手动试压泵SY-40 1台温度变送器Pt100 1台压力变送器 SM9320DP （0-1MPa）2个调节阀门不锈钢 DN40 PN1.6 MPa 1个压力表 Y150 1.6MPa2台不锈钢 D=40mm，d=10mm 1台安全阀 Pf=0.5 MPa2台不锈钢阀门1套不锈钢管件1套计算机： CPU酷睿1.6G、内存1.0G、硬盘160G、DVD光驱，17”液晶显示器、集成1台串口通讯服务器：型号NCS6001B，串口数量1个，处理器32bits 100MHz，内存2M，串口速率50-460800bps；校验位None，Even，Odd，Space，Mark；数据位5，6，7，8；停止位1，1.5，2；流量控制RTS/CTS ，XON/XOFF；串口形式DB9针；保护15KV；网口；网口形式RJ45；速率10/100M自适应10M；保护内嵌2KV电磁隔离；软件协议DHCP，Telnet，PPP/SLIP，TCP，UDP，IP，ICMP，ARP，SNMP，HTTP实COM驱动Windows NT/2000/XP/2003 实COM驱动；电源5V，2A 1块电气控制系统：正泰电器1套静电喷涂电器控制柜：长×宽×深： 1400×600×1400mm，内安装漏电保护空气开关、电流型漏电保护器，开关电源等。 1台不锈钢框架设备主体：长×宽×高1800×550×1500mm，（SU304璧厚1.5mm），实验软件1套、实验指导书 1份
测控组成	变量	检测机构	显示机构	执行机构
	温度	铂电阻温度计	AI-501	无
	外压失稳测试罐压力	压力传感器	AI-501	无
