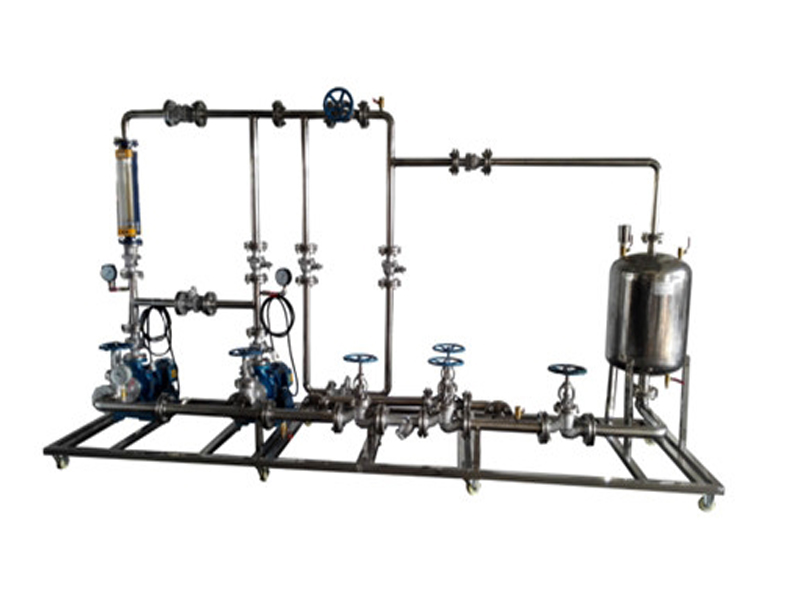

ZL-HG24型化工管路拆装实训装置

分项	化工管路拆装实训装置说明
装置功能	1．强化手动操作技能训练。 2．考察学生全面分析系统、辨别正误和迅速决策等能力，在实践中结合了识图能力、出具规范清单、安全操作等各项理论功底的考察。 3．配套流体输送机械、化工仪表和机械制图等多门课程的教学实践，如管件识辨、流量计安装和四大化工参量的安装、检测、显示等。 4.本装置能进行双泵串并联两种不同安装及操作运行。
设计参数	液体流量：0～8m3/h。液体温度：常温。
公用设施	水：装置自带贮水箱，实验前用清洁水源灌注满，实验过程中可循环使用，实验结束后排空即可。电：电压AC380V，功率3KW，三相四线制（三火线一零线）。每个实验室需配置1~2个接地点（安全地及信号地）。气：无。实验物料：清洁自来水。
主要设备	水箱：不锈钢材质，带贮水排空底阀，进水管路设置专用接口。循环水泵：机械密封卧式连轴化工泵供电：三相380VAC ，功率：2.2KW。水泵进口管路：304不锈钢材质，DN50，配合法兰安装阀门及过滤器。水泵出口管路：304不锈钢材质，DN32及DN40，配合法兰安装阀门。回流管路：304不锈钢材质，DN25。安全泄压管路：304不锈钢材质，DN25。灌泵管路：304不锈钢材质，专用灌泵管路，方便操作检验。耐压测试管路：304不锈钢材质，专用管路耐压测试接口。电源设备：布线槽，带漏电保护的空气开关盒。设备尺寸：3500x600x2200 mm (长x宽x高)。耗材一套：螺栓螺母、法兰密封垫、活接密封垫等。辅助工具：套筒扳手、橡皮锤、木榔头、铁榔头、螺丝刀、开口扳手、活头扳手。
测控组成	变量	检测机构	显示机构	执行机构
	离心泵进口压力	压力表，精度：1.5%FS	压力表就地显示	无
	离心泵出口压力	压力表，精度：1.5%FS	压力表就地显示	管路出口阀（手动）
	流体流量	玻璃转子流量计，精度：4%FS	流量计就地显示	管路出口阀（手动）
	流体温度	双金属温度计，精度：1.5%FS	温度计就地显示	无
