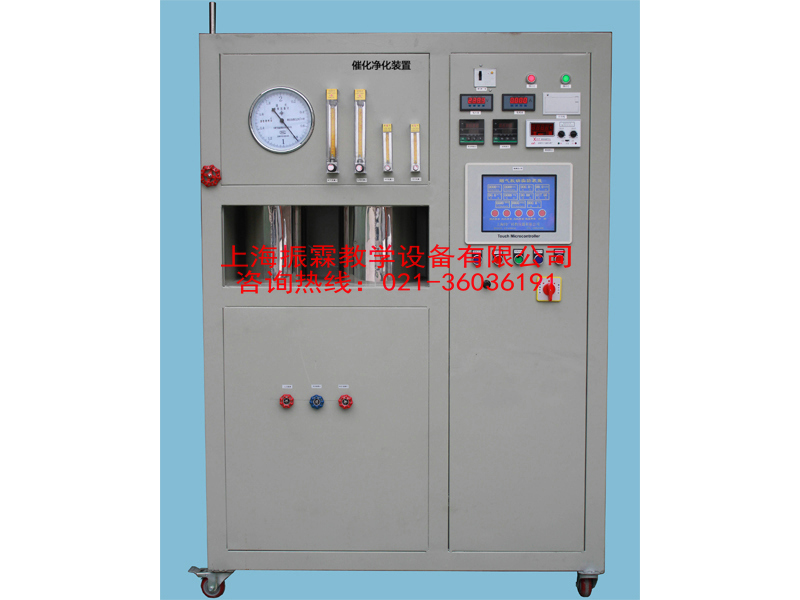

一、数据采集催化净化装置（全套不锈钢）的功能特点：

　　催化转化是气态污染物控制的主要方法之一。目前烟气脱硝主要是通过通过选择性催化还原方法来进行的，即通过催化剂的作用通过向烟气中施压合适比例的氨将NO还原转化为无害的N2和水。本实验装置采用实验室专用的小型固定床不锈钢管式催化反应器，该反应器中催化剂装卸方便，催化反应恒温区长、操作简单，适于气固相催化反应、催化剂评价与工艺条件选择以及宏观动力学实验。除主要用于烟气催化还原脱硝教学试验外，通过适当改造，还可进行气态污染物的催化氧化教学实验。装置设有进气与尾气取样口，可通过注射器或气袋取样分析。

二、数据采集催化净化装置（全套不锈钢）的主要参数：

　　1、304不锈钢反应器内径Ø50mm、长度600mm、

　　2、控温精度：±0.2%FS、

　　3、反应炉分三段控温、

　　4、加热功率各1.5KW、

　　5、最高使用温度700℃、

　　6、预热器加热功率0.5KW、

　　7、装置外形尺寸：长1400mm×宽450mm×高1650mm、

　　8、工作电源：AC220V±10%、50Hz，单相三线制，功率2500W;安全保护：具有接地保护、漏电保护、过流保护;

　　9、电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘等特点，布线整齐，安装可靠，便于查找、维修和调换线路;

三、数据采集催化净化装置（全套不锈钢）的主要配置：

　　1、在线进、出气体浓度检测系统各1套(瑞士进口NO传感器)2只：4-20MA输出、测量范围0-2000PPM,分辨率1PPM、测量范围0-2000PPM,分辨率1PPM;

　　2、在线风压、风量及风速检测系统1套：压力传感器1套：316L不锈钢壳体，远传显示，量程0-10Kpa、输出4-20MA;风量、风速测量精度：±1%;

　　3、风管内在线温度、湿度检测系统1套：远传显示、温度量程-40-100℃、湿度量程0-100RH%、输出4-20MA(4线制)、供电9-36VDC;

　　4、采用10.4寸彩色液晶触摸屏、微型打印机1套：热敏打印、打印速度50mm/s(MAX)、分辨率8点/mm和384点/行、有效打印宽带48mm;

　　5、计算机通讯接口、实时记录历史数据和实时曲线、数据处理软件：

　　6、304不锈钢管式催化反应器1套，内径30mm;长500mm;最高使用压力0.30MPa，加热功率2kw，三段加热，最高使用温度700℃;含热电偶1只、

　　7、加热控温系统2套：温度显示精度为1℃，温场稳定度±5℃，升温速率1~20℃、

　　8、预热器 1套、304不锈钢材质;功率：1500W、

　　9、气体预热装置1套：304不锈钢材质;信号转换显示器 1套、

　　10、冷却器1个、304不锈钢材质;温度传感器1批、

　　11、气体混合器1套、气液分离器1套、专用气体人工取样口2个;

　　12、NO气体与吕钢瓶(8L气)1套、含不锈钢减压器2只、

　　13、还原催化剂1套：催化剂基材主要由TiO2、V2O5、WO3等构成，催化剂使用寿命≥16000h;

　　14、质量流量控制器1套(一氧化氮)：流量0～100SCCM、输入输出信号4～20mA;

　　15、电压表与电流表4只、

　　16、气泵1台：功率：20 W、最大气量：6L/min、

　　17、气体流量计2只、(测量范围：LZB-10、量程:60～600L/ h)

　　18、漏电保护开关1只(正泰)、带灯自锁按钮开关、

　　19、304不锈钢管路及控制球阀、弯头，快速连接件;规格：Ø 20、

　　20、大型仪表控制柜1套、(万向轮及禁锢脚)长1400mm×宽450mm×高1650mm。

四、数据采集催化净化装置（全套不锈钢）的软件组成：

　　公司提供与本装置的实物配套使用3D交互式动态仿真软件1套、(虚拟实训系统)。

　　⑴、3D软件界面并有工具栏项目内容：⑵、3D仿真演示软件与设备使用内容完全一致;⑶、3D仿真软件屏幕大小尺寸可以编程;⑷、整套软件与设备实验过程流程动画。
