一、数据采集重力沉降室的原理：

　　重力沉降室是一种最古老最简易的除尘装置。其原理是当含尘气体进入空室后，利用尘粒自身重力作用使之自然沉降，从而与气流分离。这种除尘装置的主要优点是结构简单，价格低廉，耗能少，适用于净化那些密度大、粒径粗的粉尘。对于30~50μm的粉尘，去除效率可达60%~80%，但对于小于5μm的粉尘，净化效率几乎等于零。目前仅能作为高效除尘器的预处理装置。本实验系统主要用于演示重力沉降过程的原理。

二、数据采集重力沉降室的主要技术参数及指标：

　　1、环境温度：5℃～40℃、

　　2、最大气体流量=50-200m3/h

　　3、粒径大于30~50μm的粉尘，除尘效率：60%~80%

　　4、压力损失约：50~130Pa

　　5、气流速度：0.8~6m/s

　　6、沉降室长×宽×高=900mm×500 mm×550mm

　　7、装置总外形尺寸：长×宽×高=2000mm×500 mm×1500mm

　　8、电源 220V单相三线制 功率1300W

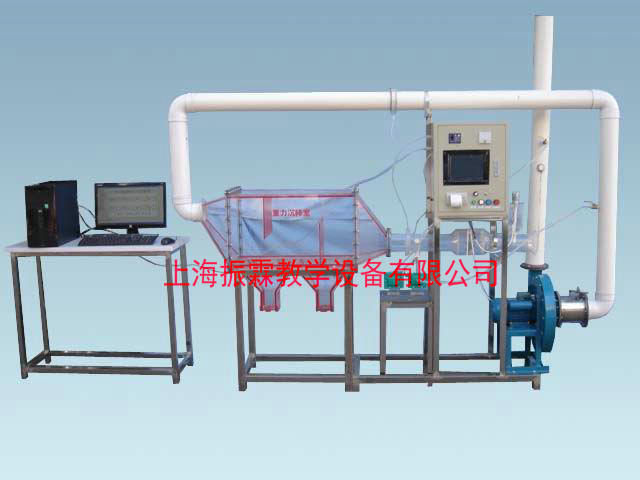

三、数据采集重力沉降室的主要配置：

　　1、在线进、出粉尘浓度检测系统(日本进口传感器)2套：4-20MA输出、测量范围0-2000PPM,分辨率1PPM、测量范围0-2000PPM,分辨率1PPM;

　　2、在线风压、风量及风速检测系统1套：压力传感器1套：远传显示，量程0-10Kpa、输出4-20MA;风量、风速测量精度：±1%;

　　3、风管内在线温度、湿度检测系统1套：远传显示、温度量程-40-100℃、湿度量程0-100RH%、输出4-20MA(4线制)、供电9-36VDC;

　　4、采用10.4寸彩色液晶触摸屏、微型打印机1套：热敏打印、打印速度50mm/s(MAX)、分辨率8点/mm和384点/行、有效打印宽带48mm;

　　5、计算机通讯接口、实时记录历史数据和实时曲线、数据处理软件：

　　6、重力沉降室1套、透明有机玻璃材质、壁厚10mm、含卸除灰尘装置;

　　7、有机玻璃粉尘自动加料装置1套：立式加料;

　　8、气尘静态混合器1套：采用箱式静态混合器;

　　9、人工监测进出口2组、测压环2组、透明测压软管1批;

　　10、离心通风机1台：电源电压：220V、功率1.1Kw、转速2900r/min;

　　11、变频器1套：控制风机转矩调节风量大小;

　　12、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器、带灯自锁按钮开关、

　　13、 Ø 110连接管路及控制球阀

　　14、不锈钢框架实验台(38mm×38mm不锈钢方管、配脚轮均为万向轮带禁锢脚)等组成。

四、数据采集重力沉降室的软件组成：

　　公司提供与本装置的实物配套使用3D交互式动态仿真软件1套、(虚拟实训系统)。

　　⑴、3D软件界面并有工具栏项目内容：⑵、3D仿真演示软件与设备使用内容完全一致;⑶、3D仿真软件屏幕大小尺寸可以编程;⑷、整套软件与设备实验过程流程动画。
