一、数据采集泡沫除尘器的原理 、用途及特点：

　　泡沫除尘器是洗涤塔中的一种，在塔内装有筛板和挡水板。液体由塔上部喷入，含尘气体由下部进入除尘器，当含尘气体通过筛板时，气体中的一部分粉尘在泡沫层中被除去，而另一部分粉尘则被筛板泄露液所捕集。它是通过气液两相的充分接触而达到除尘目的。该设备与其他设备相比，具有处理能量大，操作方便稳定，整套系统占地面积小，净化效率高，设备阻力损失小，耗能省等优点。除用于除尘外，还可通过选择合适的吸收剂而用于气体的吸收操作过程。

　　本设备可作为泡沫除尘净化实验原理演示装置。

二、数据采集泡沫除尘器的技术指标及参数：

　　1、工作环境温度：5℃～40℃

　　2、气体流量=50-200m3/h，

　　3、液气比0.5~1.8L/m3

　　4、除尘器塔径、250 mm

　　5、除尘器塔高、1600 mm

　　6、装置外形尺寸：长2100mm宽500mm高2200mm、

　　7、工作电源：AC220V±10%、50Hz，单相三线制，功率1500W;安全保护：具有接地保护、漏电保护、过流保护;

　　8、电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘等特点，布线整齐，安装可靠，便于查找、维修和调换线路;、

三、数据采集泡沫除尘器的主要配置：

　　1、在线进、出粉尘浓度检测系统(日本进口传感器)2套：4-20MA输出、测量范围0-2000PPM,分辨率1PPM、测量范围0-2000PPM,分辨率1PPM;

　　2、在线风压、风量及风速检测系统1套：压力传感器1套：远传显示，量程0-10Kpa、输出4-20MA;风量、风速测量精度：±1%;

　　3、风管内在线温度、湿度检测系统1套：远传显示、温度量程-40-100℃、湿度量程0-100RH%、输出4-20MA(4线制)、供电9-36VDC;

　　4、采用10.4寸彩色液晶触摸屏、微型打印机1套：热敏打印、打印速度50mm/s(MAX)、分辨率8点/mm和384点/行、有效打印宽带48mm;

　　5、计算机通讯接口、实时记录历史数据和实时曲线、数据处理软件：

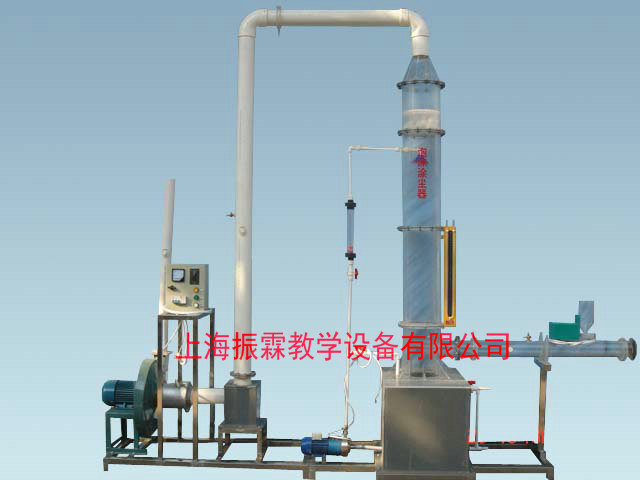

　　6、泡沫除尘器1套、透明有机玻璃材质、壁厚6mm、含卸除灰尘装置;

　　7、1贮液箱1只、白色PP板材质、厚度10mm，500×500×500mm、底板上安装有放空阀，方便将水排净;

　　8、流量测量与调节：进水流量计1只：量程60~600L/h;

　　9、防腐蚀提升磁力水泵1台、流量：27～32(L/min)、扬程：3.1～4.3(m)功率30W;

　　10、有机玻璃粉尘自动加料装置1套：立式加料;

　　11、气尘静态混合器1套：采用箱式静态混合器;

　　12、人工监测进出口2组、测压环2组、透明测压软管1批;

　　13、离心通风机1台：电源电压：220V、功率1.1Kw、转速2900r/min;

　　14、变频器1套：控制风机转矩调节风量大小;

　　15、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器、带灯自锁按钮开关、

　　16、 Ø 110连接管路及控制球阀

　　17、不锈钢框架实验台(38mm×38mm不锈钢方管、配脚轮均为万向轮带禁锢脚)等组成。
