一、数据采集湿法袋式除尘器的原理 、用途及特点：

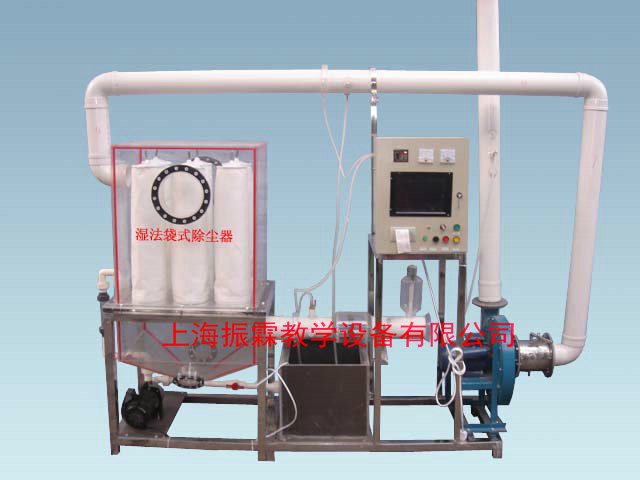

　　布袋除尘器由于其高效稳定除尘效果目前正得到越来越广泛的应用。一些研究者尝试扩大布袋除尘器的应用领域如脱硫除尘一体化，湿式布袋除尘器就是其中的一种。其结构型式与普通布袋除尘器类似，不同处在于采用液体冲洗清灰，设想的功能是提高布袋除尘器对高温气体的应对能力，同时洗涤去除气体中的一些有害组分。本设备为湿式布袋净化实验原理演示装置。

二、数据采集湿法袋式除尘器的技术指标及参数：

　　1、使用环境温度：5℃～40℃、

　　2、气体流动方式为内滤逆流式，动力装置布置为负压式。

　　3、处理气量 50-250m3/h，除尘效率：>98%，风压为280mmH2O

　　4、装置共有6个滤袋，过滤速度为1m/min。滤袋材质为：涤纶针刺毡覆膜滤袋、滤袋过滤面积、0.35平方米、Φ160×700 mm、滤袋为内滤式、

　　5、装置总体尺寸：长×宽×高=2300mm×600mm×1800mm

　　6、装置主体结构为有机玻璃制成。

　　7、工作电源：AC220V±10%、50Hz，单相三线制，功率1500W;安全保护：具有接地保护、漏电保护、过流保护;

　　8、电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘等特点，布线整齐，安装可靠，便于查找、维修和调换线路;、

三、数据采集湿法袋式除尘器的主要配置：

　　1、在线进、出粉尘浓度检测系统(日本进口传感器)2套：4-20MA输出、测量范围0-2000PPM,分辨率1PPM、测量范围0-2000PPM,分辨率1PPM;

　　2、在线风压、风量及风速检测系统1套：压力传感器1套：远传显示，量程0-10Kpa、输出4-20MA;风量、风速测量精度：±1%;

　　3、风管内在线温度、湿度检测系统1套：远传显示、温度量程-40-100℃、湿度量程0-100RH%、输出4-20MA(4线制)、供电9-36VDC;

　　4、采用10.4寸彩色液晶触摸屏、微型打印机1套：热敏打印、打印速度50mm/s(MAX)、分辨率8点/mm和384点/行、有效打印宽带48mm;

　　5、计算机通讯接口、实时记录历史数据和实时曲线、数据处理软件：

　　6、湿法除尘器1套、透明有机玻璃材质、壁厚10mm、含卸除灰尘装置;

　　7、滤袋6个：(过滤速度为1m/min。滤袋材质为：涤纶针刺毡覆膜滤袋、滤袋过滤面积、0.35平方米、Ø 160×700 mm、滤袋为内滤式)

　　8、1贮液箱1只、白色PP板材质、厚度10mm，500×500×500mm、底板上安装有放空阀，方便将水排净;

　　9、流量测量与调节：进水流量计1只：量程100~1000L/h;

　　10、防腐蚀提升磁力水泵1台、流量：27～32(L/min)、扬程：3.1～4.3(m)功率30W;

　　11、有机玻璃粉尘自动加料装置1套：立式加料;

　　12、气尘静态混合器1套：采用箱式静态混合器;

　　13、人工监测进出口2组、测压环2组、透明测压软管1批;

　　14、离心通风机1台：电源电压：220V、功率1.1Kw、转速2900r/min;

　　15、变频器1套：控制风机转矩调节风量大小;

　　16、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器、带灯自锁按钮开关、

　　17、 Ø 110连接管路及控制球阀

　　18、不锈钢框架实验台(38mm×38mm不锈钢方管、配脚轮均为万向轮带禁锢脚)等组成。
