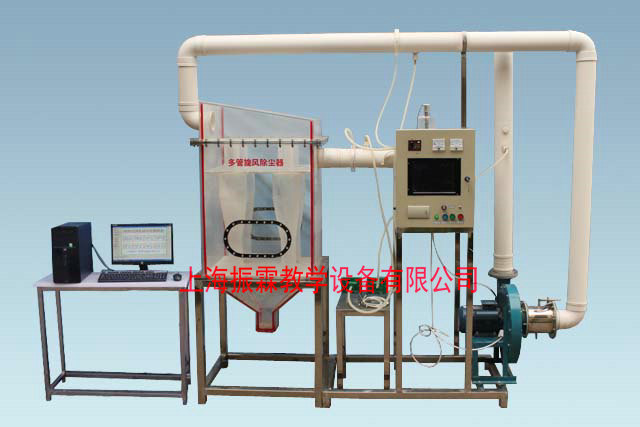

一、多管旋风除尘器(4管)的原理、用途及特点：

　　多管旋风除尘器系利用含尘气体的流动速度，使气流在除尘装置内沿某一定方向作连续旋转运动，粒子在随气流的旋转中获得离心力，导致粒子从气流中分离出来。多管旋风除尘器具有结构简单、造价低、设备维护修理方便的优点，而且可用于高温含尘烟气的净化，也可用其回收有价值的粉尘。本实验系统主要用于演示多管旋风除尘过程的原理。

二、多管旋风除尘器(4管)的主要参数：

　　1、风量：300~700m3/h;

　　2、入口气体含尘浓度：<50g/ m3

　　3、除尘效率：70%~80%;

　　4、压力降：<2000Pa;

　　5、装置外形尺寸：长2300mm宽500mm高1900mm、

　　6、工作电源：AC220V±10%、50Hz，单相三线制，功率1500W;安全保护：具有接地保护、漏电保护、过流保护;

　　7、电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘等特点，布线整齐，安装可靠，便于查找、维修和调换线路;

三、多管旋风除尘器(4管)的主要配置：

　　1、旋风除尘器外形1套、透明有机玻璃材质、壁厚10mm、长600mm宽600mm高800mm、含卸除灰尘装置;

　　2、多管旋风除尘器4套、透明有机玻璃材质、壁厚5mm、

　　3、有机玻璃粉尘自动加料装置1套：立式加料;

　　4、气尘静态混合器1套：采用箱式静态混合器;

　　5、U形压力计1个、人工监测进出口2组、测压环2组、透明测压软管1批;

　　6、离心通风机1台：电源电压：220V、功率1.1Kw、转速2900r/min;

　　7、变频器1套：控制风机转矩调节风量大小;

　　8、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器、带灯自锁按钮开关、

　　9、 Ø 110连接管路及控制球阀

　　10、不锈钢框架实验台(38mm×38mm不锈钢方管、配脚轮均为万向轮带禁锢脚)等组成。

四、多管旋风除尘器(4管)的软件组成：

　　公司提供与本装置的实物配套使用3D交互式动态仿真软件1套、(虚拟实训系统)。

　　⑴、3D软件界面并有工具栏项目内容：⑵、3D仿真演示软件与设备使用内容完全一致;⑶、3D仿真软件屏幕大小尺寸可以编程;⑷、整套软件与设备实验过程流程动画。
