一、板式静电除尘器的原理、用途及特点：

　　电除尘器的除尘原理是使含尘气体的粉尘微粒，在高压静电场中荷电，荷电尘粒在电场的作用下，趋向集尘极，带负电荷的尘粒与集尘极接触后粘附于集尘极表面上，为数很少带电荷尘粒沉积在截面很小的放电极上。然后借助于振打装置使集尘极抖动，将尘粒振脱而落到除尘器的集灰斗内，达到收尘目的。板式电除尘器模型具有较高的除尘效率，适于教学使用，易于操作，方便演示。其特点：该除尘器气流均布;壳体结构、振打消灰简单;处理烟尘颗粒范围广;对烟尘的含尘浓度适应性好;压力损失小;能耗低;耐高温及腐蚀;捕集效率高;容易自动化控制;运行费用低;维护管理方便。

二、板式静电除尘器的主要技术参数及指标：

　　1、电场电压：0～30KV、

　　2、处理气量：50-200m3/h

　　3、电晕极有效驱进速度：100mm/s、

　　4、通道数：3个、

　　5、断面气流速度：1.0m/s

　　6、入口气体的含尘浓度：<30g/m3

　　7、除尘效率：95%、

　　8、压力降：<200Pa、

　　9、装置外形尺寸：长2200mm宽500mm高1700mm、

　　10、机械振打频率50次/分钟;

　　11、工作电源：AC220V±10%、50Hz，单相三线制，功率1500W;安全保护：具有接地保护、漏电保护、过流保护;

　　12、电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘等特点，布线整齐，安装可靠，便于查找、维修和调换线路;

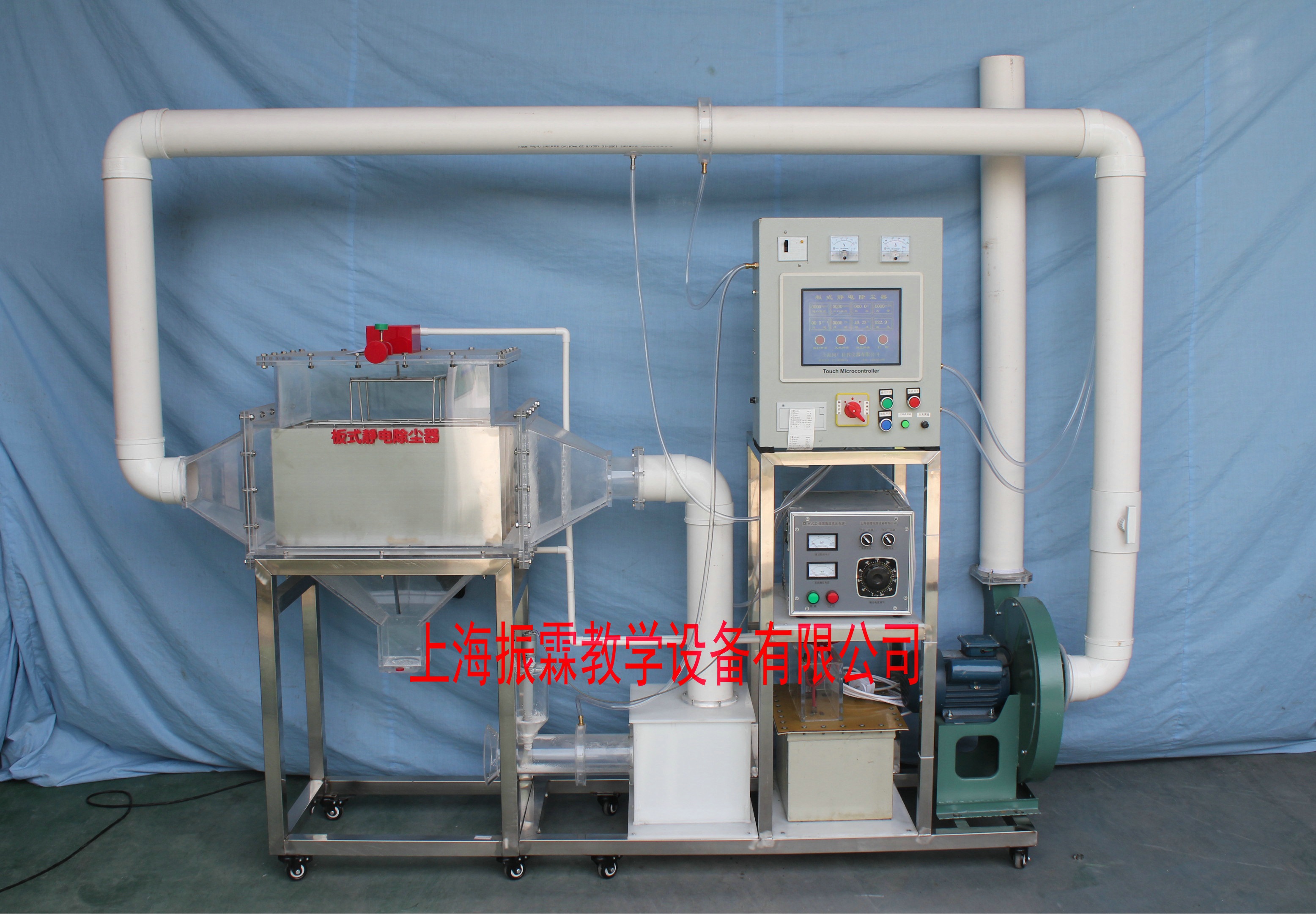

三、板式静电除尘器的主要配置：

　　1、静电除尘器1套：透明有机玻璃材质、厚度10mm，振打装置1套：含振动电机1套、

　　2、高压静电电源1套：含变压器1台、能显示电压和电流，纹波小、储能低和高稳定度、高可靠性，负载端短路时电源具有自动断电复位输出电压清零功能，能更好的保护人生安全和增加设备使用寿命;

　　3、集尘极电晕极1套：Z形芒刺;

　　4、气尘静态混合器1套：采用箱式静态混合器;

　　5、人工监测进出口2组、测压点2组、透明测压软管1批;

　　6、有机玻璃粉尘自动加料装置1套、有机玻璃卸除灰尘装置1套;

　　7、离心通风机1台：(电压：220V、功率1.1Kw、转速2900r/min)、、

　　8、变频器1套：控制风机转矩调节风量大小;

　　9、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器、带灯自锁按钮开关、

　　10、 Ø 110连接管路及控制球阀

　　11、不锈钢框架实验台(38mm×38mm不锈钢方管、配脚轮均为万向轮带禁锢脚)等组成。

四、板式静电除尘器的软件组成：

　　公司提供与本装置的实物配套使用3D交互式动态仿真软件1套、(虚拟实训系统)。

　　⑴、3D软件界面并有工具栏项目内容：⑵、3D仿真演示软件与设备使用内容完全一致;⑶、3D仿真软件屏幕大小尺寸可以编程;⑷、整套软件与设备实验过程流程动画。
