一、沉淀池的作用与种类：

　　沉淀池是分离悬浮物的一种常用处理构筑物。

　　用于生物处理法中作预处理的称为初次沉淀池。对于一般的城市污水，初次沉淀池可以去除约30%的BOD5与55%的悬浮物。设置在生物处理构筑物后的称为二次沉淀池，是生物处理工艺中的一个组成部分。

　　沉淀池常按水流方向来区分为竖流式、幅流式、平流式三种。设计时初沉池、二沉池可任意选用。小型污水厂采用竖流式较多，中型采用平流式，大型采用幅流式。

二、竖流式沉淀池装置的构造及特征：

　　竖流式沉淀池的表面多呈圆形，也有采用方形和多角形的。直径或边长一般在8m以下，多介于4～7m之间。沉淀区上部呈圆柱状的部分为沉淀区，下部呈截头圆锥状的部分为污泥区，在二区之间有缓冲层0.3m

三、竖流式沉淀池装置的主要技术指标及参数：

　　1、环境温度：5℃～40℃

　　2、处理水量：按设计水量为Q，池的容积为0.5～1.5Q;

　　3、表面负荷：2～3.6m3/h·m2;

　　4、中心导流管流速：100mm/s;

　　5、中央导流管出口处：H=1.36d，喇叭口d1=1.35d，反射板d1=1.3 d1，角锥17°。

　　6、沉淀池尺寸：Ø350mm×500mm、

　　7、外形尺寸：700mm×400mm×1400mm、

　　8、电源 220V 功率300W、

四、竖流式沉淀池装置的主要配置：

　　1、竖流式沉淀池1套：透明有机玻璃材质、厚度8mm，包括池体、进水管、出水管、出水堰等;

　　2、原水箱和清水箱1只：白色PP板、厚度10mm，底板上安装有放空阀，方便将水排净;

　　3、原水箱配电机搅拌1台、304不锈钢搅拌桨1套;(功率25W、转速90rpm)、

　　4、防腐蚀进水泵1台：流量：27～32(L/min)、扬程：3.1～4.3(m)、

　　5、流量测量与调节：进水流量计1个(量程60-600L/H);

　　6、电机刮渣装置1套(功率25W、转速30rpm)、

　　7、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器、电压表、带锁按钮开关、线管等组成，

　　8、配套UPVC连接管道和阀门(中财品牌)。

　　9、不锈钢框架实验台(30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚)等组成。

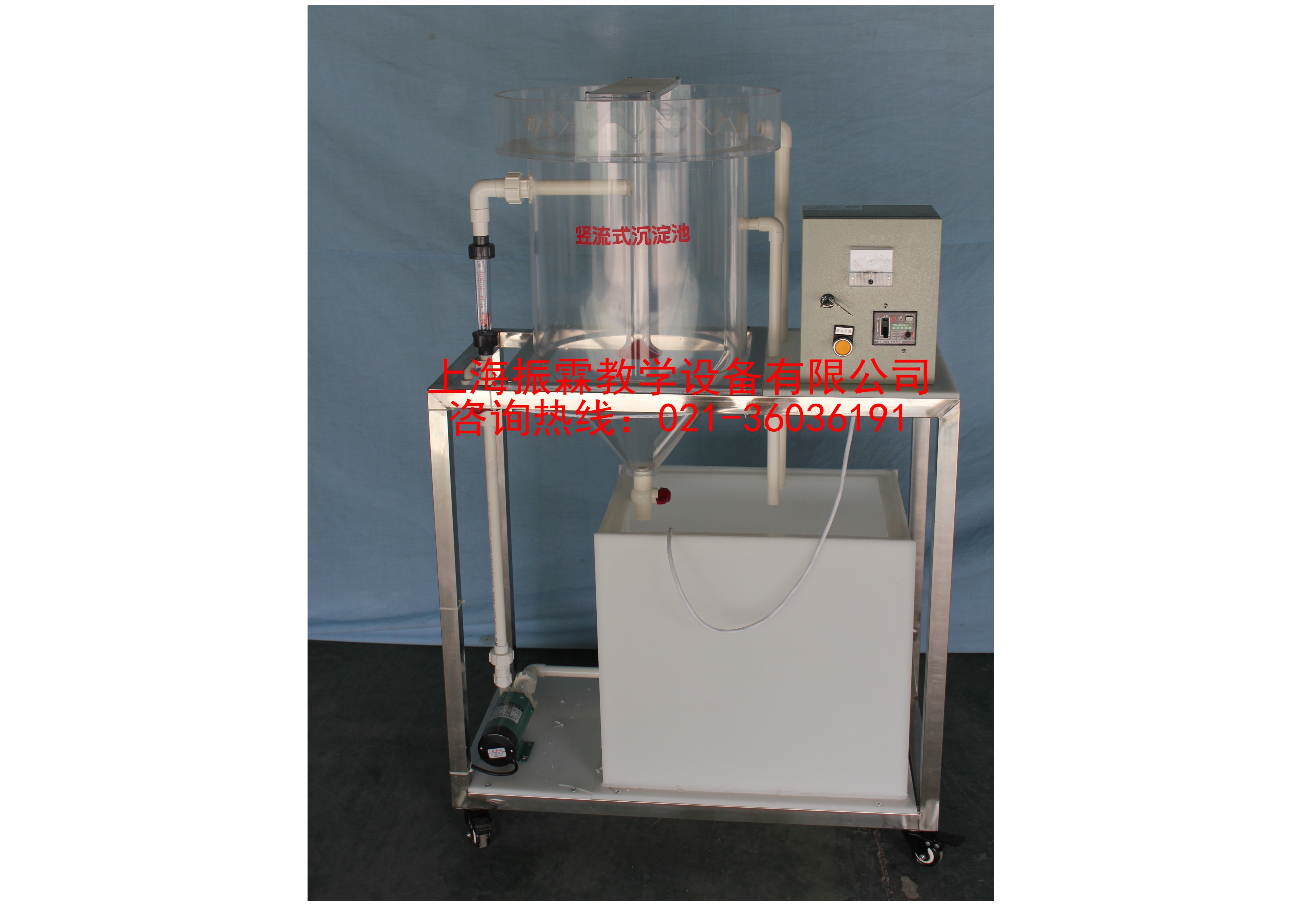

　　有机玻璃竖流式沉淀池的全部组成，配白色PE材质水箱1只、防腐蚀磁力提升进水泵1台、进水液体流量计1只、电控制箱1只、漏电保护开关、按钮开关、连接管道和球阀、不锈钢支架等组成。

五、竖流式沉淀池装置的软件组成：

　　公司提供与本装置的实物配套使用3D交互式动态仿真软件1套、(虚拟实训系统)。

　　⑴、3D软件界面并有工具栏项目内容：⑵、3D仿真演示软件与设备使用内容完全一致;⑶、3D仿真软件屏幕大小尺寸可以编程;⑷、整套软件与设备实验过程流程动画。
