一、集成膜过滤与反渗透设备的实验目的：

　　1、加深对本工艺的处理方法理解。

　　2、掌握本工艺运转的性能和测试第一手技术数据，将可靠资料用到生产中去。

　　3、使运行者能提高理论和实践知识。

二、集成膜过滤与反渗透设备的实验原理：

　　本装置前面是混凝、砂过滤。

　　天然水、污水中存在大量胶体颗粒(也称SS)，是使水产生浑浊的一个重要原因，胶体颗粒靠自然沉淀是不能除去的。

　　水中的胶体颗粒，主要是带负电的黏土颗粒。胶粒间的静电斥力、胶粒间的布朗运动及胶粒表面的水化作用，使得胶粒具有分散稳定性，三者中以静电斥力影响最大。向水中投加混凝剂能提供大量的正离子，压缩胶团的扩散，使ζ电位降低、静电斥力减小。此时，布朗运动由稳定因素转变为不稳定因素。也有利于胶粒的吸附凝聚。总之投加混凝剂直至形成较大的矾花的过程叫混凝。

　　砂滤柱中的石灰砂滤料层，粒径为0.3～2mm，能截留粒径远比滤料孔隙小的水中矾花和杂质。当过滤水头损失达到最大允许水头损失时，滤柱就需进行反冲。反冲周期是没有固定时间的，视水的浊度高低而定。

　　集成膜它的原理很简单，大都用聚丙烯中空纤维膜及芳香族聚酰胺RO膜来过滤水，水质越好，电能就越大。 膜的过滤是美国技术。

三、集成膜过滤与反渗透设备的主要技术指标及参数：

　　1、环境温度： 5～40℃

　　2、处理水量： 150～200L/h

　　3、CODCY 进水： 300～500mg/L 出水： 15～30mg/L

　　4、BOD5 进水： 100～250mg/L 出水： 10～20mg/L

　　5、浊度 进水： 50º～200º 十 出水： 1º～5º

　　6、SS悬浮物 进水：50～100mg/L 出水： 0.5～1mg/L

　　7、PH值： 6.5～8.5

　　8、装置外形尺寸：2800mm×600mm×1700mm、

　　9、工作电源：AC220V±10%、50Hz，单相三线制，功率1500W，安全保护：具有接地保护、漏电保护、过流保护

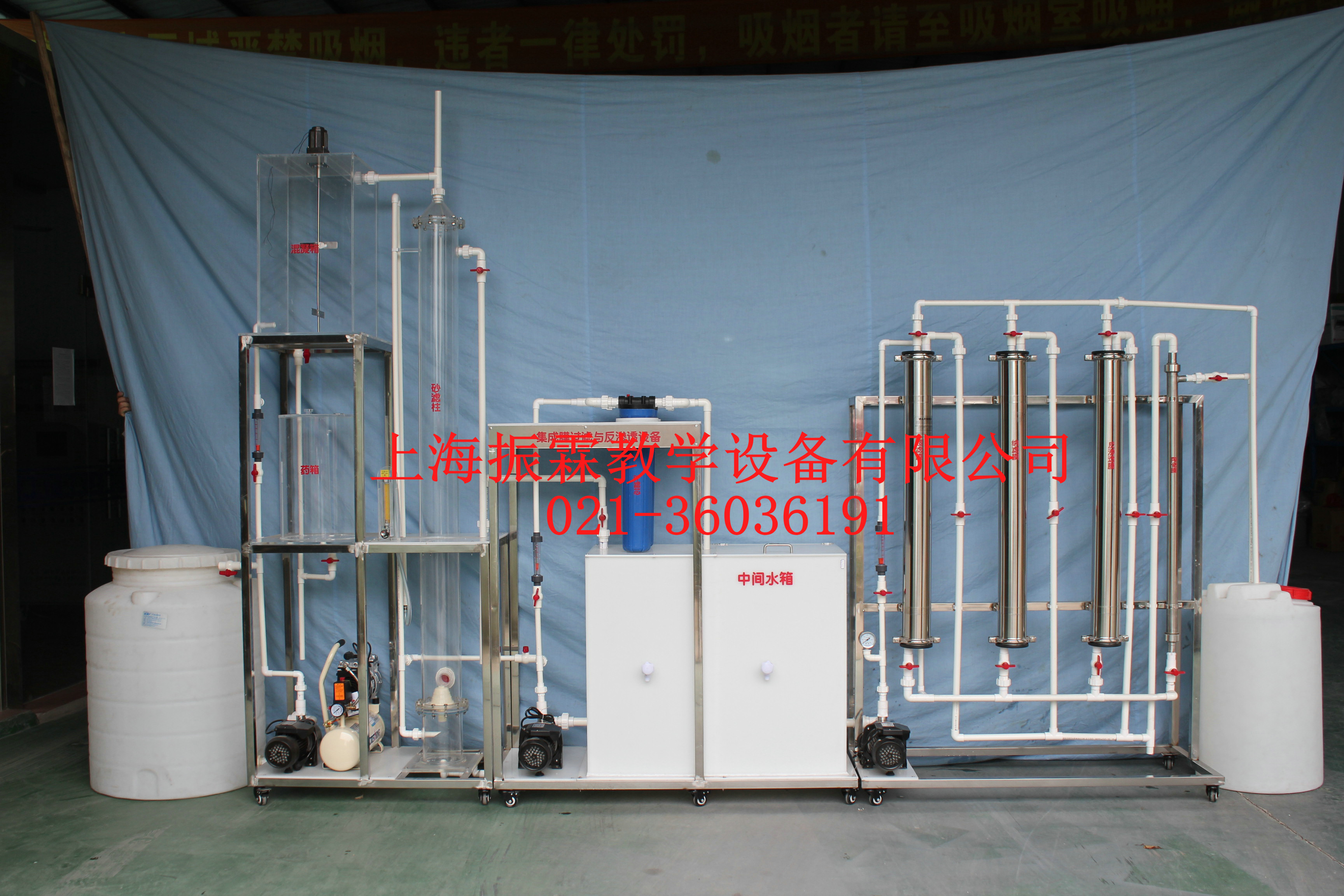

四、集成膜过滤与反渗透设备的主要配置：

　　1、原水箱1只：白色PP板材质、厚度8mm，规格Ø700mm×900mm、250L底板上安装有放空阀，方便将水排净;

　　2、中间水箱1只：白色PP板材质、厚度10mm，规格700mm×500mm×700mm，底板上安装有放空阀，方便将水排净;

　　3、清水箱1只：白色PP板材质、厚度8mm，规格Ø500mm×700mm，80L底板上安装有放空阀，方便将水排净;

　　4、配原水箱搅拌电机1台、304不锈钢搅拌桨1套;(功率25W、转速120rpm)、(含调速器1只)1、5、混凝箱1套、透明有机玻璃材质、壁厚10mm，300×300×450mm、含电机搅拌装置1套;(功率6W、转速150rpm、含调速器1只)、

　　6、砂滤柱1套、含填料1批、透明有机玻璃材质、壁厚8mm，规格：Ø 150×1800mm;含曝气装置1套、

　　7、中空纤维超滤膜1根、规格HM90;UF4040、Ø100mm×1000mm、

　　8、钠滤复合膜1根、规格1900GDP ESNA2-4040、Ø100mm×1000mm、

　　9、反渗透复合膜1根、规格2300GDP ESPA1-4040、Ø100mm×1000mm、

　　10、陶瓷膜 1根、规格Ø50mm×1000mm、

　　11、304不锈钢水泵3台、电源：220 V，功率370W，

　　12、空气压缩机1台(电源 220V 、功率550W、最大气量：36L/min、气量容积8L)、

　　12、流量测量与调节：转子流量计3只、(0.06～0.6m3/h)

　　13、流量测量与调节：气体流量计1只、(LZB-10、量程250~2500L/h)

　　14、加药计量蠕动泵1台、流量范围：0.008-460mL/min、配有机玻璃加药箱1只、

　　15、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器、电压表、带锁按钮开关、线管等组成，

　　16、配套UPVC连接管道和阀门(中财品牌)。

　　17、不锈钢框架实验台(30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚)等组成。

五、集成膜过滤与反渗透设备的软件组成：

　　公司提供与本装置的实物配套使用3D交互式动态仿真软件1套、(虚拟实训系统)。

　　⑴、3D软件界面并有工具栏项目内容：⑵、3D仿真演示软件与设备使用内容完全一致;⑶、3D仿真软件屏幕大小尺寸可以编程;⑷、整套软件与设备实验过程流程动画。
