一、城市生活废水处理实验装置(自动控制)的 实验原理和目的：

　　生活废水处理通常需要在一个流程中同时完成脱氮除磷的功效。该实验的主体工艺包含厌氧区、缺氧区、好氧区，废水在厌氧区进行磷释放及氨化，在缺氧区进行脱氮，而在好氧区则发生磷吸收、硝化以及去除BOD，整套流程能够同时达到降解有机物污染物，脱氮、除磷的功效，使得出水达标排放。

　　通过本次实验，希望达到以下目的：

　　1、 掌握生活废水处理的基本操作过程;

　　2、 加深理解该实验的原理;

　　3、 了解该实验的工艺流程、技术参数，提高学生的理论和实践知识。

二、城市生活废水处理实验装置(自动控制)的主要技术指标及参数：

　　1、环境温度：5℃～40℃

　　2、处理水量：50～120L/h

　　3、调节池： HRT 2～5h

　　4、斜板隔油池：HRT 1～1.5h

　　5、厌氧池： HRT 2～4h

　　6、缺氧池： HRT 2～4h

　　7、好氧池： HRT 2～5h

　　8、二沉池： HRT 1.5～3h

　　9、浓缩池：

　　10、污泥消化池：

　　11、进水水质： CODcr 400～800mg/L 出水水质： CODcr40～80mg/L

　　12、进水水质： BOD5 200～400mg/L 出水水质： BOD5 15～30mg/L

　　13、进水悬浮物：SS 150～200mg/L 出水悬浮物： SS 18～30mg/L

　　14、pH值：6.5～8.5

　　15、装置外形尺寸：10500mm×600mm×1800mm

　　16、工作电源：AC220V±10%、50Hz，单相三线制，功率2500W，安全保护：具有接地保护、漏电保护、过流保护

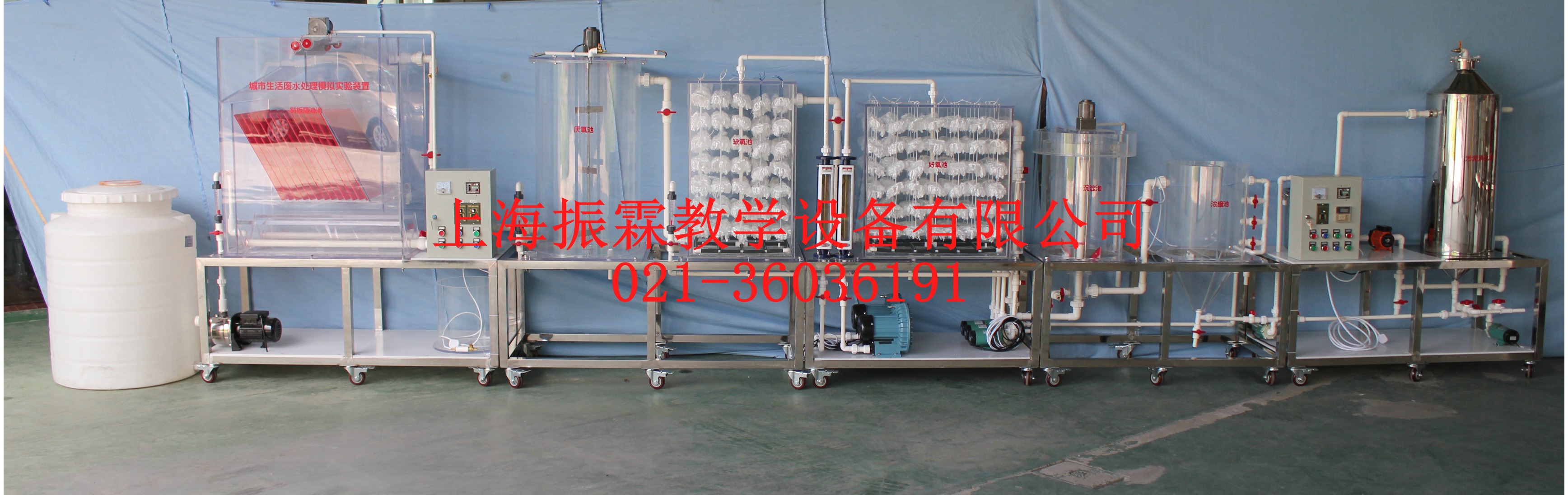

三、城市生活废水处理实验装置(自动控制)的主要配置：

　　1、调节水箱1只：白色聚乙烯材质、壁厚8mm，Ø 700×900mm;底板上安装有放空阀，方便将水排净;

　　2、清水箱1只：白色聚乙烯材质、壁厚8mm，Ø 700×900mm;底板上安装有放空阀，方便将水排净;

　　3、配调节水箱搅拌电机1台、304不锈钢搅拌桨1套;(功率25W、转速120rpm)、(含调速器1只)

　　4、防腐蚀提升磁力水泵1台、流量：27～32(L/min)、扬程：3.1～4.3(m)功率20W;

　　5、斜板隔油池处理1套：透明有机玻璃材质、壁厚10mm，700×500×1000mm;含刮油装置1套、

　　6、厌氧池处理1套、透明有机玻璃材质、壁厚9mm，Ø 450×900mm;带搅拌装置1套;

　　7、缺氧池处理1套、有机玻璃材质、厚度10mm，600×450×800mm;带曝气装置、半软性填料、

　　8、好氧池处理1套、有机玻璃材质、厚度10mm，700×450×700mm;带曝气装置、半软性填料、

　　9、辐流式沉淀池处理1套、有机玻璃材质、壁厚9mm，Ø 400×600mm;带搅拌装置1套;

　　10、角锥污泥浓缩池处理1套、有机玻璃材质、壁厚9mm，Ø 400×500mm;

　　11、304不锈钢污泥消化罐处理1套、温度控制系统1套、304不锈钢材质、壁厚2mm，Ø 350×1000mm;

　　12、304不锈钢板框式压滤机处理1套、(1规格Ø100、层数10、过滤压力(Kg/cm2)0.5、过滤介质(微孔滤膜)(um)0.8、水流量(T/h)1.5、电源三相380V)，

　　13、防腐蚀提升磁力水泵3台、流量：16～19(L/min)、扬程：2.7～3.4(m)功率20W;

　　14、空气压缩机1台(电源 220V、功率750W、排气量36L/min，压力0.4-0.8MPa;气量容积30L)

　　15、加药计量蠕动泵1台、流量范围：0.008-460mL/min、配有机玻璃加药箱1只、

　　16、防腐蚀回流泵水泵3台、流量：16～19(L/min)、扬程：2.7～3.4(m)功率20W;

　　17、流量测量与调节：进水液体流量计2个：量程25-250L/H，气体流量计1个：量程400~4000L/h;

　　18、可编程自动控制器1套、

　　19、实验台面(白色10mm厚PP板)、

　　20、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器、电压表、带锁按钮开关、线管等组成，

　　21、配套UPVC连接管道和阀门(中财品牌)。

　　22、不锈钢框架实验台(40mm×40mm不锈钢方管、配脚轮为万向轮带禁锢脚)等组成。

四、城市生活废水处理实验装置(自动控制)的软件组成：

　　公司提供与本装置的实物配套使用3D交互式动态仿真软件1套、(虚拟实训系统)。

　　⑴、3D软件界面并有工具栏项目内容：⑵、3D仿真演示软件与设备使用内容完全一致;⑶、3D仿真软件屏幕大小尺寸可以编程;⑷、整套软件与设备实验过程流程动画。
