一、水力循环澄清池装置的实验目的：

　　给水处理构筑物动态模型实验的目的是配合给水处理所讲授的相关内容，直观了解构筑物型式、内部构造、水在构筑物内的流动轨迹，加深对所学内容的理解。

　　通过本实验，希望达到下述目的：

　　1、通过实验，进一步了解水力循环澄清池的构造和工作原理;

　　2、通过观察矾花和悬浮层的形成，进一步明确悬浮层的作用和特点;

　　3、 熟悉水力循环澄清池运行的操作方法。

二、水力循环澄清池装置的主要技术指标及参数：

　　1、环境温度：5℃～40℃

　　2、处理水量：0.13～0.2L/h

　　3、水在池中停留时间：1～1.2h

　　4、原水流量：泥渣流量=1∶3～4

　　5、喷嘴流速：3～5m/s

　　6、设计进、出水浊度：

　　进水：浊度 80º～100º 出水：10º～20º

　　进水：pH值 6～8 出水：6～8、

　　7、有机玻璃澄清池尺寸：Ø400mm×500mm、

　　8、装置外形尺寸：800mm×500mm×1500mm、

　　9、工作电源：AC220V±10%、50Hz，单相三线制，功率200W，安全保护：具有接地保护、漏电保护、过流保护;

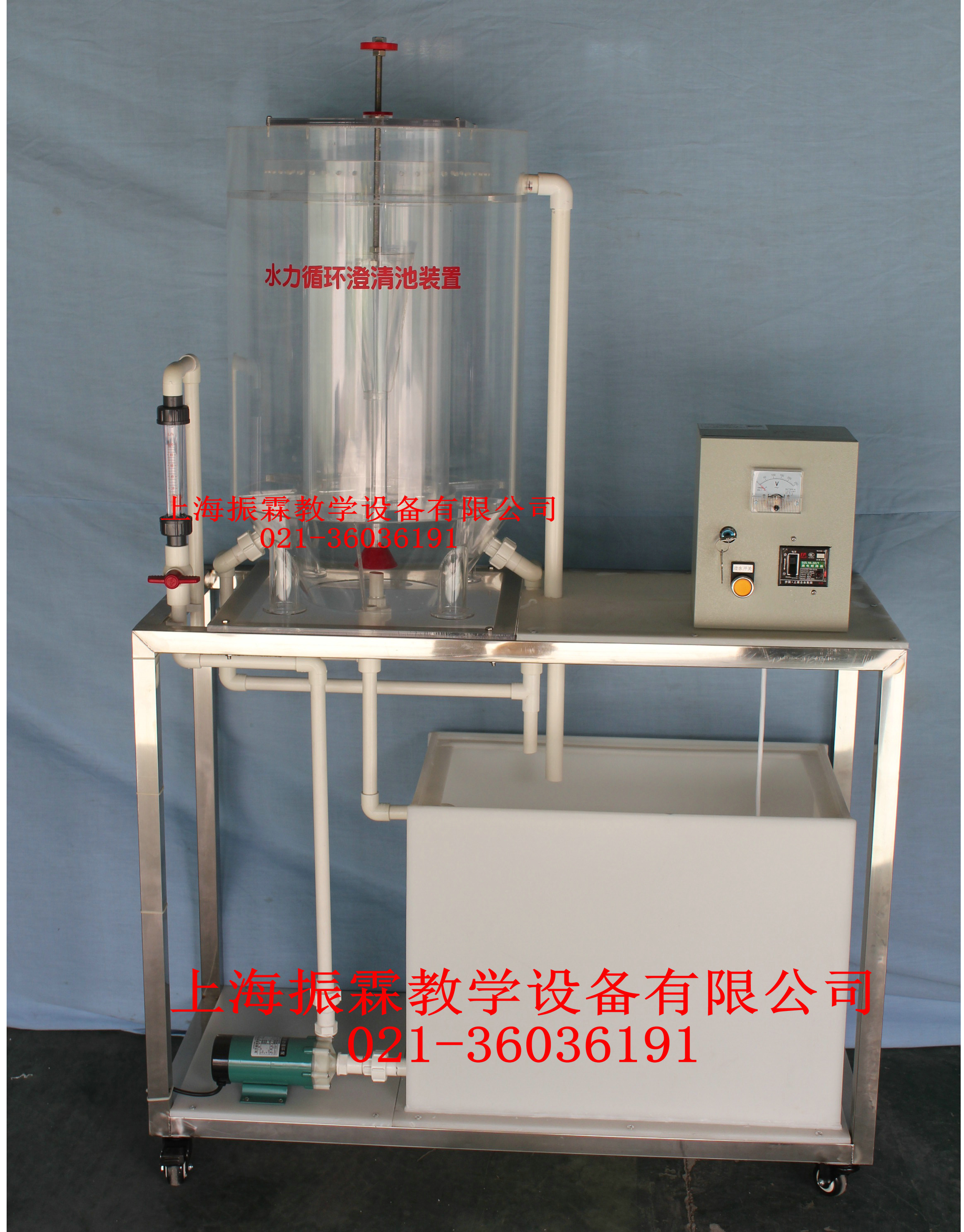

三、水力循环澄清池装置的主要配置：

　　1、水力循环澄清池、透明有机玻璃材质、壁厚8mm，Ø400mm×500mm，包含池体、进水管、喷嘴、喉管、喇叭口、第一反应池、第二反应池、泥渣浓缩室、分离室、集水渠、出水管、排泥管等;

　　2、防腐蚀进水泵1台：流量：27～32(L/min)、扬程：3.1～4.3(m)

　　3、原水箱和清水箱：白色PP板、厚度10mm，底板上安装有放空阀，方便将水排净。

　　4、流量测量与调节：转子流量计，污水流量1个(量程60-600L/H);

　　5、实验台面(10mm厚PP白色板)、

　　6、原水箱配电机搅拌1台、304不锈钢搅拌桨1套;(功率25W、转速150rpm)、

　　7、防腐蚀进水泵1台：流量：27～32(L/min)、扬程：3.1～4.3(m)

　　8、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器、电压表、带锁按钮开关、线管等组成，

　　9、配套UPVC连接管道和阀门(中财品牌)。

　　10、不锈钢框架实验台(30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚)等组成。

四、水力循环澄清池装置的软件组成：

　　公司提供与本装置的实物配套使用3D交互式动态仿真软件1套、(虚拟实训系统)。

　　⑴、3D软件界面并有工具栏项目内容：⑵、3D仿真演示软件与设备使用内容完全一致;⑶、3D仿真软件屏幕大小尺寸可以编程;⑷、整套软件与设备实验过程流程动画。
