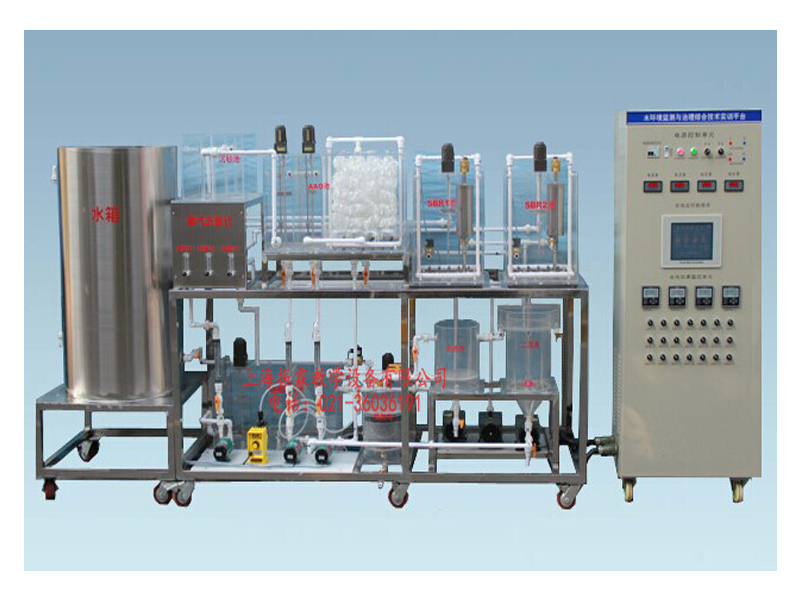

ZLKA-29型水环境监测与治理技术综合实训设备
一、水环境监测与治理技术综合实训设备的特点：
1.对象框架采用50mm×50mm不锈钢方管材料制作，坚固耐用，有机玻璃器件采用浅蓝色有机玻璃制作，厚度10mm，主体管道采用不锈钢复合管，硬度强。
2.装置底部装有带刹车万向轮，方便设备的移动和固定。
3.装置所有器件合理的分布固定在不锈钢钢架上，对象和控制系统一体化设计，操作方便，美观大方。
4.配有单独的电源控制柜，装有漏电保护器和接地标示，确保设备的安全性。
5.本系统将有机玻璃反应器进行模块化设计，实训时可根据有机玻璃反应器相应的功能进行相关器件的选择性安装，系统可通过PU管连接成不同的水处理工艺，方便学生设计工艺的管道连接，控制方便，有自动控制和手动控制两种方式。电控柜接线采用导线插拔连接，连接方便及安全。
二、水环境监测与治理技术综合实训设备的主要系统与组成：
　　由控制系统、供水系统、污水处理系统和在线监测系统四部分组成。
1.控制系统：主要由电气控制柜、漏电保护器、触摸屏、旋钮开关、工作状态指示灯、PLC可编程控制器、继电器、组态监控软件等组成。
2.供水系统：主要由不锈钢大水箱、不锈钢支架、水箱液位管和球阀等组成。
3.污水处理系统：装置对象平台整体采用不锈钢框架进行设计，主要动力系统器件安装在钢架底座上，主要有机玻璃反应器合理的布置安装在不锈钢钢架的上下层。
1）动力系统主要由水泵、风机、电磁阀、搅拌机等组成。
2）有机玻璃反应器系统主要由有机玻璃格栅调节池、有机玻璃沉砂池、有机玻璃A2/O生物反应器、有机玻璃SBR池、有机玻璃二沉池、有机玻璃砂滤柱、有机玻璃加药池等组成。
3）曝气系统主要由风机、曝气头、搅拌机、流量计和管道等组成。
4.在线监测系统主要由DO在线仪表及传感器、PH在线仪表及传感器等组成。
三、水环境监测与治理技术综合实训设备的主要技术参数：
1.输入电压：单相交流220V±10%50Hz
2.工作环境：环境温度范围为0℃～＋40℃、相对湿度＜85%（25℃）
3.系统容量：＜2.0kVA
4.安全保护：具有漏电压、漏电流保护装置，安全符合国家标准。
四、水环境监测与治理技术综合实训设备的的主要配置要求：
（一）实训对象
1．不锈钢钢架材料：50×50不锈钢管材制作；功能：对反应器的固定和摆放1套
2．不锈钢原水箱材料：2mm不锈钢板制作，底座采用不锈钢管材制作；功能：带有液位指示功能，提供实训水源1个
3．A2/O系统部件材料：10mm有机玻璃板制作；功能：主要由厌氧池、缺氧池、好氧池组成，按照1:1:3比例进行设计1台
4．SBR1系统部件尺寸：材料：10mm有机玻璃板制作；功能：完成污水处理的中对污水的搅拌、曝气、静置沉淀、滗水过程1台
5．SBR2系统部件材料：10mm有机玻璃板制作；功能：完成污水处理的中对污水的搅拌、曝气、静置沉淀、滗水过程1台
6．格栅调节池材料：10mm有机玻璃板制作；功能：格栅主要是去除污水处理中较大的悬浮物，调节池主要调节污水水质，使出水水质比较均匀1台
7．沉砂池材料：10mm有机玻璃板制作；功能：系统采用的是平流式结构，主要是分离污水中相对密度较大的无机颗粒1台
8．砂滤柱材料：6mm厚度有机玻璃圆筒制作；功能：截留污水中的悬浮物和胶体1台
9．二沉池材料：6mm厚度有机玻璃圆筒制，功能：系统采用的是竖流式结构，主要是分离污水中相对密度较大的无机颗粒1台
10．加药池材料：10mm有机玻璃板制作；功能：主要是对污水处理过程中一些药剂的配置和添加到污水中1台
11．磁力驱动泵单相AC220V；功率：90W；扬程：8m；流量：8L/min；功能：对污水的提升，污泥的回流4个
12．电磁隔膜计量泵单相AC220V；功率：16W；扬程：2m；流量：15L/h；功能：对药水的添加和计量1个
13．搅拌调速系统单相AC220V；功率：25W/40W；功能：使污水和药剂搅拌均匀，搅拌曝气6套
14．曝气头微孔曝气头:Φ8cm，功能:把风机的气均匀的释放到污水中10只
15．风机AC220V；功率：185W3台
16．滗水器空气堰式，材料：2mm厚不锈钢材料制作；功能:作为SBR系统的关水和排水的功能以及对浮渣、污泥的截留2只
17．DO传感器0～20mg/L，6分外螺纹接口，功能;对调节池、好氧池、SBR1、SBR2池等中溶解氧的含量实时监测4个。
18．PH传感器0～14，6分外螺纹接口；功能：对调节池中PH值的实时在线监测1个
19．气体流量计0.6-6L/min；功能：计量风机的进气流量，控制反应器中溶解氧含量3只
20．液体流量计1～7L/min；功能：计量水流的进水流量。3只
21．浮球液位开关24V输入；功能：对反应器中水位、水泵以及电磁阀的控制，主要是防止反应器中污水溢出6套
22．组合填料Φ15cm1套
23..水环境监测与治理技术视频教学软件视频以水环境监测与治理技术综合实训平台为依托，呈现形式以动画加语音讲解，重点展示设备的组成结构、操作方法、工作流程等内容，使学生对实训平台有一定的了解，为后期的实操训练提供帮助1套
（二）电气控制柜基本配置
1．电器控制柜材料：钢板静电喷塑工艺；功能：实现与对象连接和控制以及与电脑的通讯连接编程功能1个
2．控制器继电器主机（14I/10O）1个西门子
3．EM222模块8点继电器输出1个西门子
4．EM231模块8入模拟量模块1个西门子
5．EM232模块4出模拟量模块1个西门子
6．彩色触摸屏10英寸1台
7．低压电气小继电器1套
8．空气开关带漏电保护器1个
9．保险丝熔断器1个
10．交流接触器220V1个
11．操作开关2位2个
12．开关电源输出：DC24V1个
13．工作状态指示灯32只
14．DO仪单相AC220V输入，输出信号：4～20mA4只
15．PH仪单相AC220V输入，输出信号：4～20mA1只
16．欧式导线架用于悬挂和放置实训专用连接导线，设有五个万向轮，造型美观大方1个
（三）配件、管材
　　管材与配件包含短柄球阀、长柄球阀、黄铜闸阀、立式止回阀、卧式止回阀、自动放气阀、电磁阀、宝塔接头、PU管、金属线管、波纹管、外牙直通接头、内牙直通接头、内牙三通接头、弯头、不锈钢内牙弯头、不锈钢内牙三通、不锈钢外牙直接、不锈钢内牙直接、铜转接头、气动接头、6分塑料堵头、4分塑料堵头、不锈钢复合管等。1套
（四）配套工具
　　配套工具包含复合管割刀、有机玻璃胶水、注射器、卷尺、扳手、尖嘴钳、生料带、内六角扳手、记号笔、十字螺丝刀、一字螺丝刀、插线板、万用表、剥线钳、斜口钳、焊锡丝、电烙铁、烙铁架、剪刀、PVC管剪刀等。1套
五、水环境监测与治理技术综合实训设备的实训项目组成：
项目一、在线监测仪器仪表的正确使用
　　能够正确使用在线监测仪器仪表，完成指定的环保监测仪器（DO仪、pH仪等）标定工作，以及对相关单元进行监测并记录相应的数据，达到预定功能要求。
项目二、水样配制与测定
　　配置相关水质并进行水质测定，计算相关数据并完成药剂投加。
项目三、污水处理工艺的设计与计算
　　通过实训平台和相关技术要求，选用并设计合理的水处理系统（A/O、A2/O、SBR、MSBR等系统），连接相应工艺流程图以及高程图。根据数据和公式，计算出相应的数值。
项目四、污水处理工艺设备部件与管道连接
　　根据A/O、A2/O、SBR、MSBR四种系统工艺装配图及装配工艺要求，进行搅拌机、曝气管道、曝气头、填料、计量器件、传感器等器件的装配与污水管道连接。
项目五、水处理平台动力系统线路设计与连接
　　根据A/O、A2/O、SBR、MSBR四种工艺系统，绘制或补充完善动力线路原理图，根据任务书要求，对各水处理设备配置的动力系统进行线路连接，确认无误后进行电控柜电源通电检测。
项目六、污水处理设备自动控制系统设计与连接
　　对污水处理系统A/O、A2/O、SBR、MSBR四种系统进行编程或程序修订、调试、运行与检测，达到预定功能。
项目七、污水处理设备的调试运行工作
　　通电运行，进行动力系统和控制系统整体调试，使之能够正常运行，并将在线监测数据记入表格。

————————————————————————————————————————————————————
