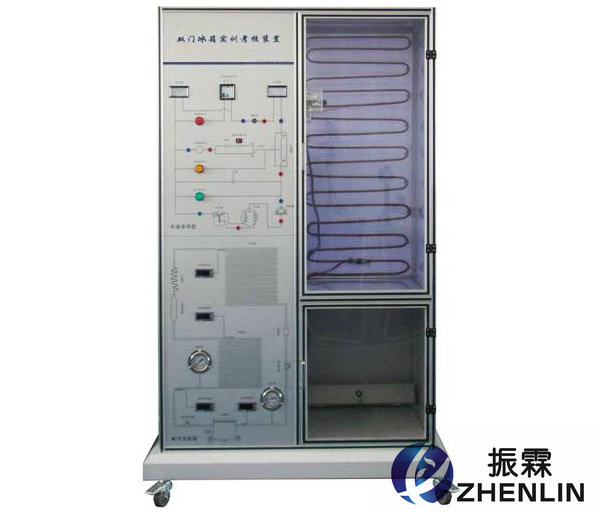

  • ZLK-X24型双门冰箱实训考核设备



  • 一、ZLK-X24双门冰箱实训考核设备概述:
        双门冰箱实训考核设备是专门为大中院校、中职学校制冷类专业而研制的制冷制热实训设备,根据制冷制热类行业中空调与冰箱维修技术的特点,针对空调和冰箱的电气控制以及制冷系统、电气控制系统、系统调试、故障诊断等特点进行设计。强化了学生对空调冰箱系统管路的安装与维修系统调试等的等的综合职业能力。
      本冰箱的制冷系统、电气控制系统、故障设置系统于一体,直观展示了本冰箱的系统结构、制冷原理。可清楚的看到制冷循环系统结构及主要部件的实物,系统配置有交流电压表、温度表、真空高低压表、信号指示灯,使整个冰箱系统的实时工作一目了然。适用于技能鉴定、考核工作、高职院校、职业学校的制冷技术、家用制冷设备原理与维修和制冷设备维修工等教学实训。
    二、双门冰箱实训考核设备特点:
    1、实训设备直观展示了直冷式/间冷式冰箱的系统结构、工作原理,可以清楚的看到制冷循环系统结构及主要部件的实物,便于教学演示讲解及学生对课本知识的理解掌握。此外,管路中设有视液镜可观察制冷剂状态;高压管路为红色部分,低压管路为蓝色部分。
    2、整套实训设备集直冷式、间冷式电冰箱于一体,整个电冰箱系统真实完整,结构清晰、紧凑,与实际冰箱制冷系统、电气系统一致。同时可满足对直冷式、间冷式电冰箱实训的要求。
    3、系统采用真实的制冷机组(压缩机、翅片盘管式蒸发器、铝复合板吹胀式蒸发器、钢丝式冷凝器等),与实际教学接轨。
    4、设备设有直冷式/间冷式冰箱电气控制线路接线区域,可完成不同启动方式的运行模式,有利于学生将理论应用于实际,并培养学生实际操作动手能力。
    5、可设置模拟故障,学生根据工艺分析故障可能产生的原因,确定故障发生的范围,并进行排故。有利于开展技能鉴定、考核工作。
    三、ZLK-X24 双门冰箱实训考核设备技术参数:
    1、输入电源:单相三线~220V±10% 50Hz
    2、实训设备容量:<0.2kVA
    3、外形尺寸:600mm×600mm×1700mm
    4、制冷剂类型:600a
    5、安全保护:具有漏电流保护设备,安全符合国家标准
    四、ZLK-X24 双门冰箱实训考核设备的基本装备:
    1、实训柜:铁质双层亚光密纹喷塑结构,铝质面板。制冷系统中加入了两个电磁控制阀,用于直冷式与间冷式电冰箱转换时切换不同的蒸发器,同时还可以完成制冷系统故障模拟实训。管路中设有视液镜,便于观察制冷剂的状态。在实训柜的底层设有一个柜子,用于放置实训连接线、工具及其它实训用品。冰箱门采用透明设计,便于观察蒸发器表面结霜、结露情况,冷凝器外置于冰箱后面。
    2、直冷/间冷式电冰箱制冷系统配置表:

    序号 名称型号 数量
    1 1/9匹冰箱制冷压缩机 1台
    2 直冷式蒸发器 1套
    3 间冷式蒸发器 1套
    4 钢丝式冷凝器 1套
    5 冷凝风扇 1套
    6 照明灯及门开关 1套
    7 定时化霜时间继电器 1只
    8 补偿电热丝、补偿开关 1套
    9 温控器 1套
    10 化霜温控器 1套
    11 双金属片热保护继电器 1套
    12 PTC启动器、重锤启动器 1套
    13 毛细管 2根
    14 电磁阀 2个
    3、交流电压表1只:测量范围0~250V,精度1.5级,用于监测电源电压。
    4、交流电流表1只:测量范围0~5A,精度1.5级,用于观测系统启动电流及正常工作电流。
    5、温度表1只:采用PT100传感器,三位半数显,用波段开关进行切换,可分别测量冷冻室温度、冷藏室温度、冷凝器进口及出口温度。
    6、真空压力表2只:测量范围为-0.1~0.9MPa、-0.1~1.5MPa,可显示系统低压侧、高压侧的压力。
    7、模拟故障设置箱1个:嵌于实训柜内,用于模拟故障设置,并配有锁。可设置的故障类型有:电源电路、照明电路、化霜电路、压缩机保护电路等。
    8、电流型漏电保护设备1套:对地漏电电流超过一定值,即跳闸切断电源;设有热保护器件,对压缩机进行过热、过载保护。
    9、实训连接线1套:实训连接线及插座采用防触电结构,使用安全、可靠、防触电。
    五、ZLK-X24 双门冰箱实训考核设备故障说明:

    序号 故障模拟说明 故障现象
    A1 门灯开路 直冷模式下压缩机工作,门灯不亮
    A2 复合门开关公共端开路 间冷模式下风机不转且门灯不亮
    A3 风扇电机开路 间冷模式下风机不转
    A4 门开关开路 直冷模式下门灯不亮
    A5 补偿开关开路 直冷模式下温度在低于+5℃时环境下,压缩机无法启动
    A6 化霜温控器开路 间冷模式下化霜时,化霜保险丝熔断
    A7 WDF温控器H-L两端开路 直冷模式下门灯亮,压缩机不工作
    A8 WDF温控器L-C两端开路 直冷模式下门灯亮,压缩机不工作
    A9 WPF温控器L-C两端开路 间冷模式下门灯亮,压缩机不工作
    A10 化霜时间继电器BW-BK两端开路 间冷模式下门灯亮,压缩机不工作
    A11 化霜温度保险丝开路 间冷模式下化霜状态下,化霜不起作用
    A12 补偿电热丝开路 直冷模式下温度在低于+5℃时环境下,压缩机无法启动
    A13 化霜电热管开路 间冷模式下化霜状态下,化霜不起作用
    A14 保护继电器开路 压缩机无法启动,无电流显示
    A15 PTC启动器开路 压缩机无法启动,电流较大(压缩机工作电流5~10倍)
    A16 重锤启动器启动触点脱落 压缩机无法启动,电流较大(压缩机工作电流5~10倍)
    A17 压缩机启动绕组1-2两端开路 压缩机无法启动,电流较大(压缩机工作电流5~10倍)
    A18 压缩机运行绕组1-3两端开路 压缩机无法启动,电流较大(压缩机工作电流5~10倍)
    A19 系统脏堵 运行状态下,高压端压力高、低压呈现负压状态
    A20 系统冰堵
    六、双门冰箱实训考核设备实训项目:
    初级技工基本技能实训
    1、专用工具的操作
    2、制冷系统管件焊接
    3、制冷系统试压及检漏
    4、制冷系统抽真空及充注制冷剂
    中级技能实训(设计、安装、调试及检修)
    5、电冰箱电气线路器件的认识和测量
    6、直冷式电冰箱电气控制线路接线及系统运行
    7、间冷式电冰箱电气控制线路接线及系统运行
    8、直冷式电冰箱维修实训及故障分析
    9、间冷式电冰箱维修实训及故障分析
