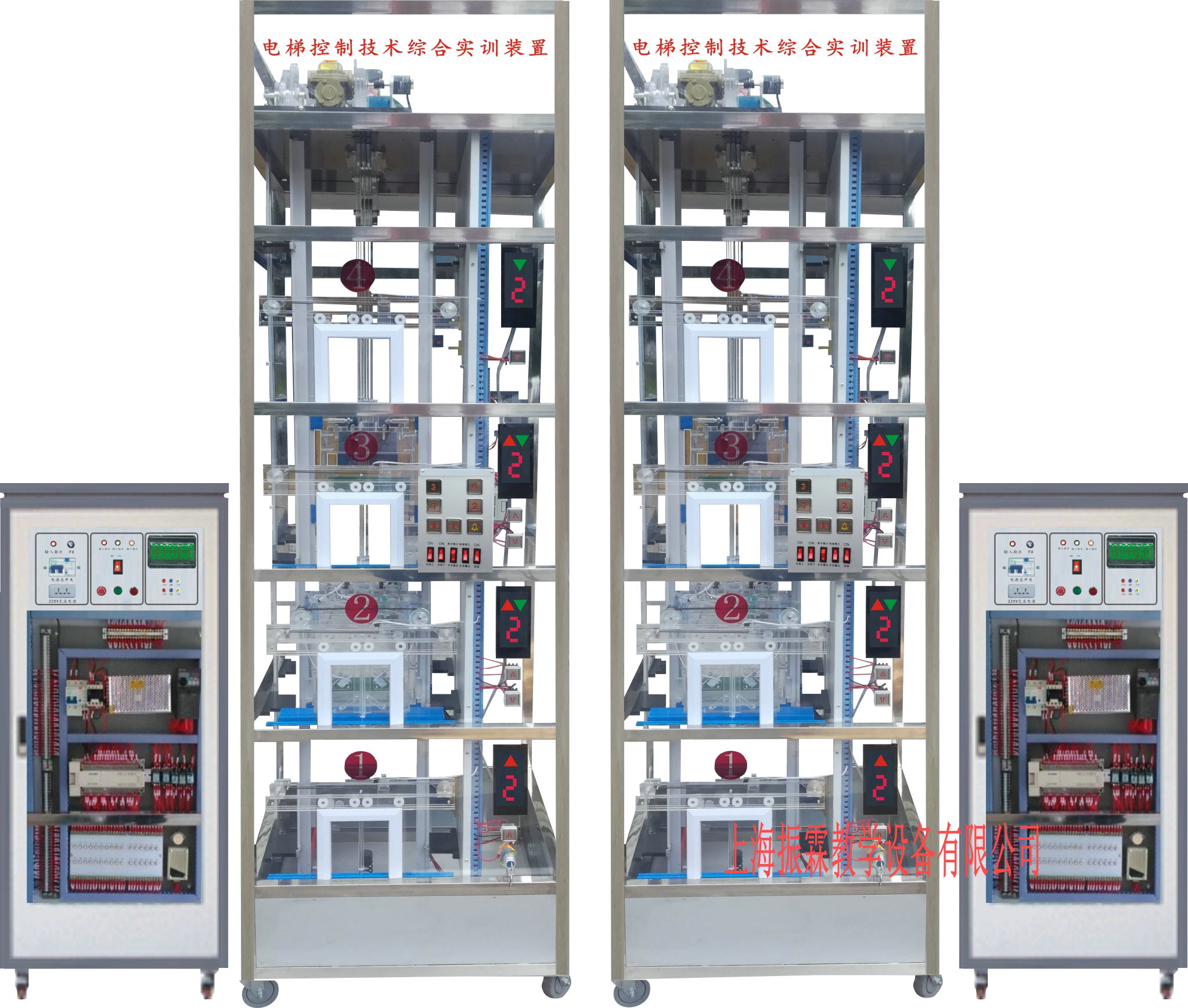

ZL-DT06V型四层双联消防透明仿真教学电梯模型

透明仿真教学双联电梯模型是在以往透明仿真教学电梯模型的基础上，经二次研究开发出来的。从外型尺寸上来讲，其实就是两台单台透明仿真教学电梯模型；主要区别在编程及其实功能实现上不一样，即由两台单梯的控制线路并联，进行逻辑控制，共用层站外召唤按钮，双联电梯的运行特点是采用就近的原则。本透明仿真教学电梯是为了配合大中专院校、技校、职业学校、劳动就业培训中心、电梯维修物业管理部门等有关电梯专业和工业自动化专业课程实验演示，使更多的人能够更好地了解电梯、使用电梯，培养出更多的电梯专业人才，适应电梯行业的发展需要，我公司经过深入探索研究，精心设计的。
本电梯是根据最常见的升降式电梯结构，采用透明有机材料制成，其结构与实际电梯完全相同，且几乎具备了实际电梯的所有功能。为了便于教学，电梯大部分部件均是采用透明有机材料制成，使得电梯的内部结构一目了然；同时，电梯的运行过程，以及每个动作都十分明了，且可以反复实际动手操作。使学生能够很直观、透彻地了解、掌握电梯的结构及其动作原理，达到事半功倍的效果。解决了以往电梯教学中单纯的理论教学方式或是参观实际电梯时所带来的不安全，无法全面了解其内部结构及运行过程等种种实际问题。电梯的电气控制系统采用可编程控制器(PLC)实现逻辑智能控制，交流变频调速(VVVF)驱动，其硬件构的组成及功能与实际电梯完全一样。具有自动平层、自动开门关门、顺向响应轿厢内外呼梯信号、直驶、电梯安全运行保护以及电梯急停、慢上、慢下、照明、风扇等功能。且具有性能可靠、运行平稳、操作简单、能耗低和便于教学等特点。

一、四层双联消防透明仿真教学电梯模型的基本结构：

1、机房部分：包括曳引机、限速器、电磁制动器；
  2、控制柜部分：总电源、控制电源、PLC可编程控制器、变频器、接线板等设备；
  3、井道部分：包括导轨、对重装置、缓冲器、限速器钢丝绳张紧装置、极限开关、、随行电缆等；
  4、厅门部分：包括召唤按钮厢、楼层显示装置等；
  5、轿厢部分：包括轿厢、轿门及触板、限速器开关、限速器拉杆、安全钳、导靴、门机机构、开到位开关、关到位开关、轿厢照明、风扇等。
二、四层双联消防透明仿真教学电梯模型的置基本功能:
  A、超速安全保护系统
  当电梯发生意外事故时，轿厢超速或高速下滑（如钢丝绳折断，轿顶滑轮脱离，曳引机蜗轮蜗杆合失灵，电机下降转速过高等原因）。这时，限速器就会紧急制动，通过安全钢索及连杆机构，带动安全钳动作，使轿厢卡在导轨上而不会下落。
  B、轿厢、对重用弹簧缓冲装置
  缓冲器是电梯极限位置的安全装置，当电梯因故障，造成轿厢或对重蹲底或冲顶时（极限开关保护失效），轿厢或对重撞击弹簧缓冲器，由缓冲器吸收电梯的能量，从而使轿厢或对重安全减速直至停止。
  C、门安全触板保护装置
  在轿厢门的边沿上，装有活动的安全触板。当门在关闭过程中，安全触板与乘客或障碍物相接触时，通过与安全触板相连的联杆，触及装在轿厢门上的微动开关动作，使门重新打开，避免事故发生。
  E、厅门自动闭合装置
  电梯层门的开与关，是通过装在轿门上的门刀片来实现的。层门关闭后，门锁的机械锁钩啮合，此时电梯才能启动运行。
  G、终端极限开关安全保护系统
  在电梯井道的顶层及底层装有终端极限开关。当电梯因故障失控，轿厢发生冲顶或蹲底时，终端极限开关动作，发出报警信号并切断控制电路，使轿厢停止运行。
  H、超重报警装置
  当轿厢内的压力达到5公斤时，弹簧被压下，微动开关断开。通过电气系统控制电机停止运行并输出报警信号，这时只有减少轿厢内重到规定范围内电梯才能关门、起动。
三、四层双联消防透明仿真教学电梯模型的技术参数：
  1、单梯外形尺寸：长×宽×高（mm）700×680×2280
  2、控制方式：选用三菱PLC控制（PLC要求：继电器输出；输入输出点数64点；）
  3、调速方式：交流变频调速
  4、结构形式：二座电梯四层
四、四层双联消防透明仿真教学电梯模型的实训项目：

  1、变频器的基本使用
  2、液晶显示
  3、定时器指令
  4、模拟电位器指令
  5、传感器检测
  6、数学运算指令
  7、高速计数器综合
  8、采用光电编码器的定位
  9、轿厢自动开关门控制
  10、语音报站
  11、电梯模拟运行呼叫指示驱动
  12、二台PLC之间通讯
  13、统一调度多台集中并列的电梯
  14、并联控制电梯（1-2台电梯的控制线路并联，进行逻辑控制，共用层站外如唤按钮）
五、 四层双联消防透明仿真教学电梯模型的消防功能：

消防电梯的控制分为两个阶段：1、消防电梯的优先召回（及消防迫降）2、在消防员控制下消防电梯的使用。具体如下：阶段一应确保：1、所有的层站控制和消防电梯的轿厢内控制均应失效，所有已登记的呼梯均被取消；2、开门和紧急报警的按钮应保持有效；3、正在离开消防员入口层的消防电梯，在可以正常停层的最近楼层做一次正常的停止，不开门，然后返回到消防员入口；4、在消防电梯开关启动后，井道和机房照明自动点亮。5、消防电梯会脱离同一群组中的所有其他电梯独立运行；阶段二应确保：1、如果消防电梯是由一个外部信号触发进入阶段1的，在操作消防员轿内控制开关被操作到位置“1”前，消防电梯应不能运行；也可以直接操作消防员轿内控制开关，进入阶段2。2、消防电梯不能同时登记一个以上的轿厢内选层指令；3、当轿厢正在运行时，可以登记一个新的轿厢内选层指令，原来的指令立即被取消，轿厢应在最短的时间内运行到新登记的层站；4、唯一登记的指令将使消防电梯轿厢运行到所选择的层站后停止，并保持门关闭；5、通过消防控制，轿厢停止在某一个层站后，通过持续按压轿厢内“开门”按钮能将门打开。如果在门未完全打开之前释放轿厢内“开门”按钮，门应自动再关闭。当门完全打开后，应保持在打开状态直到轿厢内控制装置上有一个新的指令（指楼层指令或关门按钮）被登记；6、通过操作消防员轿内控制开关从位置“1”到“0”，保持时间不大于5S，再回到“1”，则重新进入阶段1，消防电梯应返回到消防员入口层（1层）。7、已登记的轿厢内指令应地显示在轿厢内控制按钮上；8、直到已登记下一个轿厢内指令以前，消防电梯应停留在它的目的层站；9、在正常或应急电源有效时，应在轿厢内和消防员入口层显示出轿厢的位置
七、四层双联消防透明仿真教学电梯模型的配置清单：

序号	名称	单位	数量	备注
1	电梯框架	套	1	不锈钢
2	可编程控制器	套	1×2	三菱FX2N-64MR-001
3	变频器	只	1×2	VF200-0.4K
4	网络连接线	套	1	FX2N-485
5	机房部分	套	1×2	包括曳引机、限速器、极限开关、控制柜柜及机械选层器等设备；
6	井道部分	套	1×2	包括导轨、对重装置、缓冲器、限速器钢丝绳张紧装置、随行电缆等
7	厅门部分	套	1×2	包括厅门、召唤按钮厢、楼层显示装置等；
8	轿厢部分	套	1×2	包括轿厢、安全钳、导靴、自动开门机、操纵厢、轿厢内指示灯、轿厢照明等。
9	超速安全保护系统	套	1×2	当电梯发生意外事故时，轿厢超速或高速下滑（如钢丝绳折断，轿顶滑轮脱离，曳引机蜗轮蜗杆合失灵，电机下降转速过高等原因）。这时限速器就会紧急制动，通过安全钢索及连杆机构，带动安全钳动作，使轿厢卡在导轨上而不会下落。
10	轿厢、对重用弹簧缓冲装置	套	1×2	缓冲器是电梯极限位置的安全装置，当电梯因故障，造成轿厢或对重蹲底或冲顶时（极限开关保护失效），轿厢或对重撞击弹簧缓冲器，由缓冲器吸收电梯的能量，从而使轿厢或对重安全减速直至停止。
11	门机力矩安全保护装置	套	1×2	在轿厢门的边沿上，装有活动的安全触板。当门在关闭过程中，安全触板与乘客或障碍物相接触时，通过与安全触板相连的联杆，触及装在轿厢门上的微动开关动作，使门重新打开，避免事故发生。
12	门安全触板保护装置	套	1×2	门机用一定的力矩同时关闭轿厢门和厅门。当有物品或人夹在门中时，就增加了关门力矩，于是通过相连的行程开关使轿厢门和厅门自动重新打开，从而避免事故发生。
13	厅门自动闭合装置	套	1×2	电梯层门的开与关，是通过装在轿门上的门刀片来实现的。每个层门都装有一把门锁。层门关闭后，门锁的机械锁钩啮合，此时电梯才能启动运行。
14	终端极限开关安全保护系统	套	1×2	在电梯井道的顶层及底层装有终端极限开关。当电梯因故障失控，轿厢发生冲顶或蹲底时，终端极限开关动作，发出报警信号并切断控制电路，使轿厢停止运行
15	超重报警装置	套	1×2	当轿厢内的压力达到5公斤时，弹簧被压下，微动开关断开。通过电气系统控制电机停止运行并输出报警信号，这时只有减少轿厢内重到规定范围内电梯才能关门、起动。
16	三相同步电动机	台	1×2
17	轿厢风扇	台	1×2
18	轿厢灯	台	1×2
19	旋转编码器	只	1×2	安装在电梯架顶部
20	随行电缆	条	1×2	安装在井道中
21	楼层召唤盒	块	4×2	安装在各楼层外部
22	轿厢内操纵盒	块	1×2	安装在电梯底座外部
23	楼层显示	个	4×2	安装在各楼层及底座外部
24	电气控制板	块	1×2	安装在电梯架一侧
25	报警蜂鸣器	只	1×2	安装在电气控制板上
26	交流接触器	只	1×2	安装在电气控制板上
27	接线板	块	1×2	安装在电气控制板上
28	极限开关（上、下）	只	4×2	安装在井道上、下部
29	内六角扳手	套	1
30	活扳手150mm	把	1
31	轴用挡圈钳 6#	只	1
32	尖嘴钳	只	1
33	十字螺丝刀Φ3、Φ6	只	2
34	一字螺丝刀Φ3、Φ6	只	2
35	教学电梯使用说明书	册	1
36	软件等	套	1

————————————————————————————————————————————————————
