一、新能源汽车充电控制系统教学平台的系统功能：

　　1.选用主流车型新能源磷酸铁锂动力电池包，单体电池 3.3V50AH，铝壳方形，共24串，总容量 80V50AH一体式 BMS 电池管理系统，有被动均衡功能;真实地呈现了磷酸铁锂动力电池包核心零部件之间的连接控制关系、安装位置和运行参数，以及高压系统安全注意事项，并培养学员对磷酸铁锂动力电池包(BMS)故障分析和处理能力。

　　2.真实可运行的新能源动力电池充放电总成，充分展示各主要零部件组成结构和逻辑控制关系，实现电动汽车车内充电系统工作过程的演示教学;

　　3.各主要部件安装在平台上，电气连接方式与实车相同，可以方便拆卸，掌握高压系统零部件拆装要点和安全保护;实现常见系统故障的诊断与检测及故障考核系统;

　　4.BMS电池管理系统带被动均衡功能，6路开关控制保护(单体断线、短路、过压、欠压、过流、过温)，与充电机CAN通讯，通过BMS控制车载充电机工作，估算SOC(荷电状态)等。

　　5.台架上要求安装动力电池、车载充电机、电池加载装置、便携式充电器(10A)及相关电路，配备系统线路原理图板及各插接器端子;

　　6.台架上配备不小于10寸平板，可通过电脑软件显示出充电系统的主要参数，掌握动力电池包充放电过程控制逻辑和主要部件参数变化规律。与平板互动同，能在教学一体机(纳米黑板一体机)中同时显示。

　　7.锂动力电池包总容量不少于 80V50AH，动力电池包半透明设计，应便于观察。

　　8.构建充电桩多媒体交互式教学系统，能在多媒体系统中同时显示充电系统的主要参数。

　　9.台架上配备各插接器检测端子，检测端子能够进行检测。借助万用表时检测各种状态下参数变化。

　　10.实训台配放电模块，模仿车辆能量消耗过程，放电电流大小可以选择。

　　11.动力电池包设置有机械维修开关，拔出机械维修开关后，可以打开上盖观察。

　　12.实训台配备12V电源接地机械开关，可随时断开12V接地，切断整个系统电源。

　　13.动力电池包输出线路另配机械断开式紧急开关，适用于紧急情况下很轻松断开主电源。

　　14.教板完整显示动力电池包，充电，放电工作原理图。

　　15.配备智能化故障设置和考核系统，掌握实车故障处理能力

　　16.实训台为企业开发成熟产品。

二、新能源汽车充电控制系统教学平台的技术参数：

　　1.新能源汽车充电控制系统教学平台：

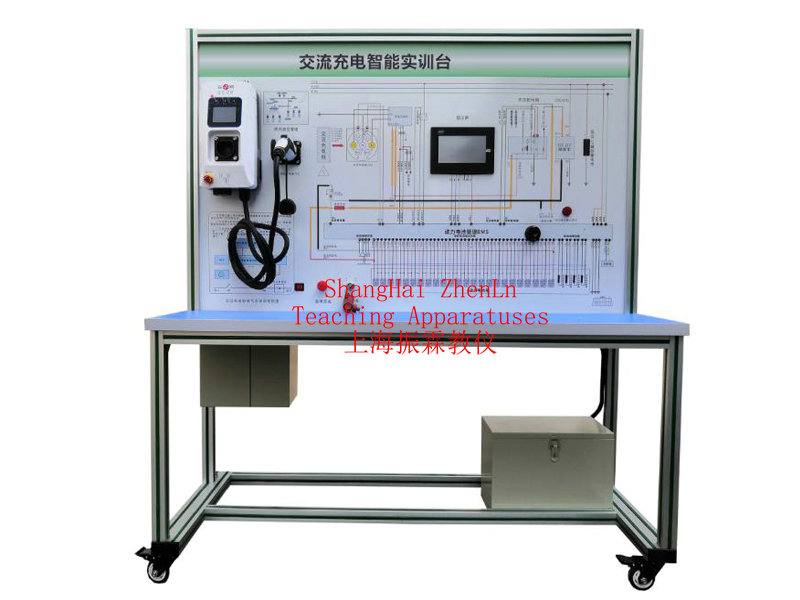

　　(1)实训台由平台和教板组成，平台水平放置，安装主要零部件，平台上有检测端子。

　　(2)尺寸：

　　材质：台架材料、面板材料、导线、电器、端子等，

　　(3)颜色：

　　(4)输入电源：AC220V±10% 50Hz

　　(5)动力电池类型：环保型磷酸铁锂动力电池，单体电池 3.3V50AH，铝壳方形，共24串，总容量 80V50AH一体式 BMS 电池管理系统，有被动均衡功能;完全充放电次数：≥2000 次;工作温度：-20°～60°

　　(6)平板显示(Huawei M6)：显示屏≥10英寸，存储容量: ≥4+128GB，CPU：麒麟980八核，主频2.6GHz，处理器构架Cortex-A76 Based;触摸屏类型：电容十点触控;分辨率：2560x1600;前后像素：800万像素/1300万像素;支持WIFI、蓝牙，智能磁吸键盘低座和鼠标、钢化膜、原装快充9V2A、原装数据线。(必配)

　　与台架通过WIFI或者蓝牙连接，平板可以固定在台架上，也可以取下来。平板上可以显示充电桩充放电过程各项参数。并能与多媒体共同投射，同时，手机也能投屏到多媒体一体机上。

　　(7)实训台配放电模块、机械维修开关、12V电源接地机械开关、机械断开式紧急开关、BMS锂电管理一体机、车载充电机、电池加载装置、便携式充电器(10A)等。

　　(8)其它：台架底部安装4个自锁万向脚轮，移动灵活。

　　2.配置该充电桩使用说明书、台架维修手册(完整台架电路图)及实验实训书，以上资料包含纸质版2套和电子版

　　3.排插BULL：4插≥7m丝，独立银触点开关，高温阻燃、防触电、大孔距、一体化钢条、加粗电源线，单孔阻力75N，正常插拔≥5000次，电流≥10A，电压250V，功率2500W。

　　4.防尘罩：防水布，可水洗，前部印字或者透明，能看到台架上名称。台架上带有标牌。
