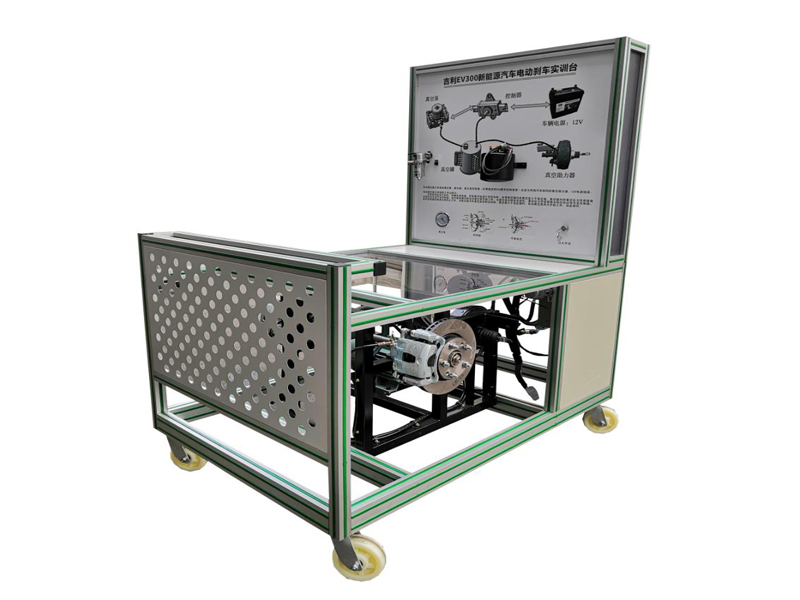

一、纯电动汽车电动真空助力制动系统实训台的产品简介：

　　采用 纯电动汽车电动真空助力液压制动系统真实器件制作的实验实训台架，可完成纯电动汽车纯电动汽车电动真空助力液压制动系统相关的实验实训内容。适合于各类院校对纯电动汽车纯电动汽车电动真空助力液压制动系统等理论和维修实训的拆装与维护、结构与原理认知、系统操作、功能动态演示、故障检测与诊断教学需要。

二、纯电动汽车电动真空助力制动系统实训台的功能特点：

　　1.纯电动汽车电动真空助力液压制动系统，真实可运行操作,展示系统结构和原理、工作过程。

　　2.电动机驱动纯电动汽车电动真空助力液压制动系统的2轮转动，直观体验制动工作过程。

　　3.真空管路上安装有真空表、制动管路上安装有压力表，实时显示制动分泵的压力变化、刹车真空罐真空度变化。

　　4.电子真空泵与真空罐通过解剖和各剖面喷涂不同颜色，使内外部件的机械结构和相互之间的装配关系清楚的显现在外面。

　　5.面板采用4mm厚铝塑板，立式安装面板UV平板喷绘打印有彩色完整标准系统图板;学员可直观对照图板和实物，认识和分析系统的工作原理。

　　6.面板上安装有检测端子、可直接在面板上检测系统电路元件的电信号，如电阻、电压、电流、频率信号等。

　　7.安装故障模拟系统，能实现低压电路系统故障设置及诊断排除，可设置常见故障。

　　8.设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面宽40CM,经久耐用不生锈，带4个带自锁装置万向脚轮，便于移动。

　　9.配套实训(实验)指导书等教学资料，包含工作原理、实训项目、故障设置及分析等要点说明。

　　10.安装安全保护装置：急停开关、漏电开关、转动部位防护保护罩、安全防护装置与警告提示。

三、纯电动汽车电动真空助力制动系统实训台的技术规格：

　　1.外形尺寸(mm)：1500×1000×1700(长×宽×高);

　　2.面板外形尺寸(mm)：948×898mm(长*宽);

　　3.移动脚轮：100*60mm;

　　4.工作温度：-40℃～+50℃;

　　5.工作电源：12V;

　　6.输入电源;交流220V±10% 50Hz;

　　7.电机与变频器：220V4KW1400转电机，220V5KW变频器;

四、纯电动汽车电动真空助力制动系统实训台的实训(实验)项目：

　　1.电动真空助力制动系统认知。

　　2.电动真空助力制动系统基本控制原理与工作过程验证实训。

　　3.电动真空助力制动系统结构与工作原理实训。

　　4.电动真空助力制动系统结构与原理认知、功能动态演示、故障模拟与考核、故障检测与维修、故障诊断与排除。

　　5.电动真空助力制动系统保养与维护实训。

五、纯电动汽车电动真空助力制动系统实训台的基本配置：

　　(比亚迪e5 EV300纯电动汽车)电动真空泵(2件，1件解剖)、电动真空泵控制单元、真空压力传感器、刹车真空助力器、刹车总泵与踏板、刹车真空罐(2件，1件解剖)、刹车油瓶、开关电源12V30A、点火开关、真空表、压力表(0～100kg/psi)、左右前轮液压刹车盘总成、左右半轴总成、电机与变频器(220V4KW1400转电机，220V5KW变频器)、电机传动带与轮盘一体化全铝合金型材搭建的移动台架(1500×1000×1700mm ,带自锁脚轮装置，带安装检测端子的原理面板948×898mm)、故障模拟与排除装置、设备操作说明书。
