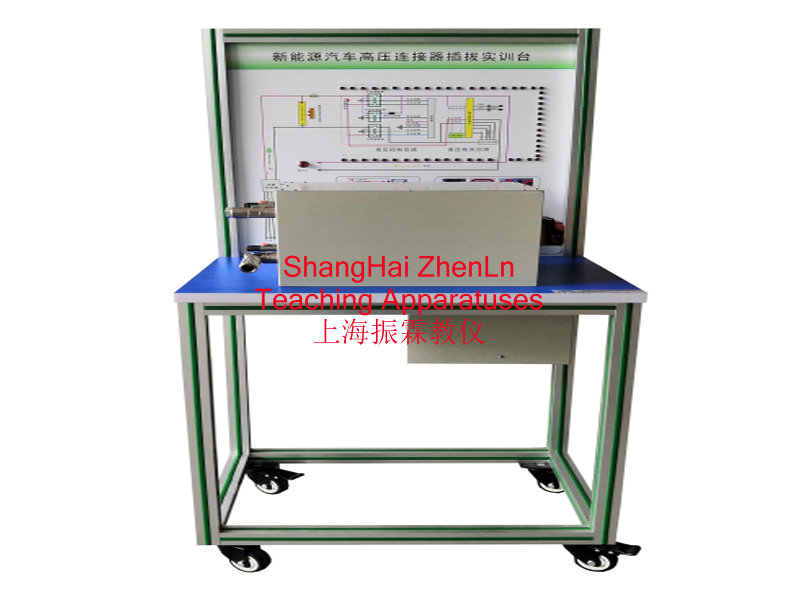

一、新能源汽车高压连接器插拔实训台的产品简介：

　　选用新能源(高速车型)汽车高压连接器，均为比亚迪、北汽新能源、宇通客车等配套真实器件;安装在专用动力电池包箱体上，通过学员动手插拔，使学员掌握高压连接器插拔操作基础要领。

二、新能源汽车高压连接器插拔实训台的功能特点：

　　1.采用新能源(高速车型)汽车高压连接器，与动力电池包完全相同，安装在专用动力电池包箱体上，学员在无电源情况下进行高压连接器的反复插拔。

　　2.高压连接器插头和插座均配接与动力电池包相同电缆线，电气连接方式与实车相同，并标注名称。

　　3.面板采用4mm厚铝塑板，立式安装面板UV平板喷绘打印有各高压连接器原理图板，安装闪烁发光二极管展示系统的工作过程。

　　4.设备框架采用40mm×40mm一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面宽40CM,台面铺装32mm厚彩色高密度复合板,经久耐用不生锈，带4个带自锁装置万向脚轮，便于移动。

　　5.配套实训(实验)指导书等教学资料，包含工作原理与操作使用、实训项目、故障分析等要点说明。

三、新能源汽车高压连接器插拔实训台的技术规格：

　　1.设备外形尺寸(mm)：700*500*1500(长*宽*高)

　　2.面板外形尺寸(mm)：648*713(长*宽)

　　3.工作温度： -20°～+40°

　　4.电源：交流220V

四、新能源汽车高压连接器插拔实训台的实训(实验)项目：

　　1.新能源汽车高压连接器认知。

　　2.新能源汽车高压连接器的端子及对应的功能。

　　3.新能源汽车高压连接器插拔训练与检测。

五、新能源汽车高压连接器插拔实训台的基本配置：

　　新能源汽车专用动力电池包箱体、高压放电正极插头/插座、高压放电负极插头/插座、高压充电正极插头/插座、高压充电负极插头/插座、维修开关插头/插座、闪烁发光二极管、一体化全铝合金型材搭建的移动台架(700*500*1500mm 带自锁脚轮装置，原理图板648*713(长*宽)mm)、设备操作说明书。
