一、新能源改装实训轿车的产品简介：

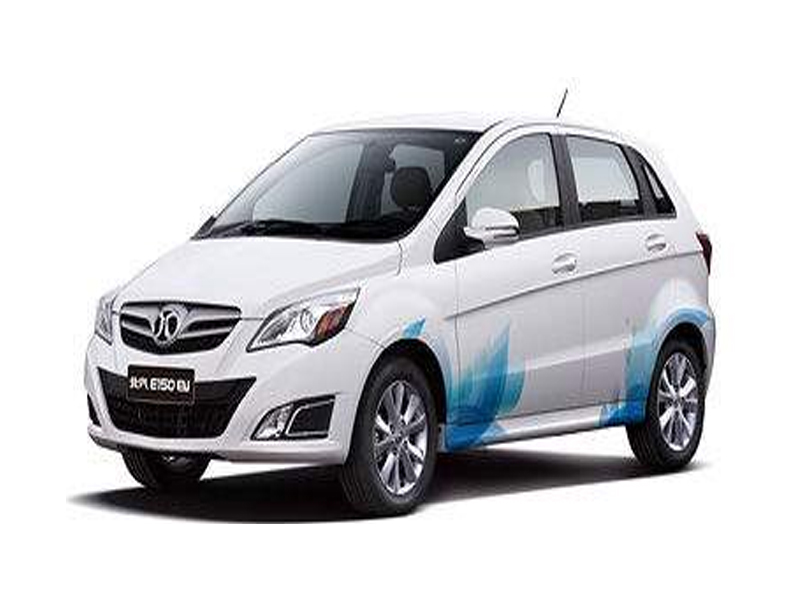

　　选用主流高速型纯电动汽车底盘和车身及改装整套安全低压电驱动传动与电池及管理系统等真实器件(系统零部件直观化展示安装，包含动力电池包、电机控制器、驱动电机、车载充电机等)制作的可正常行驶的纯电动实验实训车，可完成电驱动传动系统、锂电池及管理系统(BMS)、车载充电系统、电动转向系统、电子真空助力液压制动系统、低压电器系统相关的实验实训内容。

　　适合于各类院校对电驱动传动系统、锂电池及管理系统(BMS)、车载充电系统、电动转向系统、电子真空助力液压制动系统、低压电器系统等理论和维修实训的拆装与维护、结构与原理认知、系统操作、功能动态演示、故障检测与诊断教学需要。

二、新能源改装实训轿车的功能特点：

　　1.选用纯电动车原车底盘和车身，后尾箱内安装动力电池包;前仓内安装电机驱动系统和辅助系统，整车底盘系统完好，改装实训轿车可正常行驶。

　　2.安装有真实可运行的电动转向系统，展示电动转向系统的结构与原理、动态演示系统工作过程。

　　3.安装有真实可运行的电子真空助力液压制动系统，展示电子真空助力液压制动系统的结构与原理、动态演示系统工作过程。

　　4.安装有真实可运行的电池包总成及BMS电池管理系统，展示电池包总成及BMS电池管理系统的结构与原理、动态演示系统工作过程。

　　5.BMS电池管理系统带被动均衡功能，带开关控制保护(单体断线、短路、过压、欠压、过流、过温)，与车载充电机CAN通讯，通过BMS控制车载充电机工作，估算SOC(荷电状态)等。

　　6.配备7寸BMS电池管理系统显示屏，安装在仪表台，显示动力电池包电压/电流等参数;动力电池包设置有机械维修开关。

　　7.安装有真实可运行的电驱动传动系统，展示电驱动传动系统的结构与原理、动态演示系统工作过程。

　　8.采用纯电动车电驱动传动系统(包含电机与控制器、车载充电机、单级机械齿轮变速器、电子真空液压制动、传动等系统)真实器件制作，可实现电动车电力驱动系统功能性测试实验实训，包括刹车、前进功能、后退功能、充电功能、互锁功能等。

　　9.实现电动车电力驱动系统实时监控实验实训，通过上位机软件可展示电机在车辆匀速、加速、减速工况下，电机转速、电压、电流、扭矩等参数的变化关系。

　　10.多功能仪表实时显示车速、电压、档位、电流、电池状态参数等。

　　11.电机控制器与BMS控制单元具有诊断接口，通过上位机软件进行读取系统数据流信息(包含刹车开关、档位、电机转速与电压电流、制动能量回馈电流、电机温度、电机扭矩、电子油门开度、母线端电压/电流，电机控制器输出端电压/电流、制动能量回收等工作状态;电池组电压值、充放电流、温度等)与故障内容。

　　12.安装有真实可运行的车载充电系统，展示车载充电系统的结构与原理、动态演示系统工作过程。

　　13.安装有真实可运行的完整低压电器系统(包括灯光、中控门锁、电动车窗、电动后视镜、音响等)，展示低压电器系统的结构与原理、动态演示系统工作过程。

　　14.安装安全保护装置：急停开关、机械式电源总开关、维修开关、转动部位防护保护罩、高压安全防护装置与警告提示。

　　15.配套实训指导书等教学资料，包含工作原理、实训项目、故障分析等要点说明。

三、新能源改装实训轿车的技术规格：

　　1.车辆外形尺寸(mm)：约3996×1720×1500(长*宽*高);

　　2.车辆轴距(mm)：2500;

　　3.辅助蓄电池：12V45AH;

　　4.动力电池：环保型磷酸铁锂动力电池(单体电池3.2V50AH，24串)，动力电池包容量：72V50AH，完全充放电次数：2000次;

　　5.工作温度：-20°-60°;

　　6.电机控制器：72V300A(智能交流变频控制技术)，驱动电机：72V5KW(交流变频异步电机);

　　7.变速箱：单级斜齿轮传动，总减速比1：10;运行噪音小于70分贝。

四、新能源改装实训轿车的实训(实验)项目：

　　1.新能源纯电动车与传统汽车区别，纯电动汽车使用操作。

　　2.新能源电驱动传动系统动力电池包，电机控制器，驱动电机，车载充电机在整车布置和功能认识。

　　3.新能源电驱动传动系统各种实际行驶状态下逻辑控制关系，掌握电流，电压，电机转速，负载等参数变化规律检测验证。

　　4.电子油门踏板结构原理功能认知。

　　5.档位开关结构原理功能认知。

　　6.电动转向系统结构原理功能认知。

　　7.电子真空助力液压制动系统结构原理功能认知。

　　8.新能源高压系统操作安全注意事项，高压连接器插拔方法。

　　9.纯电动汽车系统(电驱动传动系统、锂电池及管理系统(BMS)、车载充电系统、电动转向系统、电子真空助力液压制动系统、低压电器系统)结构与原理认知、功能动态演示、故障检测与维修、维护与保养。

五、新能源改装实训轿车的基本配置：

　　新能源纯电动车原车完整的底盘和车身、72V磷酸铁锂动力电池包及管理系统(带CAN通讯)、电池信息7寸显示屏、车载充电机(带CAN通讯)、DC-DC转换器、国标充电插口与充电枪、电机控制器(带CAN通讯)、仪表、电子油门总成、换挡机构总成、驱动电机与变速箱，左右传动轴、助力器带刹车泵总成、电子真空泵总成、真空压力传感器、真空罐总成、辅助蓄电池(12V45AH)、蓄电池断电开关、急停开关、上位机软件及数据线(电机与电池控制单元)、设备操作说明书。
