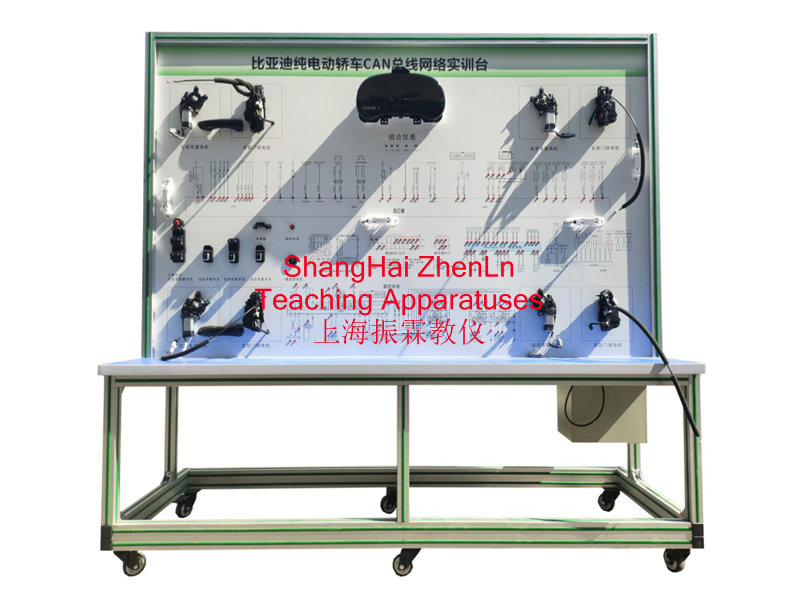

一、新能源汽车车载网络实训装置的产品简介：

　　选用纯电动车CAN总线网络系统等真实器件制作的实验实训台架，可完成纯电动车CAN总线网络系统相关的实验实训内容。适合于各类院校对纯电动车CAN总线网络系统理论和维修实训的拆装与维护、结构与原理认知、系统操作、功能动态演示、故障检测与诊断教学需要。

二、新能源汽车车载网络实训装置的功能特点：

　　1.电动汽车CAN总线网络系统(包括电机控制、电池管理系统、VCU控制器、车载充电机、仪表)，真实可运行操作,展示系统结构和原理、工作过程。

　　2.设备安装有点火开关、带网关通讯的整车控制器模块、仪表模块、电源系统模块、车载充电机、电动机控制器、工况指示灯、电源开关、油门踏板、制动踏板、动力电机模块与操纵开关等,各系统通过CAN国标协议通讯且正常工作,通过自制上位机软件通过OBD诊断座可检测与标定各系统模块数据。

　　3.面板采用4mm厚铝塑板，立式安装面板UV平板喷绘打印有彩色图板;学员可直观对照图板和实物，认识和分析系统的工作原理。

　　4.面板上安装有检测端子、可直接在面板上检测系统电路元件的电信号，如电阻、电压、电流、频率信号等。

　　5.安装故障模拟系统，能实现低压电路系统故障设置及诊断排除，可设置常见故障的设置及考核故障点15个。

　　6.设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面宽40CM,台面铺装32mm厚彩色高密度复合板,经久耐用不生锈，带4个带自锁装置万向脚轮，便于移动。

　　7.配套实训(实验)指导书等教学资料，包含工作原理、实训项目、故障设置及分析等要点说明。

　　8.安装安全保护装置：急停开关、机械式电源总开关、维修开关、转动部位防护保护罩、高压安全防护装置与警告提示。

三、新能源汽车车载网络实训装置的技术规格：

　　1.外形尺寸(mm)：2040×650×1800mm(长×宽×高)

　　2.面板外形尺寸(mm)：1988×1220mm(长*宽)

　　3.移动脚轮：100*60mm

　　4.工作温度：-40℃～+50℃

　　5.驱动电机与控制器：DC72V 3kw 3000rpm(永磁同步电机)

　　6.电池：磷酸铁锂离子动力电池组72V50AH带充电机(单体电池3.2V50AH，24串)

　　7.电池组管理系统(BMS)：带CAN通讯

　　8.动力电池包显示屏：7寸触摸屏

　　9.高压大电流继电器：线圈电压：12VDC,最大额定工作电压：1000VDC,额定电流：400A。

　　10.工作电源：DC12V

　　11.输入电源：AC220V±10%50Hz;

四、新能源汽车车载网络实训装置的实训(实验)项目：

　　1.驱动电机及控制系统维护与保养、使用操作方法;

　　2.驱动电机故障诊断与维修;

　　3.电机控制系统故障诊断与维修;

　　4.电动机性能、能量管理检测;

　　5.手动维修开关在强电回路的作用;

　　6.高压互锁的保护作用;

　　7.车载充电机工作原理和引脚定义，车载充电机常见故障和更换,电池充电操作;

　　8.DC-DC转换器工作原理和引脚定义，DC-DC转换常见故障和更换方法;

　　9.电机系统零部件组成和功能，驱动电机及控制系统控制原理;

　　10.驱动电机及控制系统控制参数测量方法;

　　11.驱动电机及控制系统常见故障和排除方法;

　　12.电子油门踏板工作原理和引脚定义，电子油门踏板常见故障和更换方法;

　　13.档位控制器(开关)工作原理和引脚定义，档位控制器(开关)常见故障和更换方法;

　　14.电机控制单元、电池管理单元、整车控制器VCU 、车载充电机、仪表系统CAN检测与标定各系统模块数据，各控制单元之间报文发送与接收验证。

　　15.整车控制器VCU控制策略验证与检测。

五、新能源汽车车载网络实训装置的基本配置：

　　磷酸铁锂动力电池包及BMS(带CAN通讯)、高压配电箱、VCU控制器(带CAN通讯)、车载充电机(带CAN通讯)、DC-DC模块、仪表(带CAN通讯)、国标充电插口与充电枪、电机控制器(带CAN通讯)、电子油门总成、换挡机构总成、驱动电机(带传感器)、CAN卡数据线等、故障设置和考核系统、电源总开关、急停开关、电池霍尔电流传感器、直流接触器(包含充电继电器、总正继电器、总负继电器、预充继电器)、辅助蓄电池(12V45AH)、一体化全铝合金型材搭建的移动台架(2040×650×1800mm (带自锁脚轮装置，带安装检测端子的原理面板，面板1988×1220mm)、设备操作说明书。
