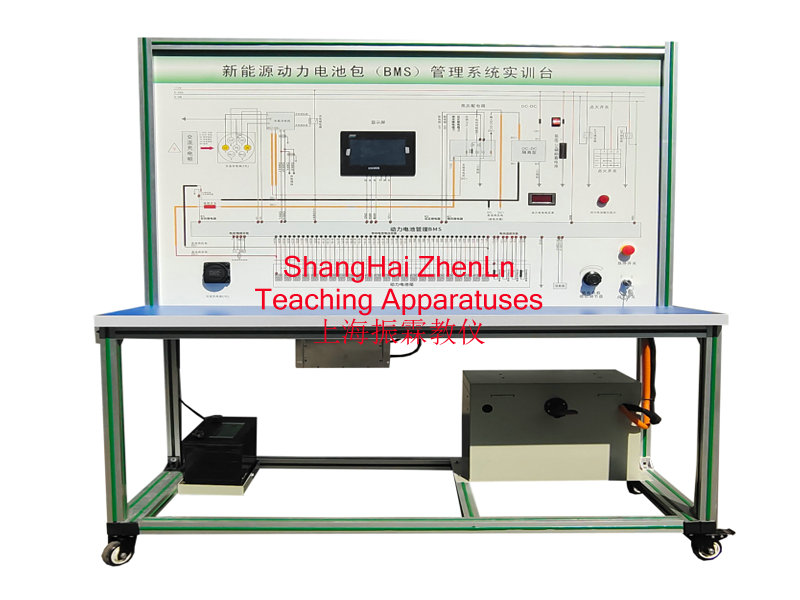

一、动力电池组及BMS管理系统实训台的产品简介：

　　选用新能源车辆 磷酸铁锂 动力电池包，单体电池(3.2V10AH，共16串)，带CAN总线的一体机BMS电池管理系统，有被动均衡功能;真实地呈现了磷酸铁锂动力电池包核心零部件之间的连接控制关系、安装位置和运行参数，以及高压系统安全注意事项，并培养学员对磷酸铁锂动力电池包(BMS)故障分析和处理能力。适用于了解与验证电动汽车的动力电池参数进行实时监控、故障诊断、SOC估算、短路保护、绝缘检测、充放电控制、均衡等功能，并通过CAN总线的方式与带CAN通讯的车载充电机进行信息交互，保障电动汽车高效、可靠、安全运行的BMS教学实训实验。

二、动力电池组及BMS管理系统实训台的功能特点：

　　1.真实可运行的新能源动力电池充放电总成，充分展示各主要零部件组成结构和逻辑控制关系。

　　2.各主要部件安装在实训台上，电气连接方式与实车相同，可以方便拆卸，让学员在拆装连线过程掌握高压系统零部件拆装要点和安全保护。

　　3.BMS电池管理系统带被动均衡功能，带开关控制保护(单体断线、短路、过压、欠压、过流、过温)，与车载充电机CAN通讯，通过BMS控制车载充电机工作，估算SOC(荷电状态)等。

　　3.1具有单体电压数据采集、总电压数据采集、电流采集、温度采集。

　　3.2具有完备的故障等级报警功能，包括电压、电流、温度等故障报警。

　　3.3具有SOC估算功能。

　　3.4具有充放电控制功能。

　　3.5具有被动均衡管理功能。

　　3.6系统开关无源机械触点。

　　4.动力电池包显示器(7寸触摸屏)安装在面板上，可以观察充放电过程各项参数，掌握动力电池包充放电过程控制逻辑和主要部件参数变化规律。(配套可正常运行操作的BMS上位机检测标定软件)。

　　5.实训台配放电模块，模仿车辆能量消耗过程，放电电流大小可以选择动力电池包设置有新能源汽车机械维修开关，可以打开上盖观察;高压电器连接器均采用国标产品，性能可靠。

　　6.实训台配备12V电源接地机械开关，可随时断开12V接地，切断整个系统电源。

　　7.动力电池包输出线路另配机械断开式紧急开关，适用于紧急情况下很轻松断开主电源回路。

　　8.UV平板喷绘彩色面板完整显示动力电池包，充电，放电工作原理图，并安装用检测端子，可实时检测各种状态下参数变化。

　　9.实训台由移动实训台(带原理面板)组成，实训台水平放置，安装主要零部件;实训台底部安装4个脚轮，移动灵活，同时脚轮带自锁装置，可以固定位置。

　　10.配备故障设置和考核系统，故障点不少于15个。

　　11.设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面宽40CM,台面铺装32mm厚彩色高密度复合板,经久耐用不生锈，带4个带自锁装置万向脚轮，便于移动。

　　12.配备线性放电负载系统，可以读取放电过程各项参数。

　　13.配备CAN诊断系统(包括软硬件)，可以读取充放电过程各项参数及故障数据。

　　14.配套实训指导书等教学资料，完整讲述工作原理，实训项目，故障设置及分析等要点。

三、动力电池组及BMS管理系统实训台的技术规格：

　　1.外形尺寸(mm)：1500×700×1700mm(长*宽*高)

　　2.输入电源： AC220V±10% 50Hz

　　3.工作电源： DC12V

　　4.动力电池类型：环保型磷酸铁锂动力电池(单体电池3.2V 10AH，16串)

　　5.工作温度：-20°～60°

　　6.BMS锂电管理一体机：带CAN通讯

　　7.动力电池包显示屏：7寸触摸屏

　　8.高压大电流继电器：线圈电压：12VDC,最大额定工作电压：1000VDC,额定电流：400A。

四、动力电池组及BMS管理系统实训台的实训实验项目：

　　1.新能源动力电池包(BMS)控制原理认知。

　　2.新能源动力电池包(BMS)主要零部件功能认知。

　　3.新能源动力电池包(BMS)各种状态下逻辑控制关系，掌握电流，电压，电池压差，电池温度等参数变化规律认知。

　　4.BMS如何采集动力电池组压差，并控制充电和放电过程实训实验。

　　5.BMS如何采集动力电池组温差，并控制充电和放电过程实训实验。

　　6.新能源高压系统操作安全注意事项，高压连接器插拔方法实训实验。

　　7.新能源动力电池包(BMS)故障分析与诊断。

　　8.新能源动力电池包(BMS)拆装与维护实训。

　　9.新能源动力电池(BMS)管理系统CAN总线测试与控制实训。

五、动力电池组及BMS管理系统实训台的基本配置：

　　磷酸铁锂动力电池包与铁制电池箱(单体电池3.2V 10AH，16串)、BMS锂电管理一体机、动力电池包触摸显示屏、车载充电机、国标充电插口、国标充电枪、紧急断电开关、霍尔电流传感器、直流接触器(包含充电继电器、总正继电器、总负继电器、预充继电器)、DC-DC转换器(48V-12V30A)、辅助蓄电池(12V45AH)、放电控制继电器与放电负载电阻、预充电阻器、可移动实训台(1500×700×1700mm 带自锁脚轮装置，带安装检测端子的原理面板，面板1448×940mm)、故障模拟与排除装置、设备操作说明书。
