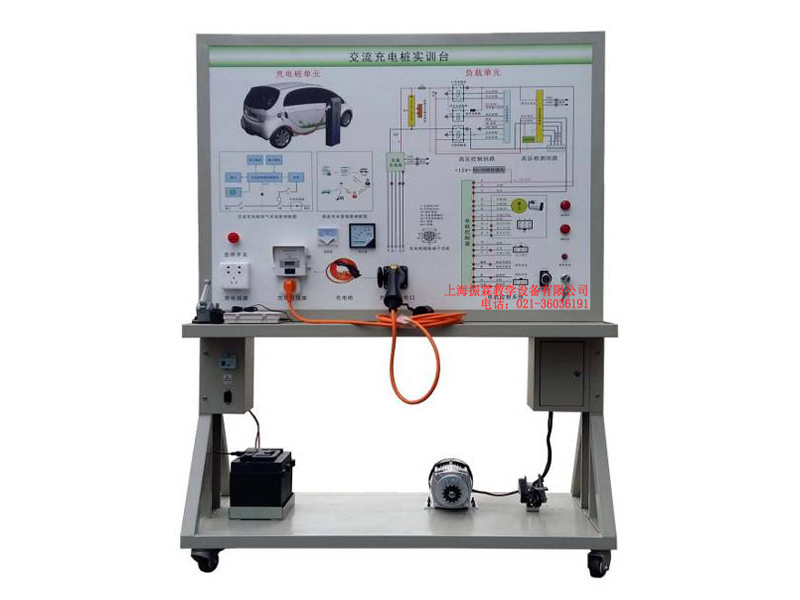

ZLXN-P35型纯电动汽车充电系统实训台

一、纯电动汽车充电系统实训台的产品简介：
该设备完整展示了新能源汽车交流充电装置系统,全面展示了充电桩的组成、结构、原理、操作及排故障。配套国标充电枪与车载充电座，真实的锂电池组充电负载。
二、纯电动汽车充电系统实训台的功能特点：
1.详细的原理框图展示，真实可操作运行的充电系统。
2.面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照电动汽车充电系统结构原理图和实物，认识和分析电动汽车充电系统的工作原理。
3.真实的交流充电桩充电端口，便于学习充电端口管脚定义及作用。
4.面板上安装有点火开关、充电桩分解组件，工况指示灯，电源开关，电池等模块与操纵开关。
5.带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
6.配套充电桩智能充电卡片。
7.安装充电桩的显示装置，同步显示数据。操作软件显示充电电压、充电电流、充电电量、充电时间等；具有三种充电模式：按金额充电、按时间充电、按电量充电等。安全保护功能，具有输入侧过压、欠压保护，输出侧过压、过流保护，过温、短路、漏电、防雷、电池防反接等保护。具有电源、充电、故障三种状态指示。核心控制板可实现刷卡信息采集处理；LTE（4G）、GSM多模通讯传输，GPS定位，射频识别卡系统、电流电压参数采集处理并显示或报警；用电量采集计量、保护等功能。
8.实现实车真实充电过程，包括 CC 信号、 CP 信号的检测、确认及唤醒过程，充电过程中的温度、电流、电压检测等。
9.充电设备可以给安装国标插座的电动汽车或者新能源汽车其他设备真实充电操作。
10.实现充电枪握手、充电机与BMS发送与接收报文的完整最佳充电过程。
11.设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，带自锁脚轮装置，底座上配有40cm的桌面，台面铺装32mm厚彩色高密度复合板，方便放置资料、轻型检测仪器等。
三、纯电动汽车充电系统实训台的产品组成：
电动车交流单枪充电桩、智能充电卡片、显示装置、交流充电桩充电插座/充电枪、带CAN车载充电机、锂电池组与电池管理系统（带CAN总线通讯/CC，CP控制线）等组成，可移动的台架。
四、纯电动汽车充电系统实训台的技术规格：
1.供电电源：AC220V ±10% 50Hz
2.供电电流：最大16A
3.工作温度：-40℃～+50℃
4.外形尺寸：1500×700×1700mm(长×宽×高)
5.产品工艺标准:设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面铺装32mm厚彩色高密度复合板。
6.充电桩：220V 、 3KW 、 16A
五、纯电动汽车充电系统实训台的实训项目：
1.充电桩内部电路原理实训。
2.充电桩的部件组成及作用实训。
3.充电桩的操作方法实训。
4.操作充电桩对蓄电池充电全过程实训。
5.故障设置、排除思路和方法实训。
6.充电枪握手、充电机与BMS报文发送与接收验证。
六、纯电动汽车充电系统实训台的基本配置(每台)：

序号	名称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子，彩色电路图和工作原理示意图	套	1
2	充电桩组件	国标220V 16A,3KW	套	1
3	充电插座与充电枪	国标	套	1
4	智能充电卡片	配套	套	1
5	电池管理系统	电池管理系统（带CAN总线通讯/CC，CP控制线）	套	1
6	电池组	48V20AH	套	1
7	模拟指示灯	配套	套	1
8	操作开关	配套	套	1
9	直流接触器	配套	套	1
10	移动台架	1500×700×1700mm (带自锁脚轮装置)	台	1
11	故障模拟与排除装置	配套	套	1
12	保险丝盒	配套	套	1
13	保修卡/合格证	配套	套	1
14	教师手册	配套	套	1

————————————————————————————————————————————————————
温馨提示：
1、上海振霖：公司生产的教学设备产品种类多、价格实惠、质量保证、交货迅速、售后服务周到；
2、货品验收：收货时请现场检查纯电动汽车充电系统实训台的货品外观，核实纯电动汽车充电系统实训台的型号、数量及配件，拒收处于受损状态的纯电动汽车充电系统实训台并及时联系上海振霖公司；
3、质保说明：上海振霖公司将为你提供纯电动汽车充电系统实训台产品说明书内的质保条件和质保期，在质保范围内提供对纯电动汽车充电系统实训台的免费维修，超出条件承诺时提供对纯电动汽车充电系统实训台的有偿维修；
4、退货/换货：单方面原因导致的纯电动汽车充电系统实训台错误或纯电动汽车充电系统实训台购买数量错误，造成纯电动汽车充电系统实训台的退换货要求，将不被接受；
5、货期说明：纯电动汽车充电系统实训台的发货期为参考值，如您需要了解纯电动汽车充电系统实训台的精确货期，请与振霖的销售人员联系；
6、其他事项：如对纯电动汽车充电系统实训台有任何疑问，请致电：021-36036191 ，我们将由专业技术人员为您解答纯电动汽车充电系统实训台的相关疑问，我们还可以帮您推荐符合您要求的新能源汽车实训设备等相关产品！
————————————————————————————————————————————————————
