纯电动汽车电源转换系统,电源转换实验装置,电动车电源转换实训设备--上海振霖公司

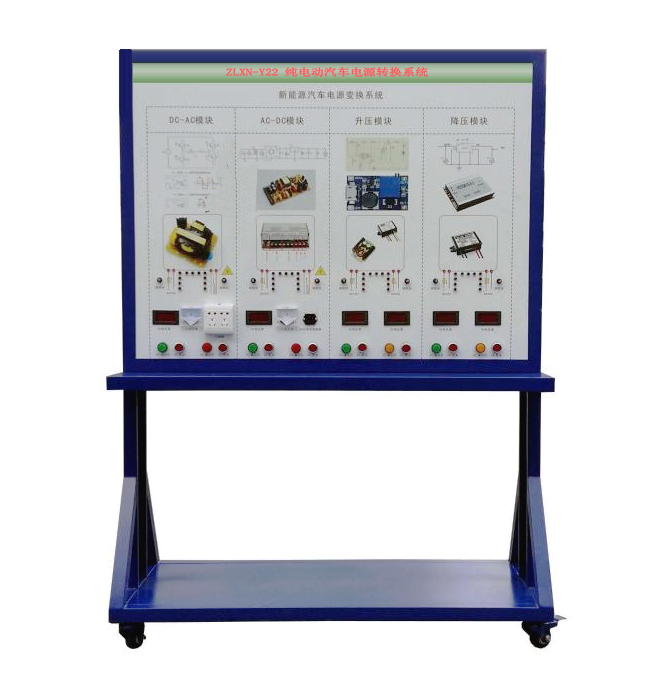

ZLXN-Y22型纯电动汽车电源转换系统

一、纯电动汽车电源转换系统的功能特点：
1. 纯电动汽车电源转换系统示教板完整展示了新能源汽车电源变换系统，可以能搭接DC-AC、AC-DC、升压、降压等电路，展示各系统的结构和控制逻辑。
2.面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照新能源汽车电源变换结构原理图和实物，认识和分析新能源汽车电源变换系统的工作原理。
3.面板上安装有点火开关、DC-AC、AC-DC、升压、降压模块等，并辅以发光二极管进行系统流向的动态指示，还设有模拟指示灯用来演示电源转换的工作状态，关键部件位置设置检测端子，可使用专用仪器测量参数。
4.面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图。
二、纯电动汽车电源转换系统的技术规格：
1. 外接电源：交流220V±10% 50Hz
2. 工作电压：交流220V等
3. 工作温度：-40℃～+50℃
4. 外形尺寸：1240×600×1700mm(长×宽×高)
三、纯电动汽车电源转换系统的基本配置(每台)：

序号	名称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子，彩色电路图和工作原理示意图，1200*900mm	套	1
2	DC-AC模块	12V转220V	个	1
3	点火开关	配套	套	3
4	AC-DC模块	220V转12V	套	1
5	升压模块	12V转24V	套	1
6	降压模块	24V转12V	套	1
7	发光二极管闪光灯灯条	配套	套	3
8	模拟指示灯	配套	套	1
9	操作开关	配套	套	1
10	直流接触器	配套	套	1
11	移动台架	1240×600×1700mm (带自锁脚轮装置)	台	1
12	故障模拟与排除装置	配套	套	1
13	保险丝盒	配套	套	1
14	保修卡/合格证	配套	套	1
15	教师手册	配套	套	1

————————————————————————————————————————————————————
温馨提示：
1、上海振霖：公司生产的教学设备产品种类多、价格实惠、质量保证、交货迅速、售后服务周到；
2、货品验收：收货时请现场检查纯电动汽车电源转换系统的货品外观，核实纯电动汽车电源转换系统的型号、数量及配件，拒收处于受损状态的纯电动汽车电源转换系统并及时联系上海振霖公司；
3、质保说明：上海振霖公司将为你提供纯电动汽车电源转换系统产品说明书内的质保条件和质保期，在质保范围内提供对纯电动汽车电源转换系统的免费维修，超出条件承诺时提供对纯电动汽车电源转换系统的有偿维修；
4、退货/换货：单方面原因导致的纯电动汽车电源转换系统错误或纯电动汽车电源转换系统购买数量错误，造成纯电动汽车电源转换系统的退换货要求，将不被接受；
5、货期说明：纯电动汽车电源转换系统的发货期为参考值，如您需要了解纯电动汽车电源转换系统的精确货期，请与振霖的销售人员联系；
6、其他事项：如对纯电动汽车电源转换系统有任何疑问，请致电：021-36036191 ，我们将由专业技术人员为您解答纯电动汽车电源转换系统的相关疑问，我们还可以帮您推荐符合您要求的新能源汽车实训设备等相关产品！
—————————————————————————————————————————————————
