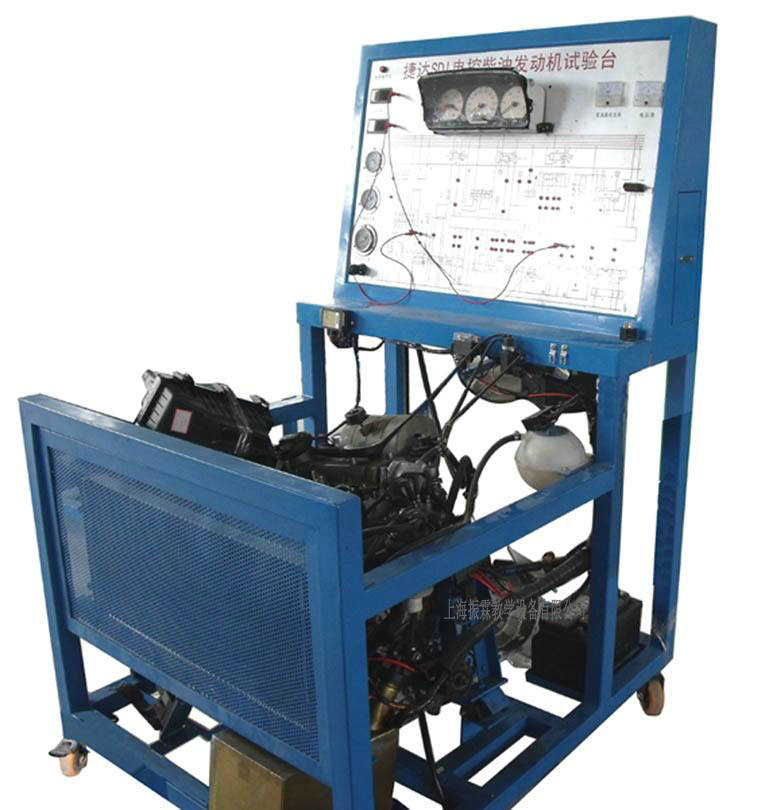

ZLMS-03型捷达电控柴油发动机拆装实训台

捷达电控柴油发动http://www.zhenln.com/product/10/机拆装实训台是配合大中院校、部队、汽修等专业的汽车培训技能之用，该设备采用柴油电控汽油发动机总成(易于拆装)的拆装翻转台架和运行检测控制台两部分组成。拆装翻转台架提供学员进行发动机拆卸和装配实训。装配好发动机后与运行检测控制台对接，可起动运行发动机，检测发动机的装配效果。通过发动机实训台的演示，可清楚了解内部的结构与功能，便于学生较快地掌握发动机的构造和原理，提高学生对发动机的初步认识，使学生了解发动机起到更直观更深入的教学目的，是各汽车学校对发动机理论和维修实训的最理想的教学设备。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。

一、捷达电控柴油发动机拆装实训台功能特点：
1、实训台面板上绘有彩色喷绘电路图，学员可直观对照电路图和电控汽油发动机实物，认识和分析控制系统的工作原理；
2、实训台由拆装翻转台架和运行检测控制台两部分组成。
拆装翻转台架由电控汽油发动机总成和可做360度翻转的发动机拆装架组成，运行检测控制台由控制面板、发动机电控单元、冷却系统、供油系统、蓄电池等组成；
3、带有减速机的拆装翻转台架可做轴向任意角度的翻转和静止，可方便地进行拆卸和装配实训，底部放置接油盘，便于小零件、水及油的收集，做到三不落地；
运行检测控制台架安装有起动运行发动机所有的部件要素，如电控单元、水箱、油箱和油泵、仪表、点火开关等，与拆装翻转台架进行油路、电路、水路、气路的对接，可运行发动机(加速/减速/怠速工况正常）、检测发动机装配的效果；
4、实训台面板上绘有彩色UV平板喷绘电路图，学员可直观对照电路图和发动机实物，认识和分析控制系统的工作原理；
5、面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色系统电路图，实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率信号等；
实训台面板上安装有汽车仪表、燃油压力表、真空压力表，可实时显示发动机转速、喷油压力、进气岐管压力等参数变化；
6、实训台安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
7、实训台配备有电源总开关、飞轮防护罩等安装保护装置。
8、实训台底座采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
二、捷达电控柴油发动机拆装实训台的技术规格：
1、工作电源：直流12V
2、燃油标号：依发动机型号
3、油箱容积：10L
4、工作温度：-40℃～+50℃
5、颜色：7032
6、钢管：40*40*3mm
7、面板机柜：1.5mm冷板冲压成形，背面设置维修门；
8、移动脚轮：120*80mm
三、捷达电控柴油发动机拆装实训台的基本配置（每套）：

序号	名称	规格型号			单位	数量
（一)运行检测控制台1套
1	检测控制面板		装有各种检测端子以及彩色电路图（9509004mm铝塑板）		套	1
2	发动机控制电脑(ECU)		原车		套	1
3	组合仪表		原车		套	1
4	诊断座		原车		个	1
5	点火开关总成		原车		个	1
6	燃油压力表		0-10kg/cm²		个	1
7	真空压力表		0-76in.Hg		个	1
8	燃油箱		10L		个	1
9	汽油泵(含汽油泵插头)		全新		套	1
10	水箱及附件		原车		套	1
11	冷却电子风扇		12V，80W		个	2
12	蓄电池		12V 65Ah		台	1
13	继电器		含：起动继电器、油泵继电器、冷却风扇继电器等		套	1
14	对接线束		上海振霖		套	1
15	保险丝盒		上海振霖		个	1
16	电源总开关		50A		个	1
17	移动台架(带自锁脚轮装置,面板柜与底座)		10007001750mm (长宽高）		台	1
18	故障模拟与排除装置		上海振霖		套	1
(二)拆装翻转台架1套
1	电控柴油发动机总成	原车，		套		1
2	进、排气管	原车		套		1
3	三元催化器	带全新消声器		套		1
4	对接线束	上海振霖		套		1
5	大面积接油盆	约700×650×30mm(长×宽×深)		个		1
6	拆装翻转架(带自锁脚轮装置)	约1300×600×800mm(长×宽×高)，带减速机，可做轴向任意角度的翻转和静止。		套		1

————————————————————————————————————————————————————
温馨提示：
1、上海振霖：公司生产的发动机拆装汽车教学设备产品种类多、价格实惠、质量保证、交货迅速、售后服务周到；
2、货品验收：收货时请现场检查捷达电控柴油发动机拆装实训台的货品外观，核实捷达电控柴油发动机拆装实训台的型号、数量及配件，拒收处于受损状态的捷达电控柴油发动机拆装实训台并及时联系上海振霖公司；
3、质保：上海振霖公司将为你提供捷达电控柴油发动机拆装实训台产品说明书内的质保条件和质保期，在质保范围内提供对捷达电控柴油发动机拆装实训台的免费维修，超出条件承诺时提供对捷达电控柴油发动机拆装实训台的有偿维修；
4、退换货：单方面原因导致的捷达电控柴油发动机拆装实训台错误或捷达电控柴油发动机拆装实训台购买数量错误，造成捷达电控柴油发动机拆装实训台的退换货要求，将不被接受；
5、货期：捷达电控柴油发动机拆装实训台的发货期为参考值，如您需要了解捷达电控柴油发动机拆装实训台的精确货期，请与振霖的销售人员联系；
6、如对捷达电控柴油发动机拆装实训台有任何疑问，请致电：021-36036191 ，我们将由专业技术人员为您解答捷达电控柴油发动机拆装实训台的相关疑问！我们可以帮您推荐符合您要求的发动机拆装教学实训设备,汽车发动机拆装实训考核装置,汽车发动机拆装技术实训设备,发动机拆装实验装置,发动机技术实训设备相关产品！
————————————————————————————————————————————————————
