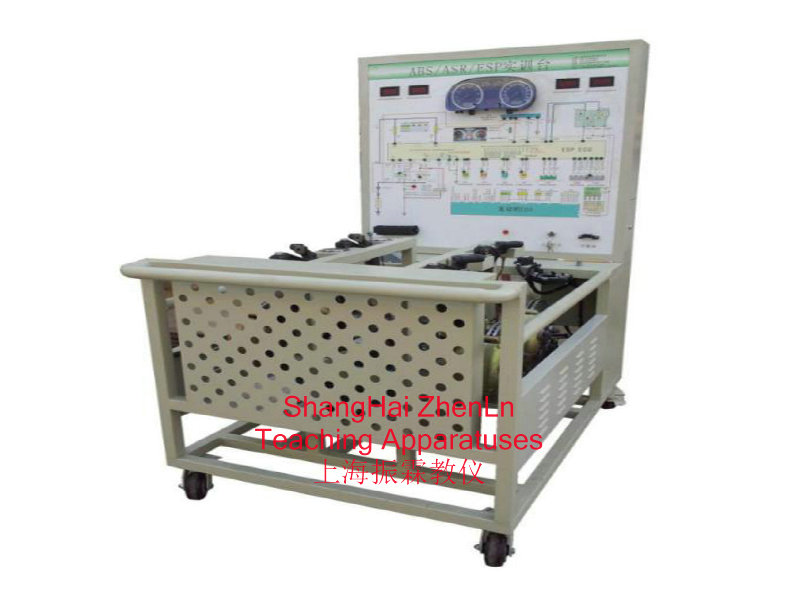

一、ABS/ASR/ESP实训台的产品简介：

　　该设备采用全新大众B5汽车ABS/ASR/ESP制动系统为基础，配有ABS/ASR/ESP系统工作原理图，真实展示紧急制动时ABS/ASR/ESP系统工作过程。

　　满足对ABS/ASR/ESP制动系统的结构组成、动作演示等教学功能。

　　适合于汽车ABS/ASR/ESP制动系统理论教学和检测与维修实训的教学需要。

二、ABS/ASR/ESP实训台的功能特点：

　　1.真实的汽车ABS/ASR/ESP制动系统实物为基础，完整展示ABS/ASR/ESP制动系统的组成结构。

　　2.由三相异步电动机带动前后轴转动，模拟汽车行驶。紧急踩下制动踏板时，ABS/ASR/ESP系统开始工作，前后制动盘保持微量转动，制动踏板上可感觉不断弹脚，真实演示汽车ABS/ASR/ESP系统的工作过程。

　　3.实训台面板上绘有彩色UV平板喷绘电路图和液压管路图，学员可直观对照电路图和ABS/ASR/ESP制动系统实物，认识和分析控制系统的工作原理。

　　4.实训台面板上安装有检测端子，可直接在面板上检测各传感器、控制单元管脚的电信号，如电阻、电压、电流、频率信号等。

　　5.实训台安装有压力表，可实时显示制动总泵和四个制动分泵的液压变化。

　　6.实训台面板上安装有故障指示灯和诊断座，可连接专用或通用汽车解码器，对ABS电控系统进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析等自诊断功能。

　　7.设备面板柜：1.5mm冷板冲压成形，背面设置维修门;底座采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。

三、ABS/ASR/ESP实训台的技术规格：

　　外形尺寸：1500×1000×1700mm(长×宽×高)

　　驱动电源：三相四线(三相五线 380V±10% 50Hz)

　　外接电源：交流220V±10% 50Hz

　　工作电压：直流12V

　　工作温度：-40℃-+50℃

　　主油道压力表：0-250kg/psi

　　制动分泵压力表：0-100kg/psi

　　变频器：

　　功率：4KW/5.5KW

　　输入：AC 3PH 380V±15% 50/60Hz

　　输出：9A/13A AC 3PH 0-380V 0-400Hz

　　三相异步电动机：

　　电压：AC 220V/380V 50Hz

　　电流：11.8A/6.8A

　　功率：3KW

　　转速：1420r/min

　　真空泵：

　　电压：AC 220V 50Hz

　　功率：370W

　　抽气速率：48L/min

　　极限压力：6.7×10-2Pa

　　转速：1400r/min

　　进气口径：Ø8

　　用油量：1L

　　噪声：≤68

　　颜色：7032

　　钢管：40*40*3mm

　　移动脚轮：100*50mm

　　面板柜：1.5mm冷板冲压成形，背面设置维修门;

四、ABS/ASR/ESP实训台的基本配置(每台)：
