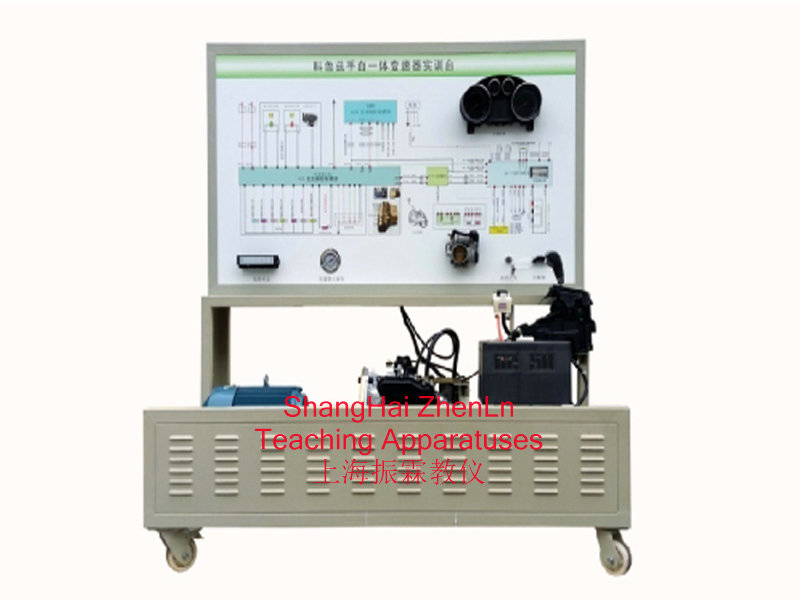

一、自动变速器实训台的功能简介：

　　该自动变速器实训台采用 翻新速腾双离合器变速器总成为基础，可调速三相异步电动机做动力源，对自动变速器进行档位显示、空档起动、前进档及倒档运行等工况实践操作。真实展示电控自动变速器组成结构和工作过程。

　　适用于学校对自动变速器理论和维修实训的教学需要。

二、自动变速器实训台的功能特点：

　　1.真实可运行的电控自动变速器、由可调速三相异步电动机驱动，可进行档位显示、空档起动、前进档运行、倒档运行等工况实践操作，充分展示自动变速器的组成结构和工作过程。

　　2.电机直接驱动变速器,电机与变速器通过联轴直接固定.

　　3.可通过变频器设定电机铭牌上规定的额定电流值，实现用电子热过载继电器来防止电机过载，为了防止机械设备起动/停止期间的冲击，可通过变频器设定以S曲线图形进行加速/减速。

　　4.实训台面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图;学员可直观对照电路图和实物，认识和分析自动变速器控制系统的工作原理。

　　5.实训台面板上安装有检测端子，可直接在面板上检测各传感器、执行器、控制单元管脚的电信号，如电阻、电压、电流、频率信号等。

　　6.实训台面板上安装有汽车仪表、压力表、可实时显示发动机转速、车速、自动变速器的档位、主油道压力等参数变化。

　　7.实训台安装有诊断座，可连接专用或通用型汽车解码器，对发动机自动变速器电控系统进行读取故障码、清除故障码等自诊断功能。

　　实训台面板上安装有自动变速器各电磁阀指示灯，实时显示各电磁阀的工作状态。

　　8.实训台配备有电机防护罩、输出轴防护罩等安全保护装置

　　9.设备面板柜：1.5mm冷板冲压成形，背面设置维修门;底座采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。

三、自动变速器实训台的技术规格：

　　外形尺寸：1600×900×1700mm(长×宽×高)

　　动力电源：三相四线(或三相五线)380V±10% 50Hz

　　输入电源;交流220V±10% 50Hz

　　工作电源;直流12V

　　三相异步电动机：

　　电 压：AC 380V/660V

　　电 流：8.2A/4.7A

　　功 率：4KW/5.5kw

　　转 速：2880r/min

　　变频器：

　　功 率：5.5KW/7.5KW

　　输 入：AC 3PH 380V±15%

　　输 出：9A/13A AC3PH 0~380V 0~400Hz

　　工作温度：-40℃～+50℃

　　颜色：7032

　　钢管：40*40*3mm

　　移动脚轮：100*50mm

　　面板柜：1.5mm冷板冲压成形，背面设置维修门;

四、自动变速器实训台的基本配置(每台)：
