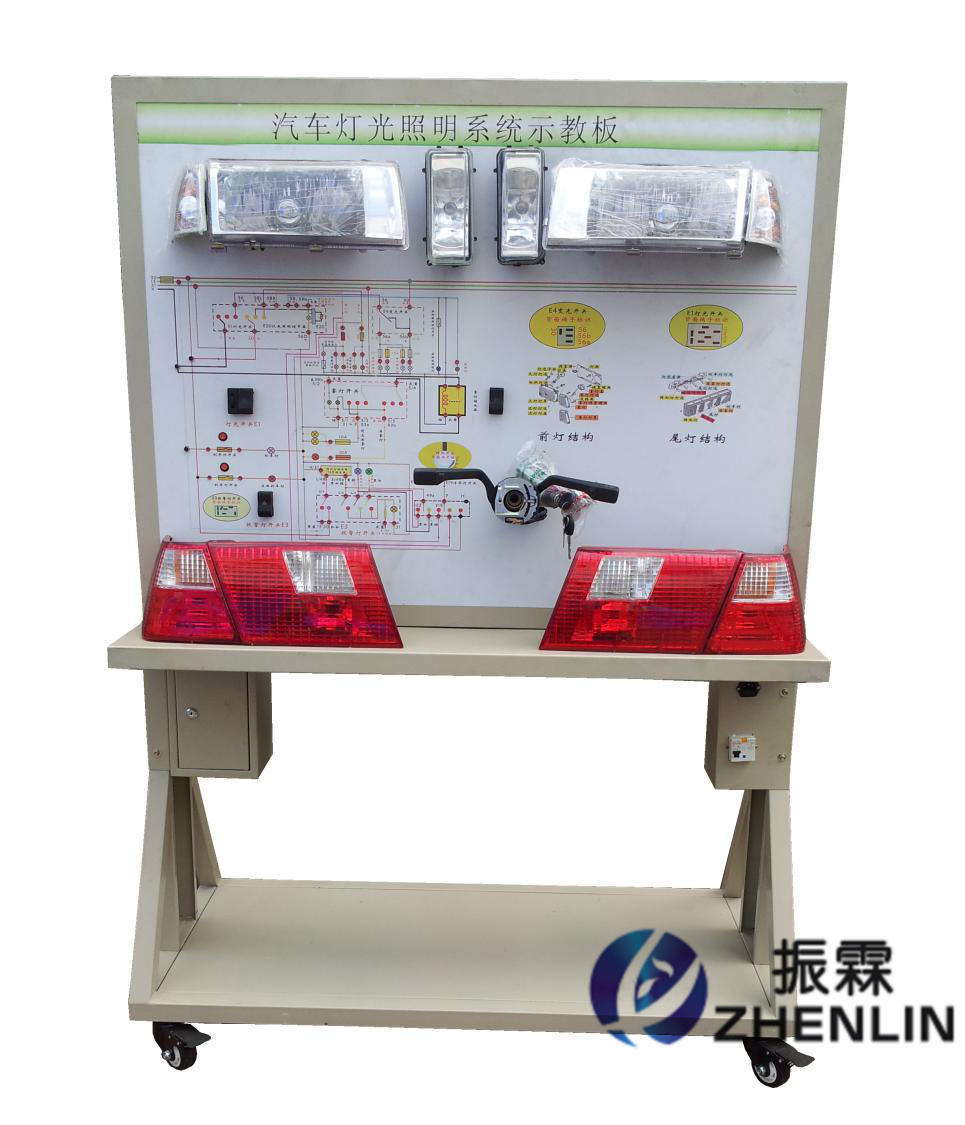

  • ZLGD-17型汽车外部灯光系统示教板


  • 一、汽车外部灯光系统示教板产品简介:
      该设备采用全新大众STN2000汽车外部灯光系统实物为基础,充分展示汽车外部灯光系统的组成结构和工作过程。
      适用于学校对汽车灯光系统理论和维修实训的教学需要。
    汽车外部灯光系统示教板,灯光系统示教板
    二、汽车外部灯光系统示教板的功能特点:
    1.真实可运行的汽车外部灯光系统,充分展示汽车外部灯光系统的组成结构。
    操纵各种灯光开关,可真实演示汽车外部灯光系统的工作过程。
    2.示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;学校学员可直观对照电路图和实物,认识和分析汽车灯光系统的工作原理。
    3.示教板面板上安装有检测端子,可直接在面板上检测汽车外部灯光系统各电路元件的电信号,如电阻、电压、电流、频率信号等。
    4.示教板面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,示教板底座上配有40cm左右的桌面,方便放置资料、轻型检测仪器等。
    5.示教板工作采用普通220V交流电源,经内部电路变压整流转换成12V直流电源,无需蓄电池,减少充电的麻烦,12V直流电源有防短路功能。
    三、
    汽车外部灯光系统示教板的技术参数:
      外形尺寸:1240×600×1700mm(长×宽×高)
      外接电源:AC 220V±10% 50Hz
      工作电压:DC 12V
      工作温度:-40℃~+50℃
      颜色:7032
      钢管:40*40*3mm
      机柜:1.5mm冷板冲压成形,背面设置维修门;
      移动脚轮:100*60mm
    四、
    汽车外部灯光系统示教板的基本配置(每台):
    序号 名       称 规格型号 单位 数量
    1 检测控制面板 装有各种检测端子,彩色电路图和工作原理示意图;
    面板:1200*900*4mm
    1
    2 点火开关   1
    3 组合开关   1
    4 左右雾灯   1
    5 左右前照灯   1
    6 左右转向灯   1
    7 左右小灯   1
    8 左右组合尾灯   1
    9 牌照灯   1
    10 灯光开关   1
    11 危险灯开关   1
    12 倒车灯开关   1
    13 刹车灯开关   1
    14 移动台架(带自锁脚轮装置) 1240×700×1700mm(长×宽×高) 1

    ————————————————————————————————————————————————————
    温馨提示:
    1、上海振霖:公司生产的教学设备产品种类多、价格实惠、质量保证、交货迅速、售后服务周到;
    2、货品验收:收货时请现场检查汽车外部灯光系统示教板的货品外观,核实汽车外部灯光系统示教板的型号、数量及配件,拒收处于受损状态的汽车外部灯光系统示教板并及时联系上海振霖公司;
    3、质保说明:上海振霖公司将为你提供汽车外部灯光系统示教板产品说明书内的质保条件和质保期,在质保范围内提供对汽车外部灯光系统示教板的免费维修,超出条件承诺时提供对汽车外部灯光系统示教板的有偿维修;
    4、退货/换货:单方面原因导致的汽车外部灯光系统示教板错误或汽车外部灯光系统示教板购买数量错误,造成汽车外部灯光系统示教板的退换货要求,将不被接受;
    5、货期说明:汽车外部灯光系统示教板的发货期为参考值,如您需要了解汽车外部灯光系统示教板的精确货期,请与振霖的销售人员联系;
    6、其他事项:如对汽车外部灯光系统示教板有任何疑问,请致电:021-36036191 ,我们将由专业技术人员为您解答汽车外部灯光系统示教板的相关疑问,我们还可以帮您推荐符合您要求的汽车示教板等相关产品!
    ————————————————————————————————————————————————————
