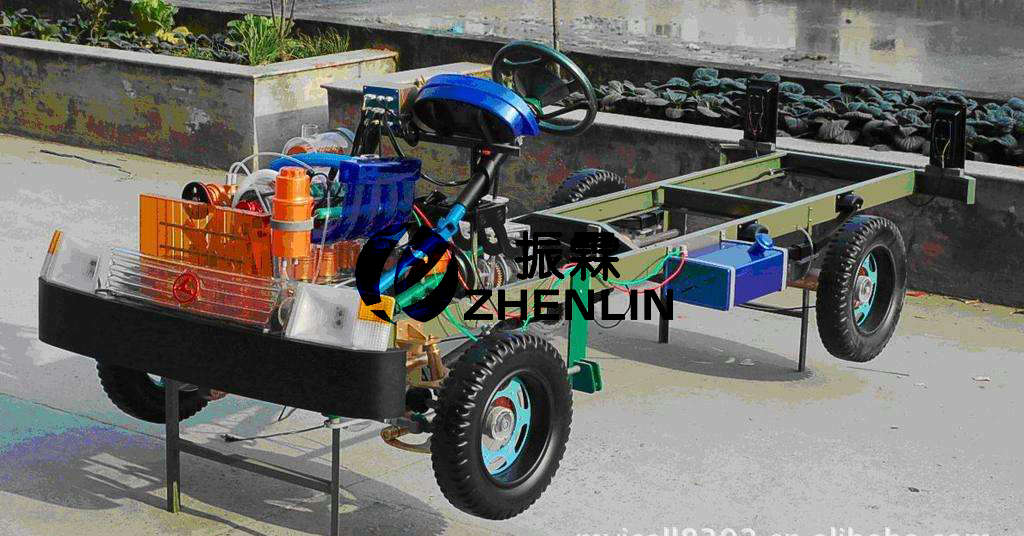

  • ZLVK-A03型猎豹透明整车模型


  •     猎豹透明整车模型用于大专院校、职业学校、汽车驾驶培训、汽车修理专业教学之用,通过本品的演示,可清楚了解轿车内部的机械结构与功能,便于学员较快地掌握轿车的构造和原理,提高学员对轿车的初步认识,是各汽车教学设备最理想的教学模型。
    一、 猎豹透明整车模型的结构和特点:
        猎豹透明整车模型选用透明有机玻璃制作,部件均以硬质工程塑料加工,利用螺丝固定在金属高温烘漆而成的车架上。各总成均以压模成形加工,代替过去用胶水粘合的办法,在牢固度上有很大的提高。发动机总成,以电力驱动,油门设有调速装置,能演示发动机转速的高低。离合器分离明显,操纵灵活,离合器外壳整体压模而成,变速器的各档齿轮用各种颜色表示,操纵自如,其中主减速,差速,转动灵活,车轮对开压铸,刻有防滑槽纹,美观大方。转向装置以及电瓶、油箱、水箱,做工精细、富有光泽,制动管路分布清楚,一目了然。电路采用对插件前后分布,前灯架用透明有机玻璃压模成整体,美观逼真,仪表板及后灯架逼真坚固。
    二、
    猎豹透明整车模型的适用范围及技术参数:
        1、本汽车模型用于各类学校的理论教学、学生实习。
        2、外壳透明有机玻璃厚度(4~5mm)。
        3、整车外形尺寸:3200×1300×1300mm。按实物1:1制造
        4、重量:100 kg
        5、环境温度:5℃~35℃ 湿度:常规
        6、电源:220V,50HZ稳压:12V
        7、功率:≤200W ,
    三、
    猎豹透明整车模型的技术参数:
      电  源:220V,50HZ
      稳压电源:12V
      功  率:≤200W
      外形尺寸:3200×1250×1300mm。按实物1:0.8制造

      重  量:≤90kg。
    四、
    猎豹透明整车模型的装箱及详细安装说明:
        (1)整车模型分三箱装运:先将木箱打开把内中的防震稻草轻轻地取出,这时要注意不能用力过大,以免损坏总成及其部件。开箱完毕后将各总成及部件上的防尘尼龙打开,如有积尘,用湿布将其擦净,逐个的放在待安装的清洁干净的室内。
        (2)车架及支撑脚的安装:首先安装前、后支撑脚。
        (3)发动机离合器变速箱总成(驱动部分)的安装,因包装运输原因,总成上的各部件均末拆下,因此必须小心轻放。然后,将总成装在车架前端,注意轻放,对准螺孔后,套上螺丝钉(6×60mm)拧紧即可。变速器的操纵机构另外装在车架上,再将操纵机构的十字轴一端套向变速器后的变速拉轴上,并对准螺孔。
        (4)驱动轮的安装:先将前轮股总成装上前悬挂装置,内外万向节已固定,只须将传动轴安装套对准螺孔拧紧。然后装上转向臂拉杆的球头螺丝。
        (5)后桥安装,后桥总成已成整体,将两边的支撑点装上,提起来再装减振器上端的螺母,驻车制动的拉索连拉索座一起将其装在底盘架上,和手制动手柄总成连在一起,如果手制动没有制动效果,请调节拉杆螺母。
        (6)前灯架、水箱、电瓶及油门拉杆一起拿到前端对准两边的四只螺孔横向装紧,然后插上各插头,挂上油门拉杆的钢丝,装紧拉杆压板。
    ————————————————————————————————————————————————————
    温馨提示:
    1、上海振霖:公司生产的教学设备产品种类多、价格实惠、质量保证、交货迅速、售后服务周到;
    2、货品验收:收货时请现场检查猎豹透明整车模型的货品外观,核实猎豹透明整车模型的型号、数量及配件,拒收处于受损状态的猎豹透明整车模型并及时联系上海振霖公司;
    3、质保说明:上海振霖公司将为你提供猎豹透明整车模型产品说明书内的质保条件和质保期,在质保范围内提供对猎豹透明整车模型的免费维修,超出条件承诺时提供对猎豹透明整车模型的有偿维修;
    4、退货/换货:单方面原因导致的猎豹透明整车模型错误或猎豹透明整车模型购买数量错误,造成猎豹透明整车模型的退换货要求,将不被接受;
    5、货期说明:猎豹透明整车模型的发货期为参考值,如您需要了解猎豹透明整车模型的精确货期,请与振霖的销售人员联系;
    6、其他事项:如对猎豹透明整车模型有任何疑问,请致电:021-36036191 ,我们将由专业技术人员为您解答猎豹透明整车模型的相关疑问,我们还可以帮您推荐符合您要求的汽车底盘教学实训设备,汽车发动机实训设备,新能源汽车实训设备,维修电工实训台,PLC可编程实训台,机械创新实训台,热工实训设备等相关产品!
    ————————————————————————————————————————————————————
