汽车实训室建设方案

汽车实训室建设方案

一、汽车实训室建设的意义：
随着我国汽车保有量的急剧提升,汽车运用与维修行业正成为支持汽车工业发展的相对独立的新兴支柱产业,并日益引起国内外产业界的关注。汽车电子化、智能化，已成为汽车技术发展的主要方向。据有关数据统计，目前，我国电子产品占中档汽车成本已超过20%；在发达国家，电子产品已占到高档豪华轿车整车成本的50%以上。电子技术几乎已深入应用到汽车的所有系统之中。针对于此，汽车电子技术应用专业应运而生，他很好的解决了上面描述的学生理论强，实践弱的问题。能够使学生进行汽车电子电器方面的实训，提高学生的实践经验和动手能力，毕业前熟练掌握汽车电子工程技术基本操作方法和经验，能够承担汽车电路系统维修的任务，提高了学生的就业率。为汽车行业培养一批有知识、懂专业技术、熟练掌握汽车电子电器技术的专业人才，满足快速发展的汽车行业急需。同时，加强学生实际工程技术的实训，提高学生动手能力，也体现了零距离就业的办学思想。

二、汽车实训设备及环境要求：
汽车实训室配备的仪器设备产品质量应符合相关的国家标准或行业标准。
汽车实训基地设备数量是以两个教学班的规模（40人/班）配置。
汽车实训场地应根据师生的健康、安全要求和实训内容，确定使用面积，并符合国家相关规定。
汽车实训场地采光、照明、通风、电气安装、防火及安全卫生等要求参照《汽车运用与维修专业仪器设备配备标准》（JY/T0380-2006）。
汽车实训设备的安装应符合有关国家标准和行业标准。

三、汽车电子实训基地实训分类：
汽车实训基地设备配置按照学校汽车维修专业课程设置、汽车维修行业岗位设置和能力培养进行分类，分为：
1）汽车电气构造与维修实训；
2）汽车整车实训；
3）仿真模拟实训（备选）

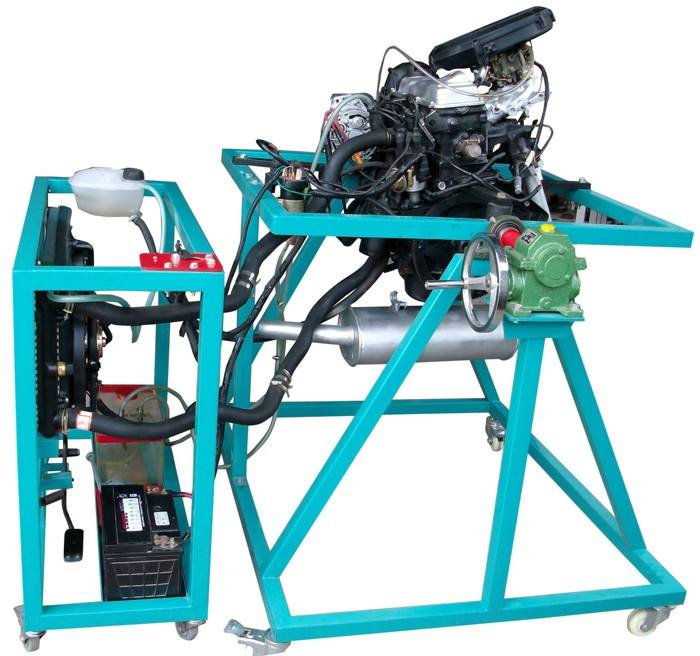

ZLMS-02桑塔纳3000电控发动机拆装实训台

一、桑塔纳3000电控发动机拆装实训台产品介绍：
ZLMS-02桑塔纳3000电控发动机拆装实训台是配合大中院校、部队、汽修等专业的汽车培训技能之用，该设备采用电控汽油发动机总成(易于拆装)的拆装翻转台架和运行检测控制台两部分组成。拆装翻转台架提供学员进行发动机拆卸和装配实训。装配好发动机后与运行检测控制台对接，可起动运行发动机，检测发动机的装配效果。通过发动机实训台的演示，可清楚了解内部的结构与功能，便于学生较快地掌握发动机的构造和原理，提高学生对发动机的初步认识，使学生了解发动机起到更直观更深入的教学目的，是各汽车学校对发动机理论和维修实训的最理想的教学设备。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
二、桑塔纳3000电控发动机拆装实训台功能特点：
1、实训台面板上绘有彩色喷绘电路图，学员可直观对照电路图和电控汽油发动机实物，认识和分析控制系统的工作原理；
2、实训台由拆装翻转台架和运行检测控制台两部分组成。
拆装翻转台架由电控汽油发动机总成和可做360度翻转的发动机拆装架组成，运行检测控制台由控制面板、发动机电控单元、冷却系统、供油系统、蓄电池等组成；
3、带有减速机的拆装翻转台架可做轴向任意角度的翻转和静止，可方便地进行拆卸和装配实训，底部放置接油盘，便于小零件、水及油的收集，做到三不落地；
运行检测控制台架安装有起动运行发动机所有的部件要素，如电控单元、水箱、油箱和油泵、仪表、点火开关等，与拆装翻转台架进行油路、电路、水路、气路的对接，可运行发动机(加速/减速/怠速工况正常）、检测发动机装配的效果；
4、实训台面板上绘有彩色UV平板喷绘电路图，学员可直观对照电路图和发动机实物，认识和分析控制系统的工作原理；
5、面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色系统电路图，实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率信号等；
实训台面板上安装有汽车仪表、燃油压力表、真空压力表，可实时显示发动机转速、喷油压力、进气岐管压力等参数变化；
6、实训台安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
7、实训台配备有电源总开关、飞轮防护罩等安装保护装置。
8、实训台底座采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三、桑塔纳3000电控发动机拆装实训台技术规格：
1、工作电源：直流12V
2、燃油标号：依发动机型号
3、油箱容积：10L
4、工作温度：-40℃～+50℃
5、颜色：7032
6、钢管：40*40*3mm
7、面板机柜：1.5mm冷板冲压成形，背面设置维修门；
8、移动脚轮：120*80mm

汽车实训室建设方案配置标准

序号	名称	数量	单价
1	桑塔纳AJR时代超人电控发动机实训台(全新发动机)	2	44000
2	桑塔纳2000GSI仿真电路实验台	1	32500
3	桑塔纳ABS系统实训台	1	30500
4	桑塔纳发动机拆装台（含发动机拆装翻转架）	1	17000
5	桑塔纳五档手动变速器实验台	1	22500
6	帕萨特01N自动变速器实验台	1	46000
7	桑塔纳2000空调示教台	1	37000
8	发动机点火系统示教板(三合一)	1	21800
9	汽车充电系统示教板	1	19000
10	CAN-BUS数据总线系统实训台	1	62000
11	桑塔纳整车透明教学模型	1	17500
12	东风EQ1090整车透明模型（东风140）	1	17500
13	桑塔纳全车电器综合实训台	1	31000
14	安全气囊示教板	1	22000
15	电动座椅示教台	1	22800
17	汽车教学挂图	若干	赠送
合计:肆拾捌万捌仟壹佰元		小写:488100元
