建筑业的供配电技术

主页 > 信息资讯 >

建筑业的供配电技术
发布者：信息资讯 发表时间:2018-08-10
随着社会的发展，现代工农业及整个社会生活中电力应用非常广泛，一般建筑采用低压供电，高层建筑通常10kV电压供电。建筑供配电是建筑电气的重要内容，为更好的理解建筑供配电系统，本章着重介绍了电力系统和电力网、高低压供电配电系统、电力负荷计算。通过学习要求掌握高低压供配电系统的主要设备、电力负荷计算、导线和供配电设备的选择等主要内容。

电力是工农业生产、国防及民用建筑中的主要动力，在现代社会中得到了广泛的应用。对于从事建筑工程的技术人员了解如何安全可靠地获得电力资源，合理、经济地利用国家的电力资源是十分必要的。
在电力系统中，如果每个发电厂孤立地向用户供电，其可靠性不高。如当某个电厂发生故障或停机检修时，该地区将被迫停电，因此为了提高供电的安全性、可靠性、连续性、运行的经济性，并提高设备的利用率，减少整个地区的总备用容量，常将许多的发电厂、电力网和电力用户连成一个整体。这里由发电厂、电力网和电力用户组成的统一整体称为电力系统。

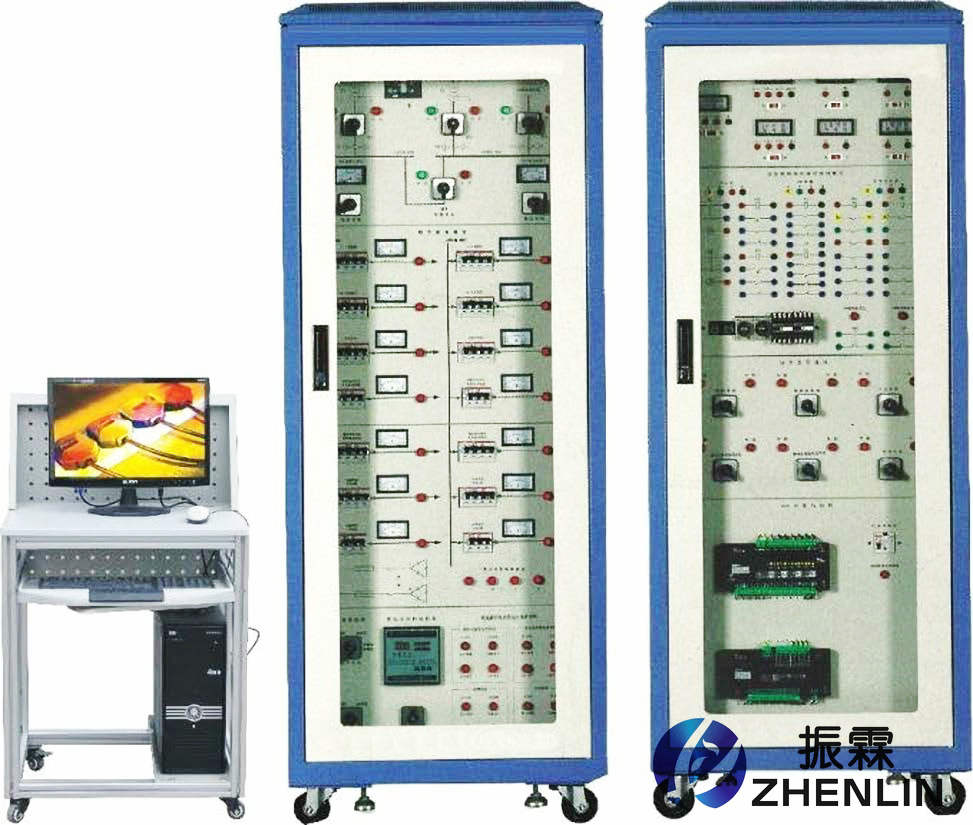

ZLAM-72X建筑供配电实训装置

一、ZLAM-72X建筑供配电系统实训装置概述：

建筑供配电系统实训装置是配合智能建筑楼宇供配电系统有关课程，进行有关供配电低压部分的实训教学，可以让学生了解楼宇中供配电基本结构，熟悉供配电监控系统，掌握供配电子系统在楼宇自动化系统中的应用。该装置能满足“智能建筑”、“建筑电气”、“楼宇自动化”等科目的实训教学要求。适用于各类职业教育培训机构的教学及实验。
二、ZLAM-72X建筑供配电系统实训装置系统特点：

1、采用楼宇中典型供配电形式
2、采用DDC采集控制模块实现对配电系统中各类数据的采集与开关控制
3、采用先进LonWorks总线通信协议组网，具有典型的代表性
4、配备上位机监控系统，可实时监控供配电网络结构
三、ZLAM-72X建筑供配电系统实训装置技术参数：

1、输入电源：三相四线～380V±10% 50Hz
2、环境温度：-10℃～+45℃
3、装置容量：＜5kVA
4、安全保护：具有漏电保护
四、ZLAM-72X建筑供配电系统实训装置实训项目：

1、仪表设备实训项目
2、常用配电设备认知与应用
3、电量传感器认知与应用
4、线路安装、调试和运行
5、智能建筑的供电运行线路组建与操作
6、典型楼层配电运行线路组建与操作
7、供配电系统中运行线路状态的现场监测、抄表和控制
8、供配电自动化设备认知和运行控制
9、备自投联动运行控制和调试
10、应急电源配电线路运行和联动控制
11、配电线路功率因数补偿运行控制
12、供配电系统综合控制运行
13、供配电监控系统运行调度
14、与消防自动报警系统的联动控制
五、ZLAM-72X建筑供配电系统实训装置基本配置：

1、控制屏柜
由楼宇供配电线路组成，并设置控制电器：微型断路器等，现场设置仪表测量单元，进行电压和电流显示，采用智能电量采集模块完成多种电量的采集：电压、电流功率、电能等，并通过总线完成上位机的各路电量显示。
2、下位机系统
下位机系统采用DDC控制器，实现现场数据的采集和开关控制，并通过LonWorks总线与上位机系统通信。
3、上位机监控系统
配备监控系统软件，实现对供配电系统的远程监控，实现断路器的消防联动控制，各线路电量参数的监视。
