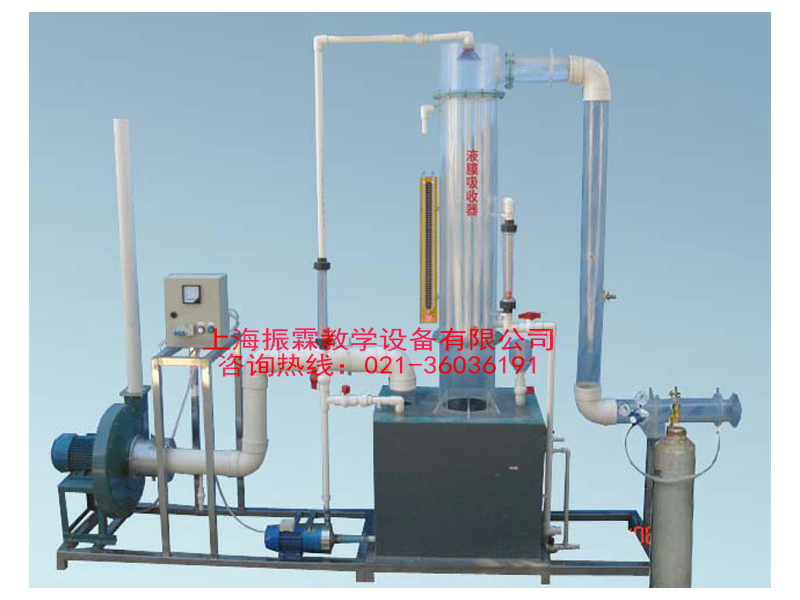

一、数据采集液膜吸收器的原理 、用途及特点：

　　降液膜气体吸收设备属湿壁式表面吸收装置，适用于伴随放热的易溶腐蚀性气体(如HC1，SO2等)的吸收。可广泛应用于化工、制药、环保等领域。操作时吸收剂通过布膜器沿垂直列管内壁以薄膜状下降，气体自上而下(并流)或自下而上(逆流)通过内管空间，气液两相在流动的液膜上进行传质。列管外通冷却剂以除去吸收过程中放出的热量。本实验装置采用有机玻璃制作，便于教学演示。

二、数据采集液膜吸收器的技术参数：

　　1、塔径：250mm

　　2、塔高：1500mm

　　3、风量：50~200m3/h;

　　4、风压:170~220mmH2O;

　　5、降液对SO2吸收效率80%以上

　　6、规格：长×宽×高=2000mm×500mm×1900mm

　　7、工作电源：AC220V±10%、50Hz，单相三线制，功率：1600W;安全保护：具有接地保护、漏电保护、过流保护;

　　8、电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘等特点，布线整齐，安装可靠，便于查找、维修和调换线路;

三、数据采集液膜吸收器的主要配置：

　　1、在线进、出气体浓度检测系统各1套(瑞士进口SO2传感器)2只：4-20MA输出、测量范围0-2000PPM,分辨率1PPM、测量范围0-2000PPM,分辨率1PPM;

　　2、在线风压、风量及风速检测系统1套：压力传感器1套：316L不锈钢壳体，远传显示，量程0-10Kpa、输出4-20MA;风量、风速测量精度：±1%;

　　3、风管内在线温度、湿度检测系统1套：远传显示、温度量程-40-100℃、湿度量程0-100RH%、输出4-20MA(4线制)、供电9-36VDC;

　　4、采用10.4寸彩色液晶触摸屏、微型打印机1套：热敏打印、打印速度50mm/s(MAX)、分辨率8点/mm和384点/行、有效打印宽带48mm;

　　5、计算机通讯接口、实时记录历史数据和实时曲线、数据处理软件：

　　6、降液膜气体吸收塔1套、透明有机玻璃材质、厚度8mm、

　　7、设备压降测定系统1套、透明有机玻璃材质、厚度5mm、

　　8、冷却液系统1套、透明有机玻璃材质、厚度5mm、

　　9、人工监测进出口2组、测压环2组，透明测压软管1批;

　　10、多孔板混合器1套、透明有机玻璃材质、厚度5mm、

　　11、贮液箱1只、白色PP板、厚度10mm，

　　12、防腐蚀水泵1台、电压：220V、功率:750W、流量：1m3/h)、扬程：15(m)

　　13、液体流量计2只、(LZS-15、量程:60～600L/ h)、

　　14、SO2气体与钢瓶1套(10升)、气体流量计1个、不锈钢双表头气体减压阀1只、

　　15、离心通风机1台：(电压：220V、功率1.1Kw、转速2900r/min)、

　　16、变频器1套：控制风机转矩调节风量大小;

　　17、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器、带灯自锁按钮开关、

　　18、 Ø 110连接管路及控制球阀

　　19、不锈钢框架实验台(38mm×38mm不锈钢方管、配脚轮均为万向轮带禁锢脚)等组成。
