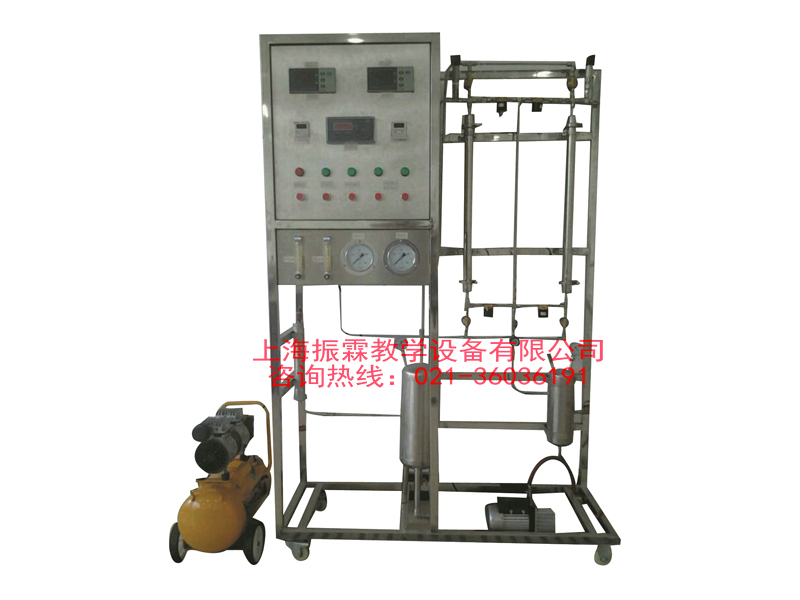

一、活性碳变压吸附装置的功能：

　　1、理解吸附理论、掌握所学理论知识，并与实践相结合。

　　2、掌握吸附中变压吸附的应用，了解变压吸附设备，并学会设备的操作。

　　3、掌握变压吸附中压力的变化、阀门切换时间变化与吸附量的关系。

二、活性碳变压吸附装置的技术参数：

　　1、吸附塔：管径Ø 38mm，管长750mm，304不锈钢材质，两端快装卡套连接方便填装吸附剂。

　　2、无油空压机：功率550W，排气量36L/min，额定排气压力0.4-0.8MPa。

　　3、真空泵：旋片式真空泵 抽速: ≥2L/s, 转速: 2800r/min，功率: 370w。

　　4、气体转子流量计：16-160ml/h和25-250ml/h，根据产气量选配。

　　5、吸附剂：PSA-5A型富氧分子筛。氧分析仪。

　　6、工作压力：-0.1-0.6MPa，温度计：0-100℃。

　　7、电器：接触器、开关、漏电保护空气开关。

　　8、塔体、管路、管件及阀门均为304不锈钢。

　　9、各项操作及压力、温度、流量的显示、调节、控制全在控制屏面板进行。

　　10、框架为304不锈钢材质，结构紧凑，外形美观，流程简单、操作方便。

　　11、外形尺寸：1200×500×1800mm(长×宽×高)，外形为可移动式设计，

三、活性碳变压吸附装置的主要配置：

　　1、吸附塔1套、管径Φ38mm，管长750mm、304不锈钢材质，两端快装卡套方便填装吸附剂。含吸附剂1套、

　　2、空压机1台、功率550W，排气量36L/min，额定排气压力0.4-0.8MPa。

　　3、真空泵1台、旋片式真空泵 抽速: ≥2L/s, 转速: 2800r/min，功率: 370w。

　　4、压力表2套、

　　5、气体流量计2只、(60～600L/ h)、

　　6、测氧仪1台、

　　7、电控箱1只、

　　8、漏电保护开关、

　　9、按钮开关、

　　10、阀门批、

　　11、 304不锈钢管路及控制球阀、规格：Ø 20

　　12、不锈钢框架实验台(30mm×30mm不锈钢方管、配脚轮均为万向轮带禁锢脚)等组成。
