卡罗拉解剖翻转架

卡罗拉解剖翻转架
发布者：信息资讯 发表时间:2020-10-10

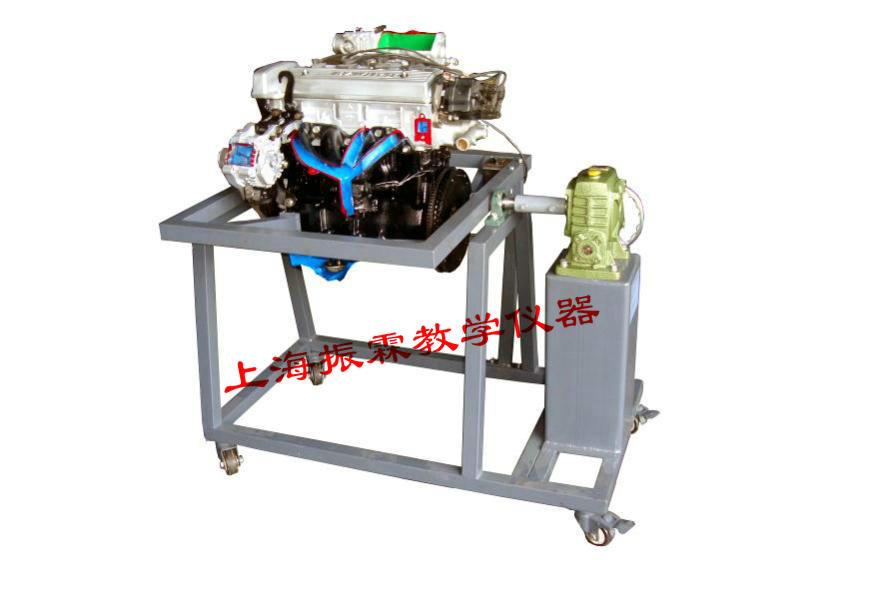

　　卡罗拉解剖翻转架采用翻新1ZR 发动机总成进行剖面处理，各部件齐全，剖面位置合理，能全面展示发动机内外部结构和部件的运动情况，适用于发动机原理和机械机构的教学。

一、卡罗拉解剖翻转架的功能特点：

1.采用原厂发动机实物总成进行机构切剖，充分展示发动机机构部分的内外结构。
2.对发动机各机械剖面采用不同颜色的油漆进行喷涂。
3.由可调转速的单相齿轮减速电机带动发动机曲轴做低速运转，真实演示发动机内部机械部件的运动过程。
4.移动台架采用了高强度的钢结构焊接，表面经喷涂工艺处理。移动台架底部带有自锁脚轮装置，可移动式，方便教学。
5.通过手摇杆可以使发动机处于轴向的不同位置，有利于观察发动机的每一部分，也便于拆装实训。
6.解剖部位：
　　缸体（活塞与曲轴运行外可观察）；
　　气门室盖（凸轮轴运行外可观察）；
　　气缸盖（进排气门运行外可观察）；
　　进排气歧管与滤清器；
　　发电机与水泵；
　　正时机构（正时机构运行外可观察）；
　　高压油泵（驱协机构运行外可观察）；
二、卡罗拉解剖翻转架的技术规格：

　　外形尺寸：800×600×1200mm(长×宽×高)
　　动力电源：220V±10% 50Hz
　　单相齿轮减速电机：
　　额定电压：AC 220V 50Hz
　　额定功率：250W
　　额定转速：0-15转/分
　　工作温度：-40℃～+50℃
　　颜色：7032
　　钢管：40*40*3mm
　　移动脚轮：100*50mm
三、卡罗拉解剖翻转架的基本配置(每台)：

序号	名称	规格型号	单位	数量
1	解剖发动机总成		套	1
2	单相齿轮减速电机		台	1
3	漏电保护开关		个	1
4	翻转架(带自锁脚轮装置)	1200×680×850mm(长×宽×高)	台	1
