一、ZLK-X16小型冷库制冷系统综合实训考核设备的概述：
　　小型冷库制冷系统综合实训装置是根据职业教育课程改革和教材建设规划"的教学要求，根据制冷类行业维修技术的特点，针对空调电气控制以及制冷系统的安装与维修进行设计，强化了学生对空调系统管路的安装、电气接线、工况调试、故障诊断与维修等综合职业能力。适合中高职院校及技工学校的制冷技术、制冷流体机械、冷库与冷藏技术、制冷设备维修工（初级、中级、高级）实训等教学实训装置。培养掌握空调与制冷技术专业理论知识和专业实践技能，从事空调、制冷设备及系统的技术升级、改造设计、安装、调试、维护、维修、技术管理等方面的技能应用型人才。
二、小型冷库制冷系统综合实训装置的特点：
1、该实训考核设备具有电力拖动控制、PLC控制和触摸屏控制三种控制方式，配温度传感器及采集模块，可进行数据采集
2、直观性强：装置采用敞开式设计，控制电路及制冷管路系统直接展现出来，器件贴有名称标识，学生可直观认识各种器件
3、实训性强：可以进行单独的PLC实训和触摸屏实训；通过组态软件用户可以进行二次开发，通过连接PLC进行模拟仿真
三、小型冷库制冷系统综合实训装置的技术性能：
1.输入电源：三相四线（或三相五线）～380V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.装置容量：＜5.5kVA
4.制冷剂：R22
5.制冷量：5.3kW
6.重量：300kg
7.外形尺寸：400cm×200cm×200cm
四、小型冷库制冷系统综合实训装置的基本配置及功能：

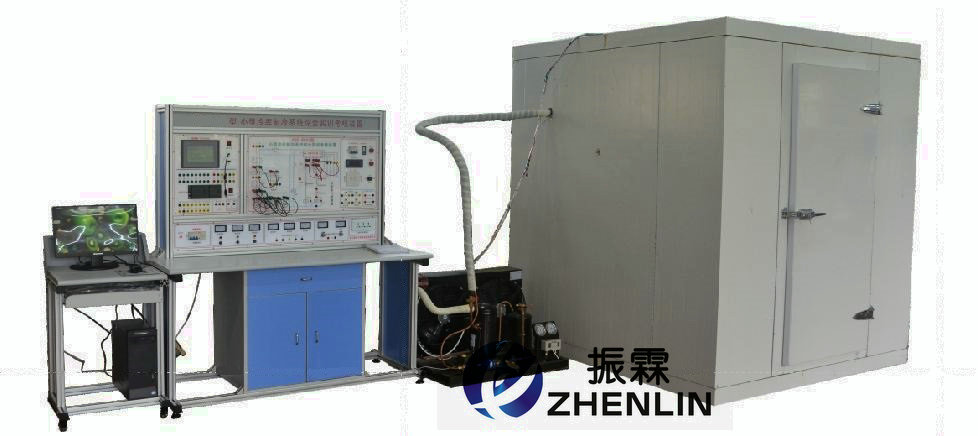

　　实训装置主要由控制台、风冷制冷机组、拼装式冷库、主机实训模块、温度和压力传感器采集模块及触摸屏实训模块等组成
1、电源控制部分：
(1)交流电源：提供控制屏工作所需的三相交流电源，可由电源总开关来控制。配有三只指针式交流电压表，分别指示输入三相电网电压值
(2)安全保护体系：设有电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护，可对人身及设备进行有效保护
2、测量仪表：
(1)指针式电压表：量程0～450V，精度2.5级
(2)真空压力表：量程-0.1～1.5MPa
(3)真空压力表：量程-0.1～3.5MPa
(4)数显温度表：采用PT100传感器，测量范围-50～150℃
3、小型冷库电气控制考核板：
　　面板上印有小型冷库电气控制原理图，并设有相应测试点及信号灯，便于学生分析测量。
4、风冷制冷机组：
　　包含3匹全封闭制冷压缩机、风冷冷凝器、视液镜、储液器、干燥过滤器、供液电磁阀、热力膨胀阀、手阀等构成
5、拼装式冷库：库体尺寸为192cm×192cm×220cm，内部装有库灯、风机盘管蒸发器、化霜加热丝等，冷库外面留有出水口
6、主机实训模块：配置西门子CPU224 PLC（AC/DC/RLY）主机，集成数字量I/O（14路数字量输入/10路数字量输出）、一个RS-485通信口，含有PPI、MPI通信，配套PC/PPI编程电缆
7、温度采集模块: 配置西门子EM231模拟量模块，集成4路模拟量输入
8、触摸屏实训模块：配置5.7英寸STN256色触摸屏，一个RS-485通信口（与PLC通信），一个RS-232通信口
9、实训桌：
　　实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方；设有两个大抽屉，用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮，便于移动和固定
五、小型冷库制冷系统综合实训装置的实训项目：
1)小型冷库的电气控制实训
2)小型冷库制冷系统启动、运行、调试、保护技术
3)PLC可编程控制器实训
4)触摸屏技术应用实训
