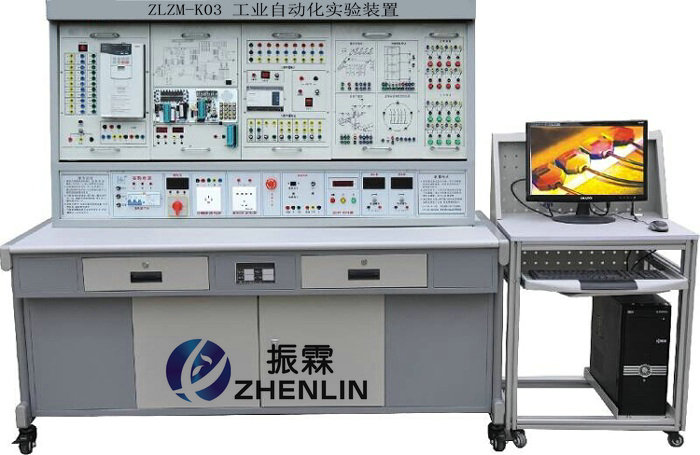

　　ZLZM-K03工业自动化实验系统是结合当前我国工业自动化应用技术及器件技术的发展，充分考虑实用性、先进性。装置采用模块式结构，实训挂箱包含PLC主机挂箱、变频器挂箱、触摸屏挂箱、PLC模拟负载挂箱、直流电机、步进电机实训装置、伺服电机实训装置、实训网孔板挂箱及丰富的验证演示装置。实训内容包括PLC的基础实训、PLC综合实训，变频器的认识、操作、参数设定及通讯实训，触摸屏的认识、操作应用实训，步时电机应用实训，伺服电机控制实训等，实训项目丰富、综合性强、紧跟世界工业自动化发展潮流。
一、工业自动化实验装置特点：
1、模块式结构，挂箱更换方便，便于组织各种实训项目及扩展新的实训功能。
2、适合就业前及岗前综合技能训练，适合高级工技能培训考核。
3、能进行小型工程项目设计、装置选型、安装调试、操作模拟。
4、只需三相四线交流电源即可投入使用，实训资源丰富、综合性强，有效节约实训用房。
5、安全性高，除配备电压型和电流型漏电保护器外，装置设有单片机全程监控的过载或短路软件截止保护功能，确保装置和人身安全。
二、工业自动化实验系统的技术性能：
1、输入电压：三相四线制～380V±10% 50Hz
2、工作环境：温度范围-5℃～+40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA
4、外形尺寸：1800mm×750mm×1680mm
三、工业自动化实验系统的配备：
（一）电源、信号源、仪器控制屏
　　控制屏为铁质双层亚光密纹喷塑结构，铝合金面板。为实训提供交流电源、直流电源、信号源、测试仪表、安全保护等。具体功能如下：
1、主控功能板
（1）三相四线电源输入，通过漏电保护器接通总开关,由接触器通过启动、停止按钮进行操作。
（2）设有450V指针式交流电压表三只，指示电源输入的三相电源电压。
（3）三相四线电源输出，具有单片机全程监控短路或过载软载止保护功能。具有短路、过载、告警功能，故障排除复位后才能启动工作电源。
（4）装有～220V输出安全插座，为外部仪器提供安全工作电源。
2、直流电源
（1）一路直流0-30V连续可调直流电源、内置式继电器自动换档，多圈电位器连续调节，具有预设式限流保护功能，最大电流2A。
（2）提供±12V、+5V、+24V直流稳压电源，均有短路保护功能。
（3）恒流源一路：0-500mA连续可调，分2mA、20mA、500mA三档，具有输出开路，短路保护功能。
3、功率输出函数发生器：
1）采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。
2）正弦波输出幅度≥10V,输出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）频率范围: 0.1HZ~3MHz, 采用键盘直接输入数字设定频率,。
4）输出幅度采用电位器调节，正弦波输出具有20db,40db衰减。
5）方波占空比可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
6）频率计最高测量范围100MHz，自动换档。
（二）实训桌：实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方。设有抽屉和元器件储存柜。
（三）实训组件
1、PLC实训组件：配置三菱FX1N-40mR主机，集成数字量I/O（24路数字输入，16路数字量输出），FX1N-485BD通讯模块，FX0N-3A模拟量模块（2路输入，1路输出），SC-09通讯编程电缆及输出转接口、开关等。
2、PLC实训模拟挂箱：

序号	编号	控制对象实训模块	实训教学目标
1	SX1	抢答器/音乐喷泉	通过对抢答系统中各组人员抢答时序的监视和控制，掌握条件判断控制指令的编写方法；通过对音乐喷泉控制系统中“水流”及音乐的循环控制，掌握循环指令的编写方法。
2	SX2	装配流水线/十字路口交通灯	通过对“生产流水线”顺序加工过程及十字路口交通灯路况信号控制，掌握顺序控制指令的编写方法。
3	SX3	水塔水位/天塔之光	通过对“水塔水位”和“储水池水位”变化过程的判断，了解简单逻辑控制指令的编写方法。通过对天塔之光闪亮过程的移位控制，掌握移位寄存器指令的编写方法。
4	SX4	自动送料装车/四节传送带	通过对传送带启停、传送状态的控制和对货物在自动送料装车系统中流向、流量的控制，掌握较复杂逻辑控制指令的编写方法。
5	SX5	多种液体混合装置	通过对“液体混合装置”中不同液体比例及液体混合时搅拌时间的控制，掌握条件判断指令及各种不同类型的定时器指令的编写方法。
6	SX6	自动售货机	通过对用户投币数目的识别和自动售货机中各种“货物”的进出控制，掌握各种计数器指令及比较输出指令的编写方法。
7	SX7	自控轧钢机/邮件分拣机	通过对自控轧钢机和邮件分拣机材料（“钢锭“邮件”）来料数量、来料类别识别及对各种执行器（例如“电机”）启停时序的控制，掌握数值运算指令及中断指令的编写方法。
8	SX8	机械手控制/自控成型机	通过对机械手停留“位置”及自控成型机各方向“液缸位置”的控制，掌握一个完整工业应用系统中的较简单逻辑控制程序的编写能力。
9	SX9	加工中心	通过对加工中心中各方向“电机”运行方向及“刀库”进出刀、换刀过程的控制，掌握一个完整工业应用系统中的较复杂逻辑控制的编写能力。
10	SX10	四层电梯	通过对一个完整的四层电梯模型的综合控制，初步掌握PLC控制系统的分析、I/O分配、设计I/O接线图、接线、编程、调试等工作过程的综合知识。
11	SX11	步进电机/直线运动：（实物）步进电机系统由驱动电路、步进电机、刻度盘、指针等组成；直线运动系统由电机、同步带、光电传感器、导轨、移动块等组成。
11	SX11	通过利用PLC对步进电机及直线运动实物模块的控制，初步了解步进电机方向、拍数的控制及直线运动检测、定位控制。
12	SX12	自动洗衣机/电镀生产线	通过对洗衣机进出水时间、洗涤流程及电镀生产线中物块侵入不同溶液的时间、方式、先后顺序的控制，掌握多点PLC控制系统的综合应用能力。

3、变频器实训挂箱：
　　配置三菱FR-D720S变频器，带有RS485通讯及BOP操作面板。
4、触摸屏实训挂箱：
　　规格为7英寸，256色，了解工业触摸屏的功能及使用方法，掌握PLC之间的通信知识，并掌握复位、置位、交替等功能键、图形（曲线）显示、动态画面跟踪在触摸屏中的实现方法。
5、网孔板及器件：
　　规格为420mm×600mm，在网孔板上学会电气控制系统中各元器件的布局规划、安装、调试技能，接近工业现场。器件配有：交流接触器3只、时间继电器1只、按钮3只、热继电器2只、断路器1只、接线排20孔。
6、电机导轨及光码盘测速系统
　　含光码盘测速系统（配有进口光电编码器）一套，不锈钢导轨1幅，道轨平整度好，无应力变形，同心度好。
7、工控组态软件一套：
　　打开软件编程环境，任何实训都可以编辑出形象直观动感强、数字效果好的组态棒图，并进行实训动态跟踪教学。
8、PLC仿真实训软件一套：
（1）通过PLASH虚拟环境实时显示PLC的运行状态
（2）可以实现PLC虚拟接线，并对接线进行错误检查
（3）PLC编程训练、PLC程序编写测试等功能
（4）实现PLC运行模拟，对错误程序进行检查
9、交流伺服电机及控制系统一套：功率600W，绝缘等级B级。
10、高压无刷直流电机及控制系统一套：功率130W，绝缘等级B级。
11、交流电机一台，380V Y/△接法
12、实训模型
（1）挖土机实物模型一台：集PLC技术、微机控制技术于一体。
（2）运动小车模型：集步进电机、PLC于一体，进行小车运动位置控制。
13、传感器实训挂箱一个
14、电力电子实训实训挂箱一个
