电子工艺技术实验台

电子工艺技术实验台（双面双工位）是根据各类院校建议和需求而研发的新一代电子流水线实验台，结构新颖、合理、工艺先进，实验台环境接近工业现场，通过开设一系列生产实习、工艺实习、课程设计，使学生具备电路设计、调试及电话、收音机、扩音器、无线电发送、接收器等产品的安装、测试的技能，提高学生实际动手能力，加强学生与工厂的实际直接接轨。
一、电子工艺技术实验台（双面双工位）技术性能：
1、输入电源： 220V±10% 50Hz
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3、装置容量：＜200VA
4、外形尺寸：单个实训台的尺寸为1.1m×1.3m×2m （双面型）,两边工作台面宽度为500mm。

二、电子工艺技术实验台（双面双工位）系统配置：实训装置主要由实训台、电源柜、实训线路板、元件包、工具套件等组成。实训装置为两面双组型结构,正反两面均有以下相同的资源。

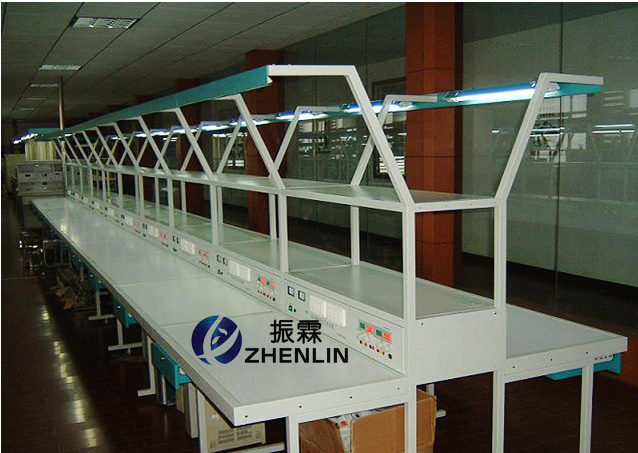

1、实验台：实验台上提供日光灯（用于照明）2个，透明的PVC板4个，可夹放原理图等资料，另外还配备三芯双联暗插座4个、两芯暗插座2个、工业型材6根、工具柜2个，工作台面设有绿色防静电桌垫，整个装配线安全可靠。
2、电源柜：电源柜的输入电源为2200V±10% 50Hz，最大电流20A，可以提供25套（既50工位）实训台的电源；且具有电源指示、漏电保护功能，使用安全可靠。
3、实训挂件（2套/台）：
1）直流电源单元：提供±5V、±12V两组电源和0～30V/0.5A的直流稳压电源。
2）信号源单元：信号源提供正弦波、三角波、方波三种波形，输出频率范围2Hz～47KHz，幅度为0～12V可调；频率计的测频范围为0.1Hz～100KHz。
