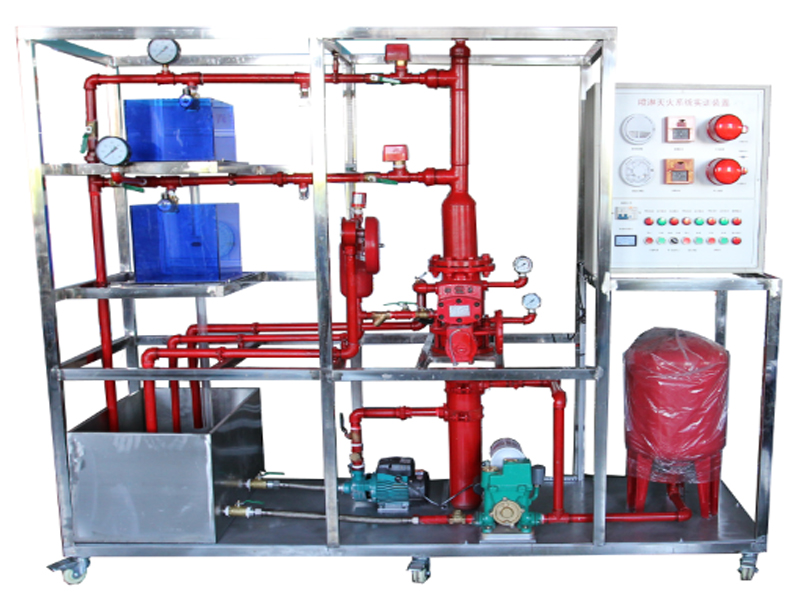

一、自动喷淋灭火系统实训装置的系统概述：

　　“喷淋灭火系统实训装置”依据《自动喷水灭火系统设计规范》相关标准设计该系统具有喷水灭火系统典型结构，能够完成火灾探测，火灾报警，现场灭火等演示性实训项目，同时还能清楚的展示喷淋灭火系统的典型设备构成和系统工作原理，通过该装置的操作学习，学生可以对楼宇中喷水灭火系统的结构有一个全面的了解，掌握建筑物内部主要灭火设备的应用，熟悉楼宇中湿式报警阀、水流指示器、压力开关等灭火设备的结构和原理，熟悉灭火系统的控制原理和工作过程。它适用于学习《建筑灭火系统》、《楼宇给排水系统》、《楼宇消防控制系统》等专业课的中职业院校的实训教学。

二、自动喷淋灭火系统实训装置的组成：

　　本系统全部元器件均采用标准工程件，整个实训装置主要由报警阀、蝶阀、排气阀、水流、指示器、洒水喷头、水箱、高位水箱、主泵、辅泵、控制电器、管路系统等组成。

　　自动喷淋灭火系统实训装置能进行各种自动喷水灭火系统联动操作的演示、各种喷头的安装及喷水试验、扩展的灭火试验、自动喷水灭火系统的工作原理、线路设计与连接、并可与消防系列中其它设备联网进行各种综合实训。

三、自动喷淋灭火系统实训装置的系统技术指标：

　　1.工作电压：单相三线220V±5% 50Hz

　　2.整机容量：<1500W

　　3.外型尺寸：240×750×190cm3

　　4.安全保护：具有漏电自动保护装置

四、自动喷淋灭火系统实训装置的实训项目：

　　1.控制台及自动喷水灭火系统原理的认识实验

　　2.火警状态下自动启动喷水灭火系统的模拟

　　3.火警状态下手动启动喷水灭火系统的模拟

　　4.四种类型喷头的喷水实验

　　5.未端试水装置的实验

　　6.排气阀的认识实验

　　7.自动喷水灭火系统与报警主机的联网实验

　　8.自动喷水灭火系统的连接与喷头的安装

　　9.全真灭火及喷头性能测试的扩展实验

五、自动喷淋灭火系统实训装置的具体组成：

　　1、SFZ-100报警阀：

　　报警阀一套，选用的是工程上使用的主流产品，装有延时器、水力警铃、压力继电器、排水阀，试验阀和进出水压力表的报警阀。

　　2、SXFD100信号阀：

　　信号阀二套，选用的是工程上使用的主流产品。

　　3、DW25自动排气阀：

　　自动排气阀一套，选用的是工程上使用的主流产品。

　　4、ZSTP-15/68各种喷淋头：

　　各种喷淋一套，要求不少于五种喷淋头且是工程上使用的主流产品。

　　5、HS-580消防水箱和高位水箱

　　消防水箱和高位水箱一套，装有全部接口且是工程上使用的主流产品。

　　6、HS-581消防泵

　　消防泵一套，选用的是工程上使用的主流产品。

　　7、HS-50水系统管路套件

　　水系统管路套件一套，选用的是优质国标管材和各种接口。所选用的管材均应满足国家相关规范标准并具有检验合格证明。

　　8、HS-60自动控制套件

　　自动控制套件一套，选用的是优质国标元器件，能完全满足喷淋系统的全部控制要求，所选用套件均满足国家规范标准并为实际工程中采用的主流产品。
