ZLKL-F5型气动PLC控制实验系统

气动PLC控制实验系统适应于大中专院校、技校、职业学校中的机械工程、机电一体化、自动化专业开设《液压与气压传动》、《气动控制技术》、《 PLC可编程序控制器原理及应用》等相关课程的教学实验，同时也可作为机、电、气一体化的综合实验台。学生通过实际操作实验及课程设计，可以准确、形象、深入地了解、掌握气动元件的结构、气动回路的控制原理及设计方法等。以及掌握PLC可编程序控制器的功能，控制原理及编程技巧等。同时柜式铝槽结构气动PLC控制实验台是我公司在插孔式木桌实验台上的一种创新，它比木桌更加适合现代化教学要求，能够方便的组建回路，完成各种实验，整体结构更加美观。
该系统适应于理工科及大专院校、中专院校、职业学校中机械工程、机电一体化和自动化专业开设《液压与气压传动》、《气动控制技术》和《PLC可编程序控制器原理及应用》等相关课程的教学实验，同时也可作为机、电、气一体化的综合实验台。学生通过操作实验及课程设计，可以更准确、形象地深入了解，掌握气动元件的结构，气动回路的控制原理及设计方法等。还能通过实验，掌握PLC可编程序控制的功能，控制原理及编程技巧等。

一、气动PLC控制实验系统的基本结构及技术参数：

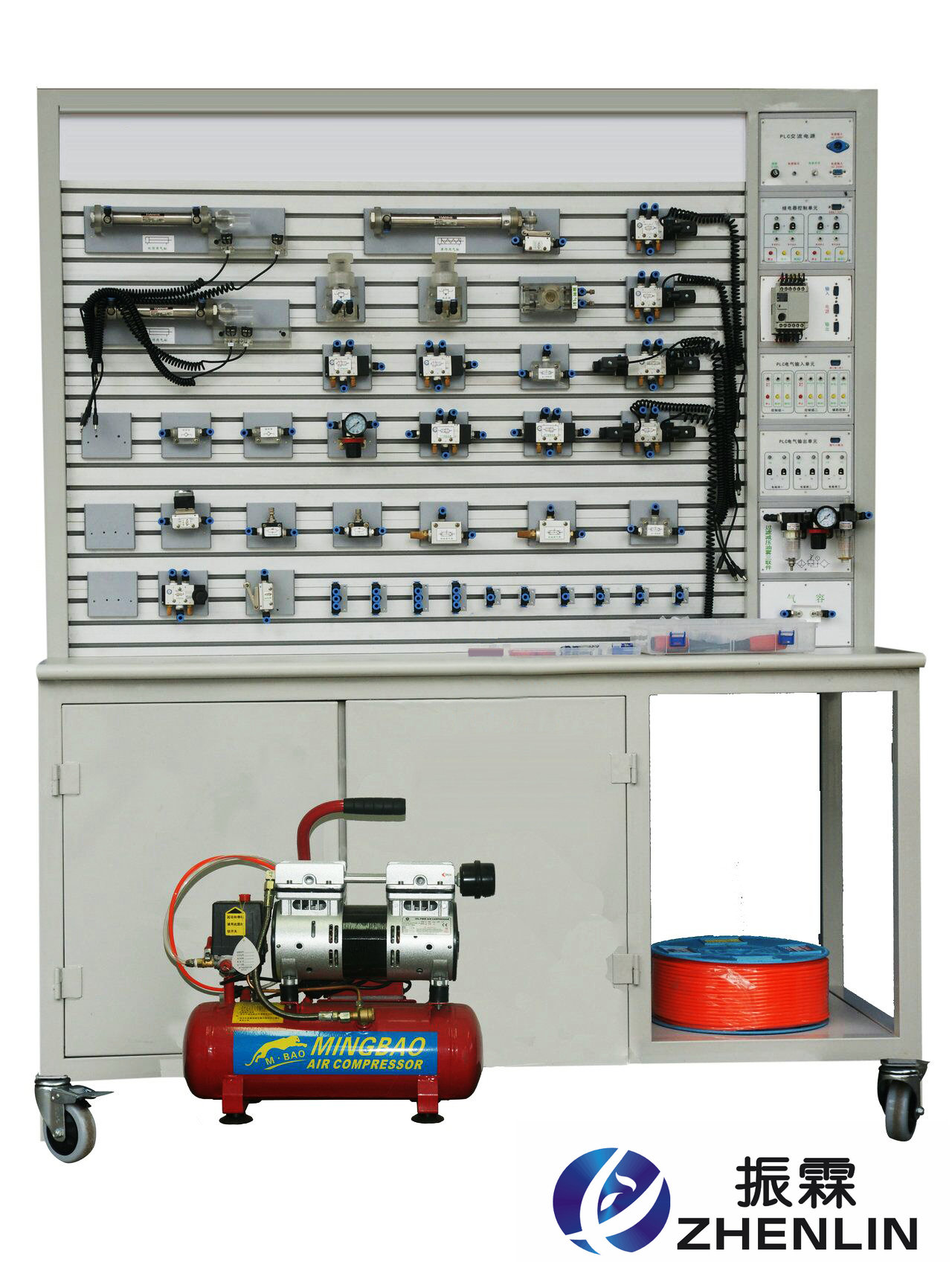

    本实验台主要由实验工作台、电气控制器件、气动元器件、气源、工具附件等部分组成：
一）实验台工作台
    本实验台实验工作台面，采用了工业控制常用的“T”型铝型材材料，为气动元件在工作面的安装定位提供了极大的方便。并且提供了：1、金属弹性卡座 2、“T”型专用螺母两种安装方式。为用户标准器件实验、非标准器件扩展实验提供极大方便。本实验台实验台架，采用了钢质结构，整体焊接，表面喷塑。坚固耐用。实验台的外形尺寸：高1800mm×宽1500mm×厚630mm
二）电气控制器件
    本实验台的电气控制器件，采用了模块式结构，在实验台的右侧设计有可安装七只控制模块的导轨。可任意组合扩展，及利于保修维护。标准配置有：电源模块、PLC模块、输入模块、输出模块、继电器模块、扩展模块、气容模块。以后可以扩展或更换：PLC的扩展输入输出模块、AD/DA模块、控制仪表模块、传感器模块等等。
电源模块：输入电源：AC 220V 50Hz 输出电源：DC 24V/2A
PLC可编程控制器：采用了FP-XL14主机，（继电器输出方式）。
输入模块：与PLC采用电缆9针232接口连接。连接后为PLC提供8路主令输入信号（其中2路为常闭信号），及通过信号插孔为PLC提供自动控制信号。（如：行程开关位置信号等）
输出模块：与PLC采用电缆9针232接口连接。通过输出接口插孔控制电磁阀通断。
继电器控制模块：与电源模块连接后，进行主令信号控制，及提供自动控制信号接口进行自动控制。通过输出口插孔控制电磁阀通断。
三）气动元器件

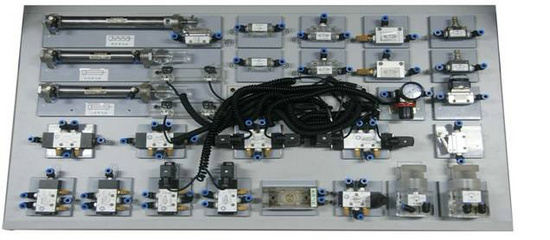

    本实验台设计有专用的原件配置板，每个元件都有一个固定的放置位置。有利于实验器件的管理。配备了：空气过滤、减压、油雾器三联件，减压阀，手动换向阀，电磁换向阀，气控换向阀，行程阀，单向阀，节流阀、单向节流阀、快速排气阀，或门型梭阀，单作用气缸，双作用气缸、旋转气缸.....等常用的气动元件。（具体配置详见清单）
四）气源：
    采用的内置式双头静音空气压缩机，主机采用高速电机，全封闭消声防尘结构。具有低噪音，无振动，寿命长，易维护等优点。
电源：AC 220V 50HZ
电机功率：2×175w 转速：2880r/min
气罐容量：18Ｌ气罐压力：1Mpa
气罐重量：19Kg

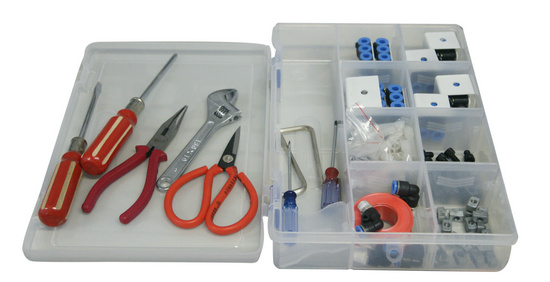

五）工具附件
    采用了菲力格 F-300专用工具配件盒。具体配置详见清单

空气压缩机

二、气动PLC控制实验系统的主要特点：
1、电源：国家标准供电电源—AC220V/50HZ，带短路保护、漏电保护、过载保护等功能
2、实验电气控制采用低压直流24V电源；实验回路、控制电路安全可靠。
3、气动元件均配有铝合金过渡底板，可方便、随意地将元件安放在实验面板（面板带“Ｔ”沟槽形式的铝合金型材结构）上。回路搭接采用快换接头，拆接方便快捷。
4、使用环境要求：防潮、防尘环境
5、电气主控制单元采用PLC可编程序控制器控制，可与PC微机通讯实现微机智能控制。同时，还可采用独立的继电器控制单元进行电气控制，通过比较，突出PLC可编程序控制器控制的优越性，加深对PLC可编程序控制器的了解及掌握。
6、该系统是典型的机、电、气一体化的综合实验设备，功能强、适用范围广。
7、安装、培训：该设备需要现场安装调试，培训使用方法、注意事项及如何保养。
三、气动PLC控制实验系统的基本实验回路：
本系统要求可开设压力控制回路、方向控制回路、速度控制回路、位置控制回路、延时控制回路等五大类气动组合回路实验。
1、单作用气缸的换向回路
2、双作用气缸的换向回路
3、单作用气缸速度控制回路
4、双作用气缸单向调速回路
5、双作用气缸双向调速回路
6、速度换接回路
7、缓冲回路
8、二次压力控制回路
9、高低压转换回路
10、计数回路
11、延时回路
12、过载保护回路
13、互锁回路
14、单缸单往复控制回路
15、单缸连续往复动作回路
16、直线缸、旋转缸顺序动作回路
17、多缸顺序动作回路
18、双缸同步动作回路
19、四缸联动回路
20、卸荷回路
21、或门型梭阀的应用回路
22、快速排气阀应用回
四、气动PLC控制实验系统的配置清单：

序号	分类	项目	型号规格	数量	备注
1	气源	静音空气压缩机	MB-550W-9	1只	220V 550W 110L/min 0.75Mpa
2	气源	气管	PU气管6×4	1卷	100米
3	实验台	08A型钢质实验台		1台
4		三联件	AC2000三联件	1只	装在台上
5		气容		1只	装在台上
6		元件固定配置板		1块
7	铝底板弹性卡装组合元件	单作用缸	QGX25×100	1只	带Φ35撞块
8		双作用缸	QGX25×100	2只	带Φ26撞块
9		微动行程开关（含连接电缆插头）		4只	装在双作用缸上--安装孔下移4mm
10		旋转气缸		1只	顶邦透明元件
11		单向节流阀	JSC601	7只	装在各种气缸体上
12		减压阀（带压力表）	AR2000	1只
13		二位五通手动换向阀	4H210-08	1只
14		二位二通单电磁换向阀-配连接线	2V025-08、DC24V	1只
15		二位三通单电磁换向阀-配连接线	3V210-08、DC24V	1只
16		二位五通单电磁换向阀-配连接线	4V210-08、DC24V	2只
17		二位五通双电磁换向阀-配连接线	4V220-08、DC24V	1只	DY
18		三位五通双电磁换向阀-配连接线	4V230-08、DC24V	1只
19		二位五通单气控换向阀	4A210-08	2只
20		二位五通双气控换向阀	4A220-08	2只
21		顺序阀	KPSA-8	1只	顶邦透明元件
22		按钮行程阀	MOV-3A	1只	不带锁(或带锁改装)
23		或门型梭阀	KS-L8	2只	顶邦透明元件（标签位置）
24		快速排气阀	KP-L8	2只
25		单向阀	KA-L8	2只	顶邦透明元件
26		单向节流阀	RE-02	2只
27		机控行程阀	MOV-2	2只	配件盒内1只另1只改为垂直方向
28		气压自动开关	0.5-1.0MPa	1只	压差调节0.2-0.4MPa
29		双齿轮齿条同步机构		1付	顶邦设计，气动实验附件
30	电器控制	PLC直流电源单元（DC：24V）		1只	装在台上AC:220V/DC:24V
31		PLC编程器控制单元	可根据用户要求配置	1只	装在台上，标配:松下FP-X L14
32		PLC电器输入单元		1只	装在台上
33		PLC电器输出单元		1只	装在台上输出:DC24V
34		继电器控制输出单元		1只	装在台上输出:DC24V
35		单元电器连接电缆		4条	其中电源连接2条
36		220V电源线		1条
37		墙壁插座	四位250V、10A	1只
38		PLC编程通讯电缆	可根据用户要求配置	1条	标配:松下AFC8513
39	资料	实验指导书		2册
40	资料	编程软件光盘	编程软件及程序	1碟
41	工具配件盒	专用工具配件盒	300×200×62 mm	1个	菲力格F-300
		螺丝刀6×100(一字、十字),3×80 (一字、十字)、气管助拔器活动扳手150×19、内六角扳手M4、M5 、M6、尖嘴钳、剪刀		各一把
		内六角螺丝M6×15=20只 M6×25=20只、铝槽T形螺母 30只皮管定位压板4只、 Ø6-T型三通及L形支架6只、 Ø6-T型五通及L形支架4只塑料气孔塞头25只、生料带1个、保险丝2.5A 5只 Y型减径三通Ø8-2×Ø6 1只（气泵上）、气泵电源开关 1只微动行程开关（配件）2只、601-Ø6、602-Ø6弯接头各2只		1套

————————————————————————————————————————————————————
