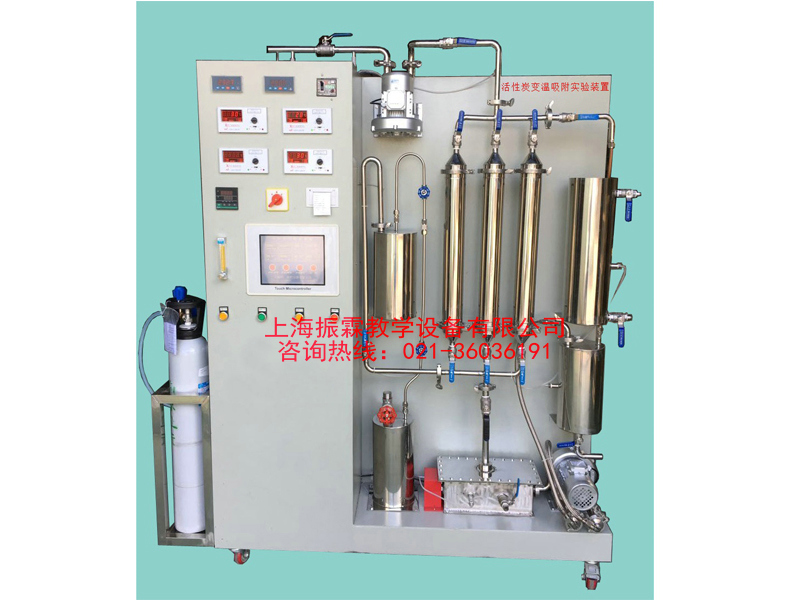

一、活性炭变温吸附实验装置（自动控制不锈钢）的原理 、用途：

　　活性炭吸附热空气再生系统流程如附图所示。系统包括主风机，有机气体发生系统，气体混合缓冲罐，吸附塔，空气加热器和冷凝回收系统及回收系统循环风机，数据自动采集系统和控制箱等。全系统主要由不锈钢塔罐和管线构成，可进行有机气体吸附和热解析的过程试验。系统还配置了一座有机玻璃制吸附塔供学生了解固定床吸附塔的构造情况。

二、活性炭变温吸附实验装置（自动控制不锈钢）的主要参数及配置：

　　1、处理气量：2～4m3/h;

　　2、吸附效率：90%、

　　3、304不锈钢吸附器外径：Ø80mm高500mm;

　　4、吸附温度：0-70度;

　　5、再生加热器功率：1.5kw;

　　6、装置外形尺寸：1450mm×450mm×1600mm、

　　7、工作电源：AC220V±10%、50Hz，单相三线制，功率3500W;安全保护：具有接地保护、漏电保护、过流保护;

　　8、电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘等特点，布线整齐，安装可靠，便于查找、维修和调换线路;

三、活性炭变温吸附实验装置（自动控制不锈钢）的主要配置：

　　1、304不锈钢吸附器3套、304不锈钢材质、厚度1.5mm、含活性炭填料、

　　2、水浴锅 1套、304不锈钢材质、厚度1.5mm、

　　3、气体混合缓冲器1套、304不锈钢材质、厚度1.5mm、

　　4、加热器1套、电源：AC220V，单相三线制，功率1500W

　　5、气体流量计1只、(LZB-15、量程400~4000L/h)气体流量计1只、(LZB-3、量程30~300L/h)

　　6、漩涡式喷气风机2台、电源：AC220V，单相三线制，功率120W

　　7、温度控制系统1套(控温精度：±1℃)、PT100温度传感器1只)、

　　8、冷却器1套、304不锈钢材质、厚度1mm、

　　9、降温系统1套、304不锈钢材质、厚度2mm、

　　10、温度控制传感器4只、(数显仪表)

　　11、人工监测进出口4套、304不锈钢材质、

　　12、气体与钢瓶1套(8升)、气体流量计1个(LZB-3、量程30~300L/h)、不锈钢双表头气体减压阀1只、

　　14、电源控制系统：漏电保护器、带灯自锁按钮开关、

　　15、304不锈钢材质连接管路及控制球阀(规格：Ø 20)

　　16、设备框架控制柜1只(配脚轮均为万向轮带禁锢脚)等组成。

四、活性炭变温吸附实验装置（自动控制不锈钢）的软件组成：

　　公司提供与本装置的实物配套使用3D交互式动态仿真软件1套、(虚拟实训系统)。

　　⑴、3D软件界面并有工具栏项目内容：⑵、3D仿真演示软件与设备使用内容完全一致;⑶、3D仿真软件屏幕大小尺寸可以编程;⑷、整套软件与设备实验过程流程动画。
